MBP A1989 2018 - wyrwany pin SH0468

Witam serdecznie, to mój pierwszy post i zwracam się z uprzejmą prośbą o
pomoc:

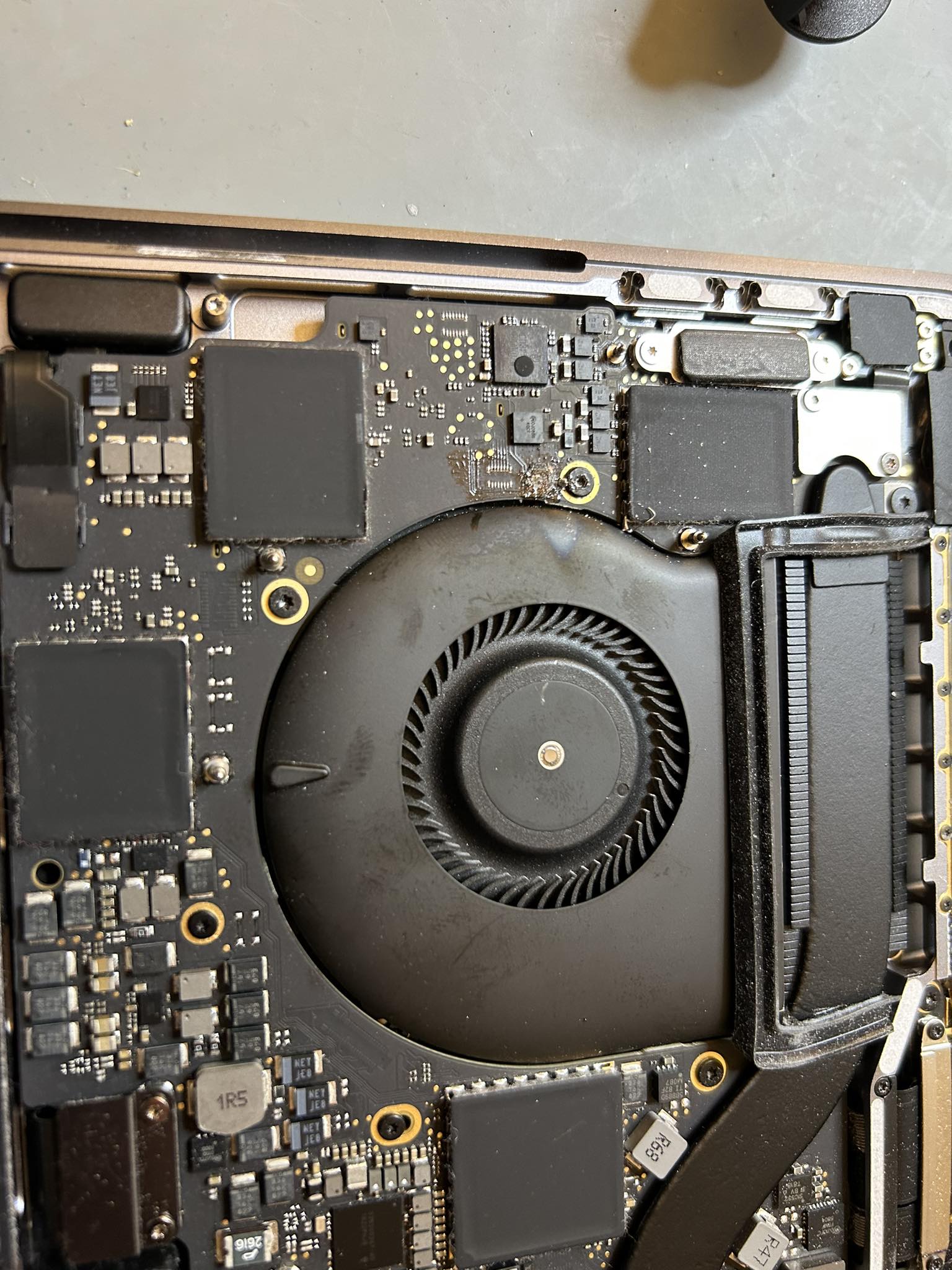

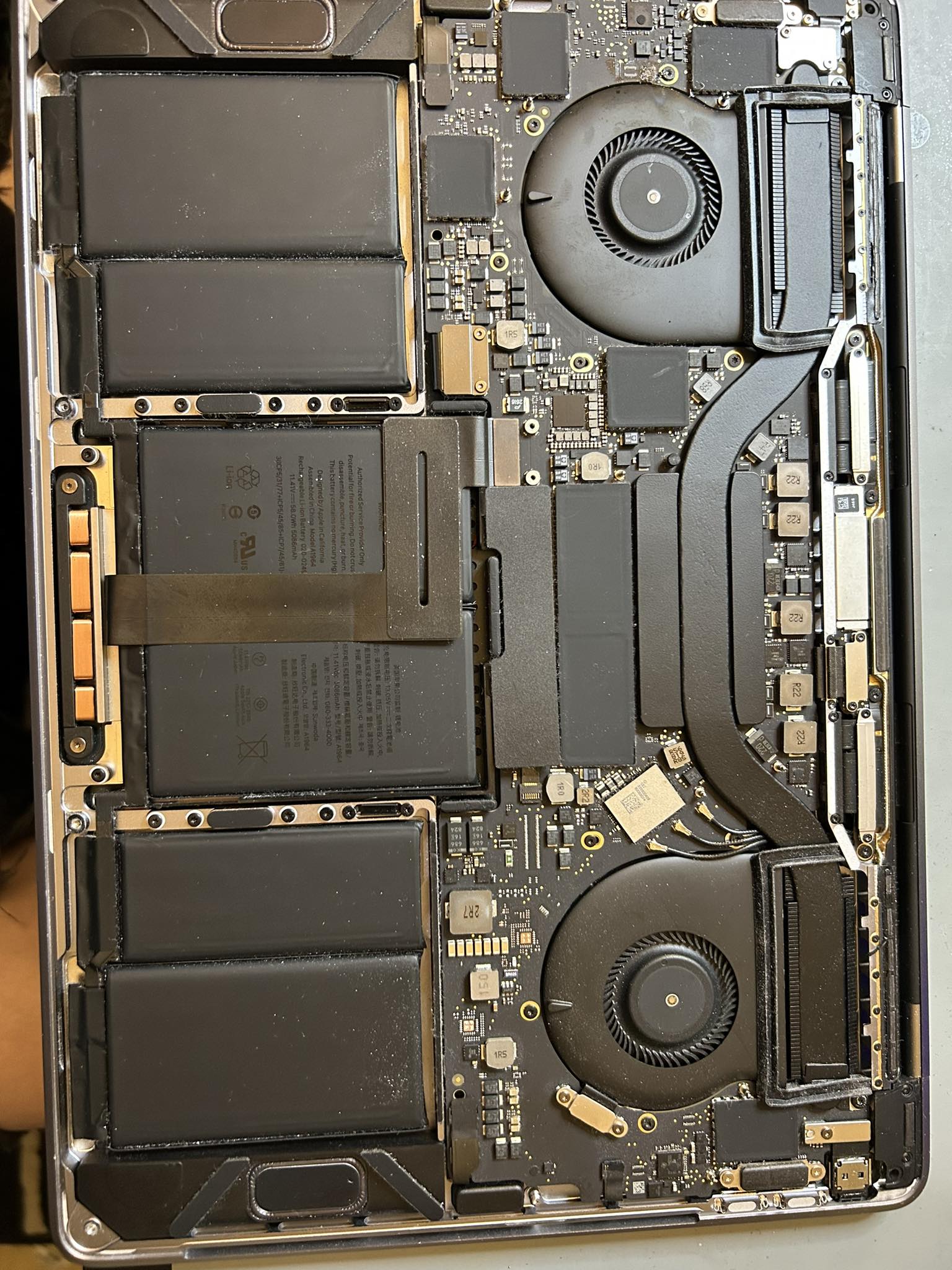

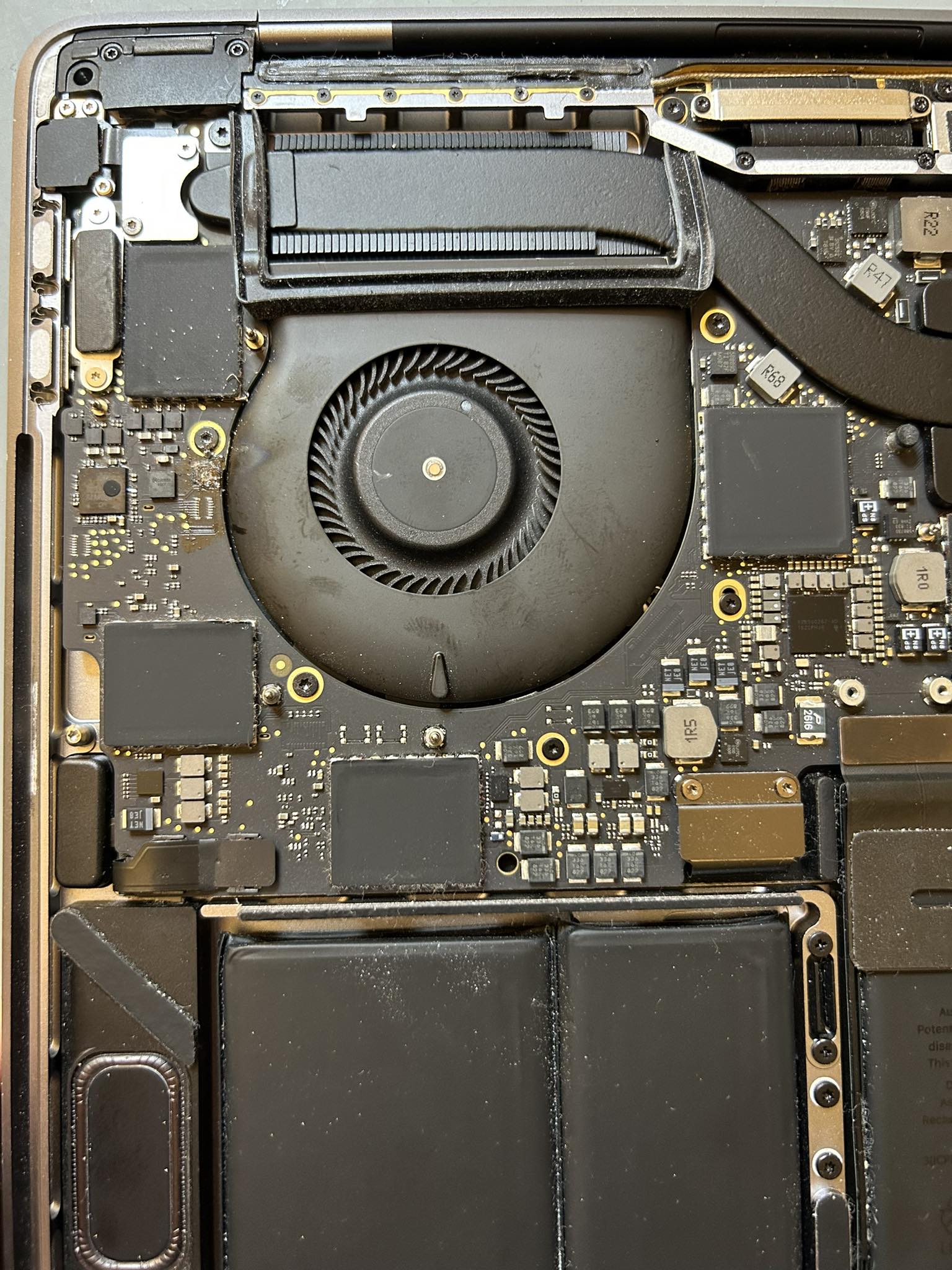

w ręce wpadł mi Macbook Pro, model Touchbar 2018, A1989 na płycie 820-00850. Niestety
urządzenie posiada uszkodzoną płytę główną ( wyrwany 1 POGOpin na płycie
głównej. Patrząc po lokalizacji tegoż pinu, wnioskuję że jest to element
łączacy obudowę z masą na płycie.

Tutaj pojawia się moje pytanie - czy istnieje jakaś prosta droga naprawy
tego elementu? Nie zależy mi na estetycznym wykonaniu - chcę po prostu
uruchomić urządzenie. Niestety nie jestem zbyt biegły w zakresie
odczytywania schematów płyt głównych, dysponuję jedynie podstawowymi
narzędziami w postaci stacji lutowniczej kolba+hotair, zasilacza
laboratoryjnego, mikroskopu. Czy dobrze myślę, że jest możliwość
zmostkowania tego pinu do innego łączącego obudowę z płytą? Nie znam się na
Macbookach i nie jestem w stanie stwierdzić, czy niniejszy pin jest używany

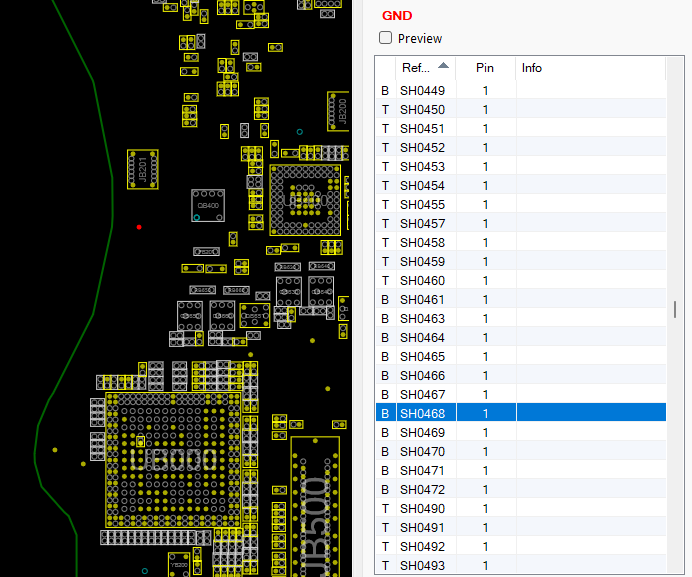

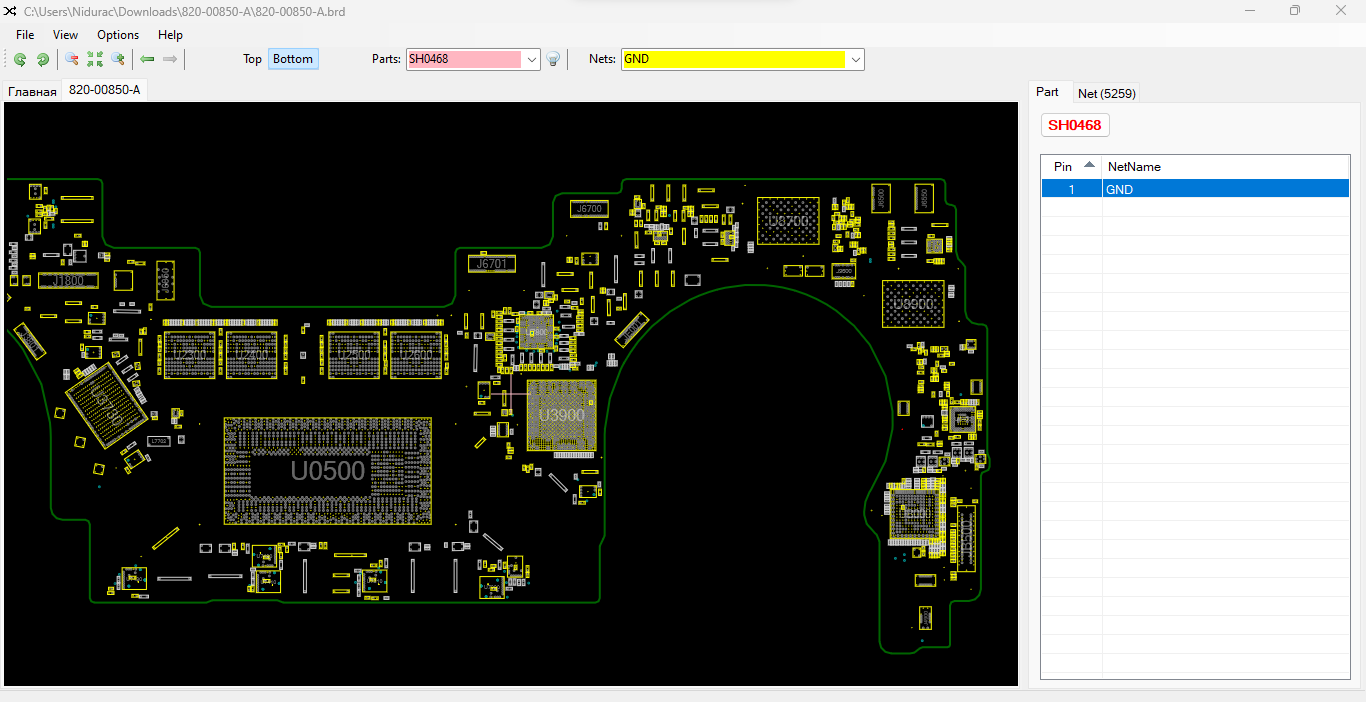

do czegoś jeszcze, zidentyfikowałem jedynie ten PIN na schemacie jako
SH0468 w siatce GND.

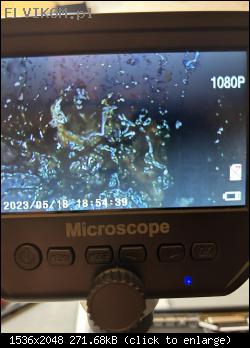

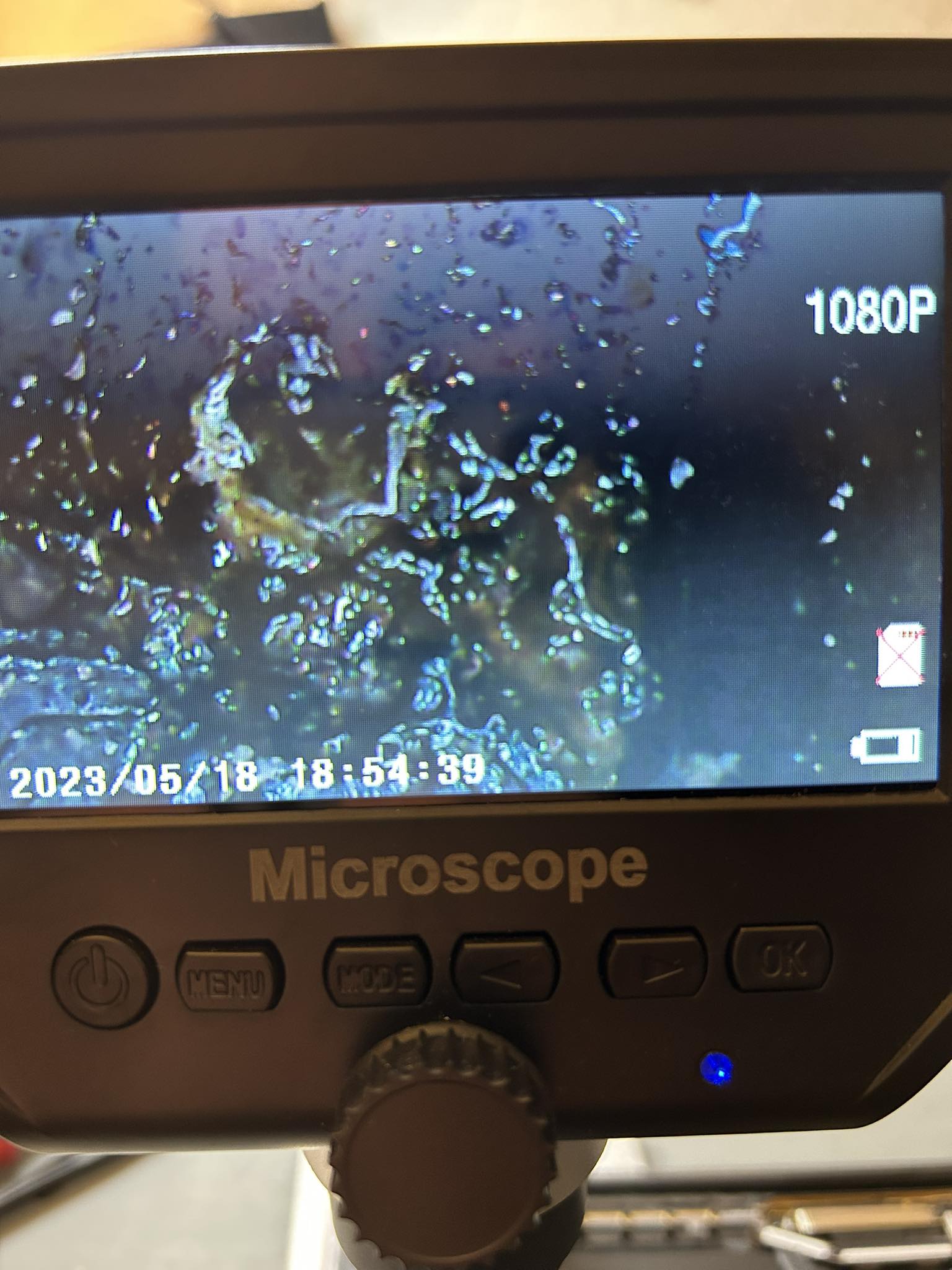

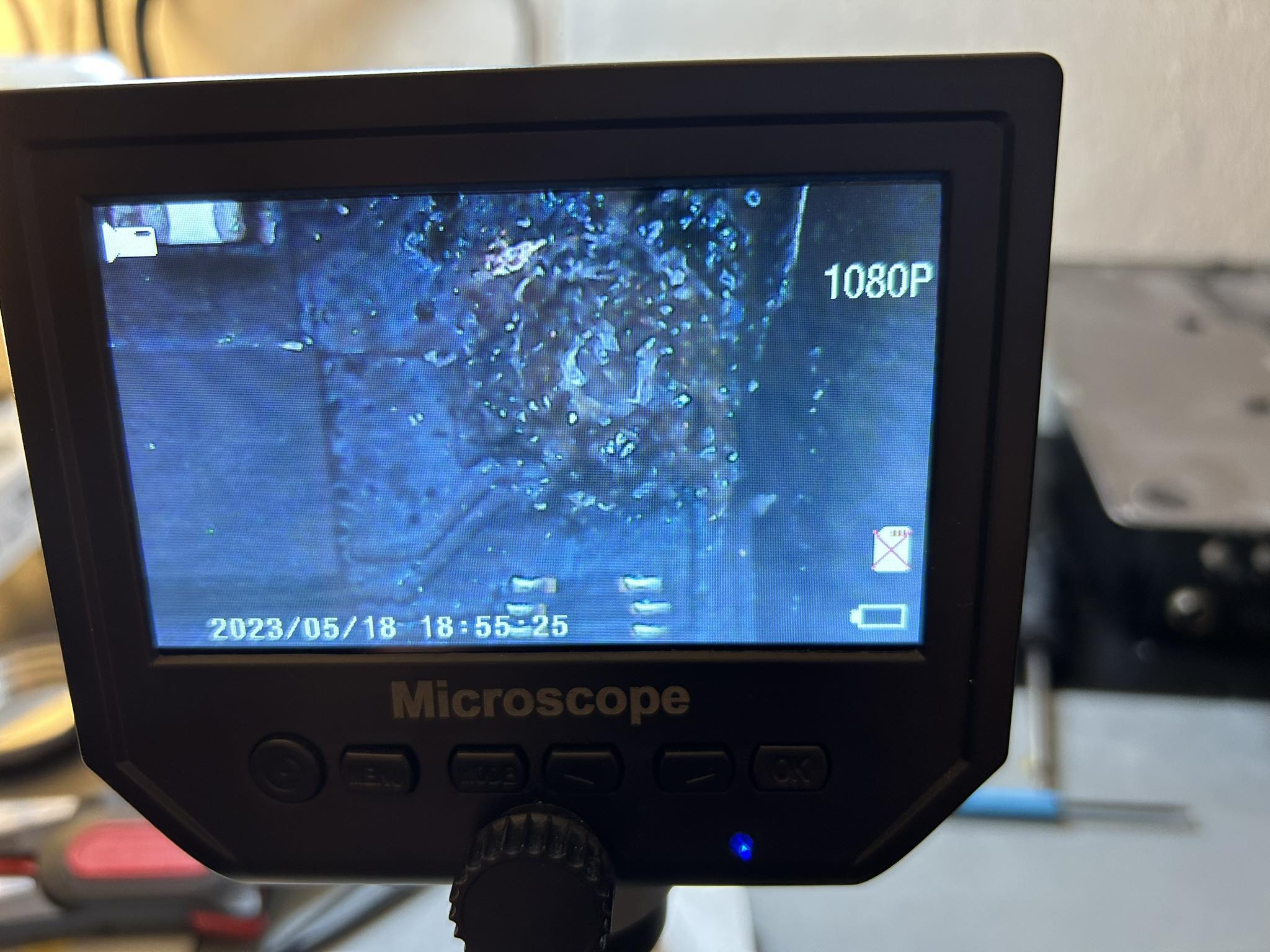

Urządzenie było w rękach jakiegoś "elektronika", ale jedyne co zostało
zrobione to próba przyklejenia wyrwanego pinu na kropelkę.







Dziękuję za jakiekolwiek informacje mogące naprowadzić mnie ku naprawie
laptopa.

Pozdrawiam,
Rafał

Ten pin nie jest krytyczny i nawet jego brak nie powinien powodować problemów z uruchomieniem płyty. Niestety, zamieszczone zdjęcia nie nadają się do analizy uszkodzenia mechanicznego PCB, a podejrzewam, że ktoś, kto próbował pokleić ten pin "kropelką", pogorszył sprawę. Proszę zmyć klej acetonem (proszę pamiętać o zabezpieczeniu dróg oddechowych i skóry rąk, ponieważ z obu tych specyfików wydzielają się szkodliwe i drażniące opary) i zamieścić wyraźne zdjęcie PCB w tym miejscu po jego umyciu.

@Vogelek23 dziękuje za odpowiedź, tak myślałem patrząc po połączeniach na tym pin, że nie jest to nic istotnego - niestety nie uruchamia się.

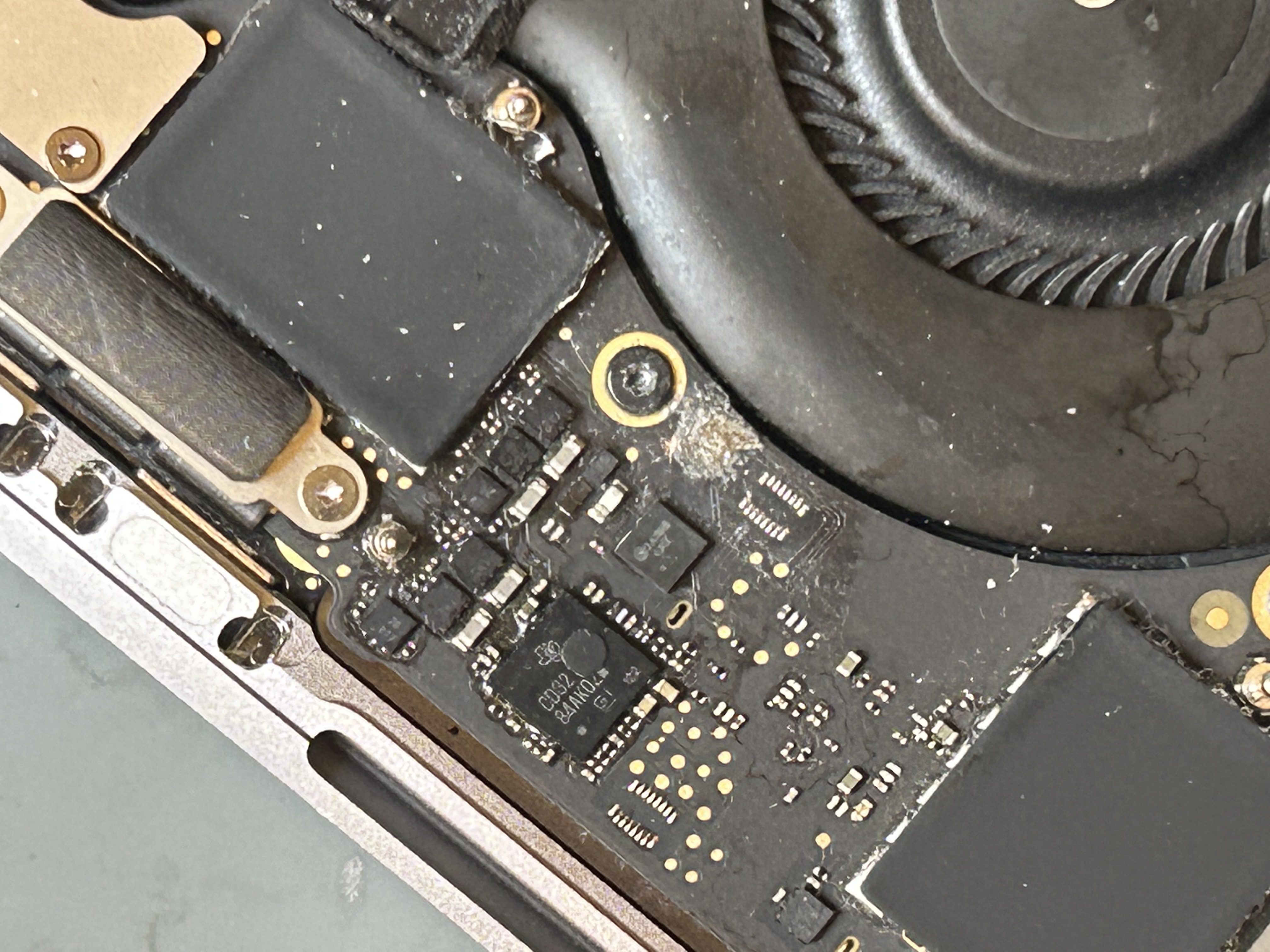

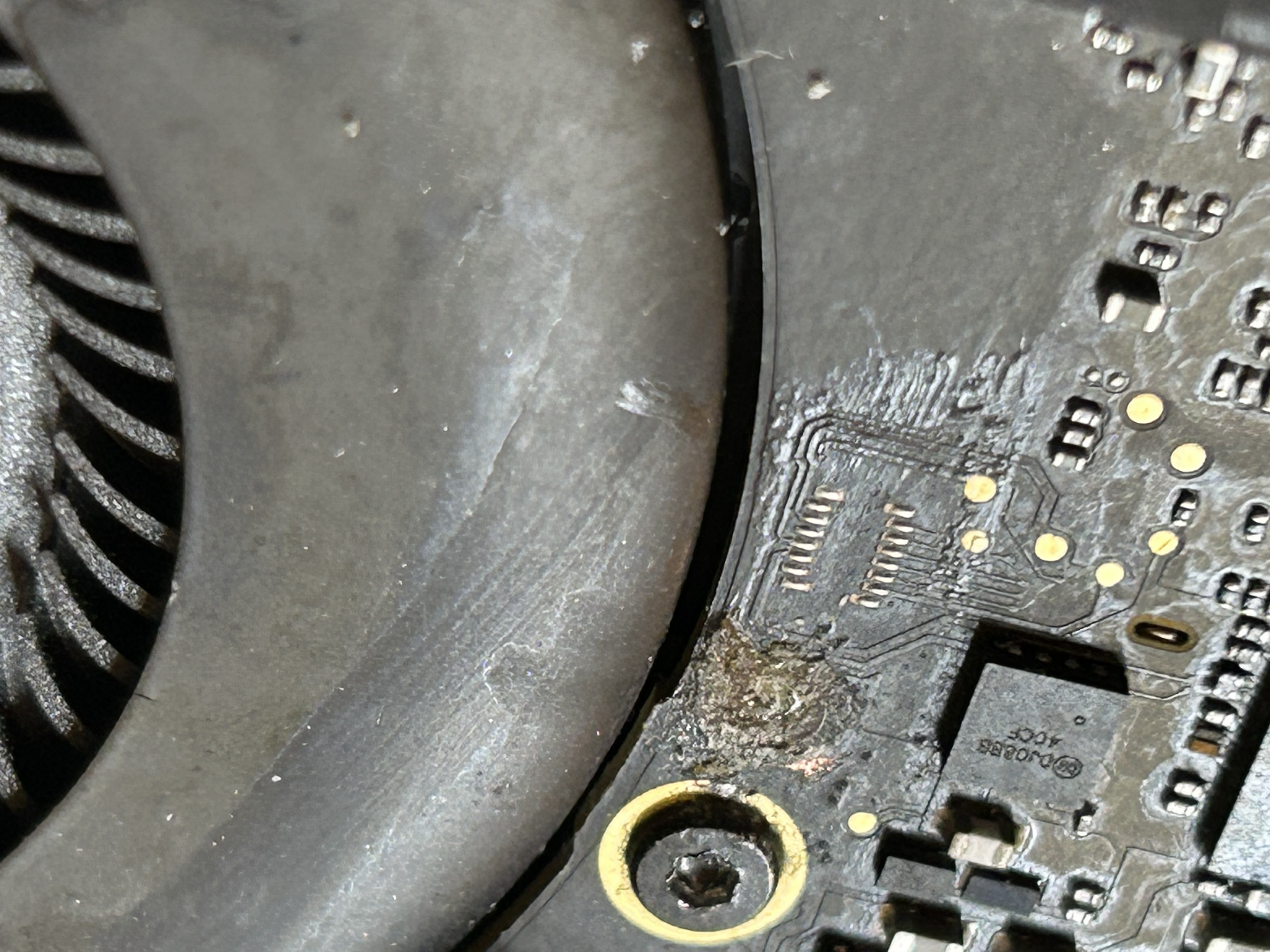

Oczyściłem miejsce acetonem oraz IPA, nie wykrzesam niestety lepszych zdjęć niż te poniżej.
Pobór prądu na zasilaczu ustawionym na 20.3V, 3A to 0.14A, niezależnie czy bateria jest odłączona czy podpięta. Brak jakiejkolwiek reakcji na przycisk czy otwarcie klapy.

A jak się zachowuje płyta, gdy ją podłączysz pod oryginalny zasilacz i miernik V/A na USB-C? Jaka jest sekwencja zmian napięcia i prądu na mierniku?

Niestety nie posiadam miernika na usb - po podłączeniu pod oryginalny zasilacz typ C również brak reakcji - na płycie brak jakichkolwiek obecnych napięć na elementach - jedyne co zauważyłem, to przy podłączonym zasilaniu USB-C dosyć mocno grzeją się elementy U3200 oraz UB400 - zależnie od tego po której stronie płyty podłączę zasilacz.

Nidurac написав:Niestety nie posiadam miernika na usb

Niestety, ale próbując diagnozować i naprawiać urządzenia Apple, musisz mieć PODSTAWOWE narzędzia. Nie odkręcasz chyba kół w samochodzie kombinerkami, prawda?

Nidurac написав:przy podłączonym zasilaniu USB-C dosyć mocno grzeją się elementy U3200 oraz UB400

Istnieje spore prawdopodobieństwo, że oba układy są uszkodzone - bez wylutowywania układów można to potwierdzić jedynie poprzez podłączenie zasilania przez miernik USB-C. Możesz oczywiście wymienić te elementy "w ciemno" - z uwagi jednak na ich cenę, zalecam zakup miernika.

Niestety na mojej magicznej wyspie nie było nigdzie takiego miernika - dotarł już od chińczyka, laptop stoi na 5.01V.

Nidurac написав:laptop stoi na 5.01V

Jaki prąd wskazuje miernik na każdym z gniazd USB, gdy napięcie jest 5V?

0.15A lewa strona, 0.14A prawa - brak jakichkolwiek zmian w czasie otwierania klapy, naciskania power.

Nidurac написав:.15A lewa strona, 0.14A prawa

Mam rozumieć, że na wszystkich 4 portach pobór prądu po podłączeniu od razu ustala się na te 140-150mA? Jeśli tak, to U3200 i UB400 są do wymiany, bo wspomniałeś, że grzeją się po podłączeniu zasilania.

Tak - zamawiam układy, dziękuje za pomoc.
