#1 Lenovo E14 Gen 2 NM-D011 Nie uruchamia się

mmike • 26 Травня 2023, 09:56
Witam
Pacjent jak w temacie, utknąłem z dalsza diagnostyką proszę o pomoc.

PU2

1. 3.2V do 3.4V
2. 3.2V do 3.4V
3. 3.2V do 3.4V
4. 0V
5. 0V
6. 0V do 0.3V
7. 0V do 0.8V
8. 0.7V do 0.8V
9. 0V
10. 0V
11. 0V
12. 0V
13. 0.8V
14. 0V
15. 0V
16. 0V
17. 0V
18. 0.1V do 0.4V
19. 0V
20. 0V
21. 0V
22. 0.9V
23. 0V do 0.1V
25. 0V do 0.1V
25. 0.2V do 0.8V
26. 0V
27. 0V
28. 0V
29. 0V
30. 0V
31. 0V do 0.2V
32. 0V do 0V

Zauważyłem problem na linii V9B+ jest tu tylko 0.9V, rezystancja 7Kohm
Charger zestawia się prawidłowo na 20V.

Z góry dziękuje za pomoc.

Obsada:

MB: NM-D011
REV: 1.0
KBC: IT8227E
CPU: SRK01

Re: Lenovo E14 Gen 2 NM-D011 Nie uruchamia się

Google Adsense [BOT] • 26 Травня 2023, 09:56

#2 Re: Lenovo E14 Gen 2 NM-D011 Nie uruchamia się

stomek • 26 Травня 2023, 10:48
Pomiary, które kolega podał są z podpiętym zasilaczem i baterią ? tylko zasilaczem, lub może tylko baterią ?
Na pinach 1,2,3 układu PU2 jest zdecydowanie za mało.
Co kolega ma na myśli pisząc: "Charger zestawia się prawidłowo na 20V. " ?

#3 Re: Lenovo E14 Gen 2 NM-D011 Nie uruchamia się

mmike • 26 Травня 2023, 10:54
Pomiary podłączony tylko zasilacz.
20V tzn iż po podłączeniu zasilacza miernik zestawia się na 20V.

#4 Re: Lenovo E14 Gen 2 NM-D011 Nie uruchamia się

stomek • 26 Травня 2023, 11:12

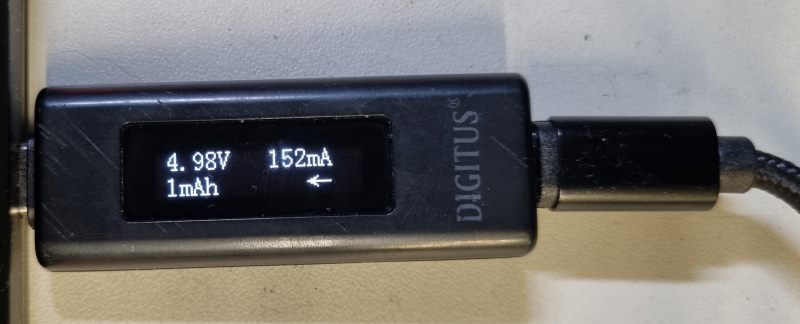

Kolega ma na myśli miernik wpinany pomiędzy zasilacz usb-c a port usb-c w laptopie ?
Зображення

Proszę zmierzyć napięcia do masy na tranzystorach QB5 i QB6.

#5 Re: Lenovo E14 Gen 2 NM-D011 Nie uruchamia się

mmike • 26 Травня 2023, 11:38
Tak taki miernik.

QB5

1-3 - 20V
4 - 0V
5-8 - 19.9V

QB6

1-3 - 15V
4 - 0V
5-8 - 19.9V

#6 Re: Lenovo E14 Gen 2 NM-D011 Nie uruchamia się

stomek • 26 Травня 2023, 12:11
Sprawdź omomierzem bezpiecznik F6101, oraz podaj rezystancję do masy po obu stronach bezpiecznika F6101

#7 Re: Lenovo E14 Gen 2 NM-D011 Nie uruchamia się

mmike • 26 Травня 2023, 12:21
0.13Ohm

Wylutować go do pomiaru?

#8 Re: Lenovo E14 Gen 2 NM-D011 Nie uruchamia się

stomek • 26 Травня 2023, 12:34
Nie ma potrzeby.
Z Twojego pierwszego postu wynika że na układ PU2 pin 1 przychodzi około 3V, tam powinno być to samo co na bezpieczniku F6101.
Proszę to sprawdzić ponownie jakie napięcia są na 1,2 i 3 pinie układu PU2, jeśli rzeczywiście około 3V to proszę zmierzyć omomierzem rezystancję pomiędzy 1 pinem PU2 i bezpiecznikiem F6101

Proszę też zmierzyć QB6 na przebicie , omomierzem pomiędzy pinami 5,6,7,8 a 1,2,3.
