#1 Lenovo Legion 5 15ARH05H - zwarcie na 3,3V po wymianie matrycy

Sasni • 23 Травня 2023, 14:55
Laptop Lenovo Legion 5 15ARH05H
Płyta: NM-D281 Rev 1.0
2020-06-11

Płyta uszkodziła się prawdopodobnie podczas wymiany matrycy. Stwierdziłem grzanie się układu PU2001 (RT6585C) oraz delikatnie UE1 to jest KBC (IT8227E)
Zdjąłem oba układy, ale nadal mam chyba jakieś zwarcie na linii 3,3V.
Aktualnie oba układy są zdjęte z płyty. Na 8 nodze układu PU2001 niska rezystancja poniżej <1Ω
n18 - 5kΩ i rosnie
Rozlutowałem zworkę JN9. Po jednej stronie mam ~1Ω z drugiej około 9kΩ
Na cewkach:
PL2701 ~2,5Ω (linia 5V ?)
PL2001 0,8Ω (linia 3,3V ? )

Coś mi nie pasują PQ2702 i PQ2003 powinny one mieć spadek napięcia (w obie strony) 0V - czyli pełne zwarcie?
PQ2702 - AON7380
PQ2003 - SM3319

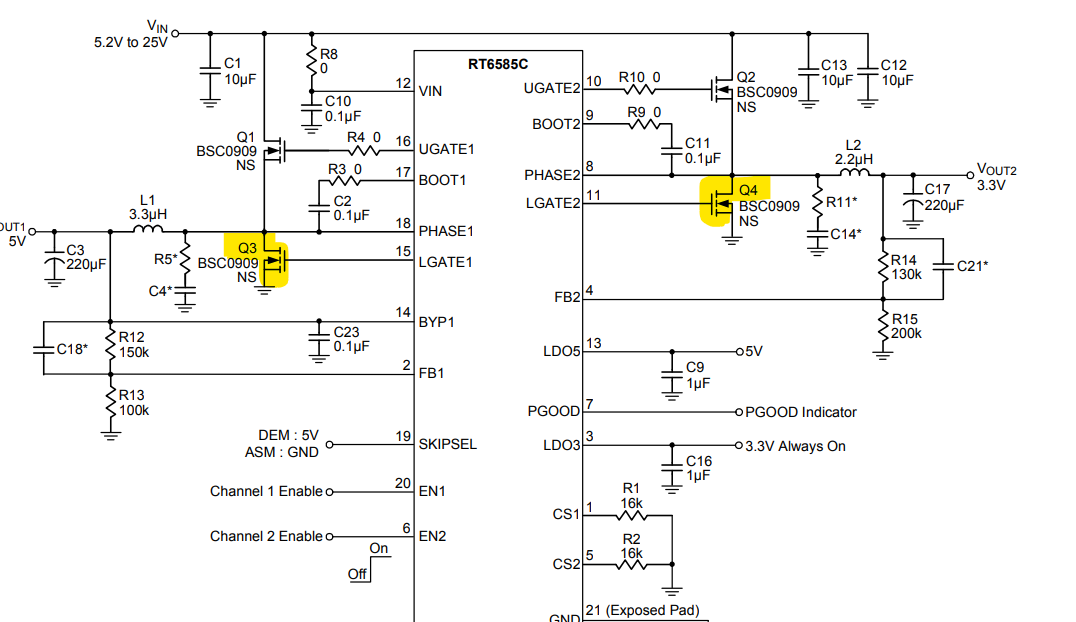

Brak schematu, więc strzelam, że to mogą być te ?
Зображення
Widzę, że jako tako pokrywa się schemat z NM-C921 (ta sama przetwornica, klucze i kbc)
PJ2002 rezystancja w MΩ więc główna linia bez zwarcia...
Po rozlutowaniu PJ2004 zwarcie od strony +3VALV. Od strony cewki PL2001 - wzrosło 35kΩ.
PQ2702 i PQ2003 - nie wydają się już zwarte. Czy przyszła pora na próbę zwarciową? Mogę ją wykonać bez układów KBC i PU2001 ?

Re: Lenovo Legion 5 15ARH05H - zwarcie na 3,3V po wymianie matrycy

Google Adsense [BOT] • 23 Травня 2023, 14:55

#2 Re: Lenovo Legion 5 15ARH05H - zwarcie na 3,3V po wymianie matrycy

gzb90 • 23 Травня 2023, 20:59
Sasni написав:Coś mi nie pasują PQ2702 i PQ2003 powinny one mieć spadek napięcia (w obie strony) 0V - czyli pełne zwarcie?
PQ2702 - AON7380
PQ2003 - SM3319


Zdejmij mosfety z płyty i sprawdź, powinny mieć spadek napięcia pomiędzy drenem a źródłem w okolicach 0.5V (w jedną stronę).

Sasni написав:Czy przyszła pora na próbę zwarciową? Mogę ją wykonać bez układów KBC i PU2001 ?

Nie powinieneś uruchamiać płyty gdy klucze nie mają sterowania, natomiast nie ma przeciwskazań do próby zwarciowej. Zacznij jednak od 1V 1A i podnoś natężenie prądu w górę. Jeśli brak Ci doświadczenia nie przekraczaj napięcia 1V.

#3 Re: Lenovo Legion 5 15ARH05H - zwarcie na 3,3V po wymianie matrycy

clops35 • 23 Травня 2023, 21:54
Sasni написав:Płyta uszkodziła się prawdopodobnie podczas wymiany matrycy.
Wymiana matrycy bez odłączenia baterii zazwyczaj kończy się ubiciem PCH.

Próbę zwarciową wykonaj zgodnie z wytycznymi opisanymi tutaj post5699.html#p5699 napięcie ogranicz do napięcia znamionowego linii czyli 3V, zwróć szczególną uwagę na PCH.

#4 Re: Lenovo Legion 5 15ARH05H - zwarcie na 3,3V po wymianie matrycy

Sasni • 24 Травня 2023, 07:34
Próba zwarciowa wykazała, że grzeje się Ryzen 7 R7 4800H (100-000000098)

#5 Re: Lenovo Legion 5 15ARH05H - zwarcie na 3,3V po wymianie matrycy

clops35 • 24 Травня 2023, 08:22
Niestety APU jest uszkodzone i wymaga wymiany.

Re: Lenovo Legion 5 15ARH05H - zwarcie na 3,3V po wymianie matrycy

Google Adsense [BOT] • 24 Травня 2023, 08:22
