Lenovo T510i, LKn-1 UMA MB 08273-3, martwy - nie uruchamia się.

Dzień dobry, laptop jak w temacie. Klient chciał wyczyścić sam sprzęt, przy czym wpinając klawiaturę dotknął pensetą jakiegoś elementu i zrobił zwarcie. Pobór prądu wynosi 0,06A. Grzeje się układ BD4176KVT. Pomiary cewek przedstawiają się następująco:

PL35 | 0,79 kΩ
PL34 | 0,79 kΩ
PL37 | 1,32 kΩ
PL31 | 210 kΩ
PL53 | 120 kΩ
PL54 | 22,3 kΩ
PL15 | 0,339 kΩ
PL33 | 4,11 kΩ
PL32 | 30 kΩ

Brak jakichkolwiek napięć na cewkach. Czy ten laptop wymaga, aby była podpięta dodatkowa płytka ze złączem telefoniczny, ethernet oraz usb, aby się uruchomił, czy to nie ma w tym modelu znaczenia? Gdzie mogę dalej szukać przyczyny usterki?

Measure the voltages on pins 1, 4, 8 of Q28, Q29.

Dziękuję za zainteresowanie Machine. Poniżej pomiary.

Q28:
p.1. 18,9 V
p.2. 6,36 V
p.3. 18,9 V

Q29:
p.1. 18,9 V
p.2. 2,72 V
p.3. 18,4 V

Measure the voltages on pins 4, 5, 12, 13, 20, 21, 22, 23, 26, 29, 31 of U62.
Measure the voltage and resistance to ground on all coils.

Machine написав:Measure the voltages on pins 4, 5, 12, 13, 20, 21, 22, 23, 26, 29, 31 of U62.

U62:
p.4. 0 V
p.5. 0 V
p.12. 3,22 V
p.13. 1,99 V
p.20. 0 V
p.21. 0 V
p.22. 3,31 V
p.23. 18,38 V
p.26. 4,82 V
p.29. 5,04 V
p.31. 4,82 V

Machine написав:Measure the voltage and resistance to ground on all coils.

Podałem je w pierwszym poście. Czy mam powtórzyć pomiary?

Sorry, I missed the resistances of the coils (no need to remeasure them).
If you measured the voltages on U62 without pressing the power button, measure them again after pressing it.

Po wciśnięciu power pojawia się napięcie 3,3 V oraz 5 V na cewkach L32 oraz L33. Pobór prądu wzrósł z 0,06 A do 0,07 A.

pomiary z U62 po wciśnięciu przycisku power:
p.4. 3,23 V
p.5. 0 V
p.12. 3,22 V
p.13. 1,99 V
p.20. 0 V
p.21. 3,23 V
p.22. 3,31 V
p.23. 18,38 V
p.26. 8,5 V
p.29. 5,16 V
p.31. 10,2 V

Measurements at power on:
Measure the voltages on pins 1, 4, 8 of Q83.
Check if on the other coils you have tensions, even if only for a short time.

Q83:
p.1. 0 V
p.4. 0 V
p.8. 3,39 V

Sprawdzałem, ale na innych cewkach nie ma żadnych napięć nawet na chwilę. Nawet w momencie wciśnięcia przycisku power nic się na nich nie pojawia.

Misurare le tensioni sui pin 8, 9, 10, 17, 18, 19, 20, 22, 23, 24, 37, 42, 45, 59, 61, 62 di U84.

Pomiary z U84:
1) Przed wciśnięciem przycisku power:
p.8. 0 V
p.9. 0 V
p.10. 0 V
p17. 0 V
p.18. 0 V
p.19. 0 V
p.20. 0 V
p.22. 0 V
p.23. 0 V
p.24. 0 V
p.37. 18,3 V
p.42. 0 V
p.45. 0 V
p.59. 17,2 V
p.61. 3,22 V
p.62. 0 V

2) Po wciśnięciu przycisku power:
p.8. 0 V
p.9. 0 V
p.10. 3,22 V
p17. 0 V
p.18. 0 V
p.19. 0 V
p.20. 0 V
p.22. 0 V
p.23. 0 V
p.24. 15,08 V
p.37. 18,3 V
p.42. 3,39 V
p.45. 5,16 V
p.59. 17,2 V
p.61. 3,22 V
p.62. 3,22 V

Measure the voltages on pins 79, 80, 81,83 of U59.
Measure the voltages on pins 8, 20, 27, 33 of U35 KBC.
Measure the voltages on pin 23 of the KBC in the following cases:
at power off
with power on pressed
at power on.

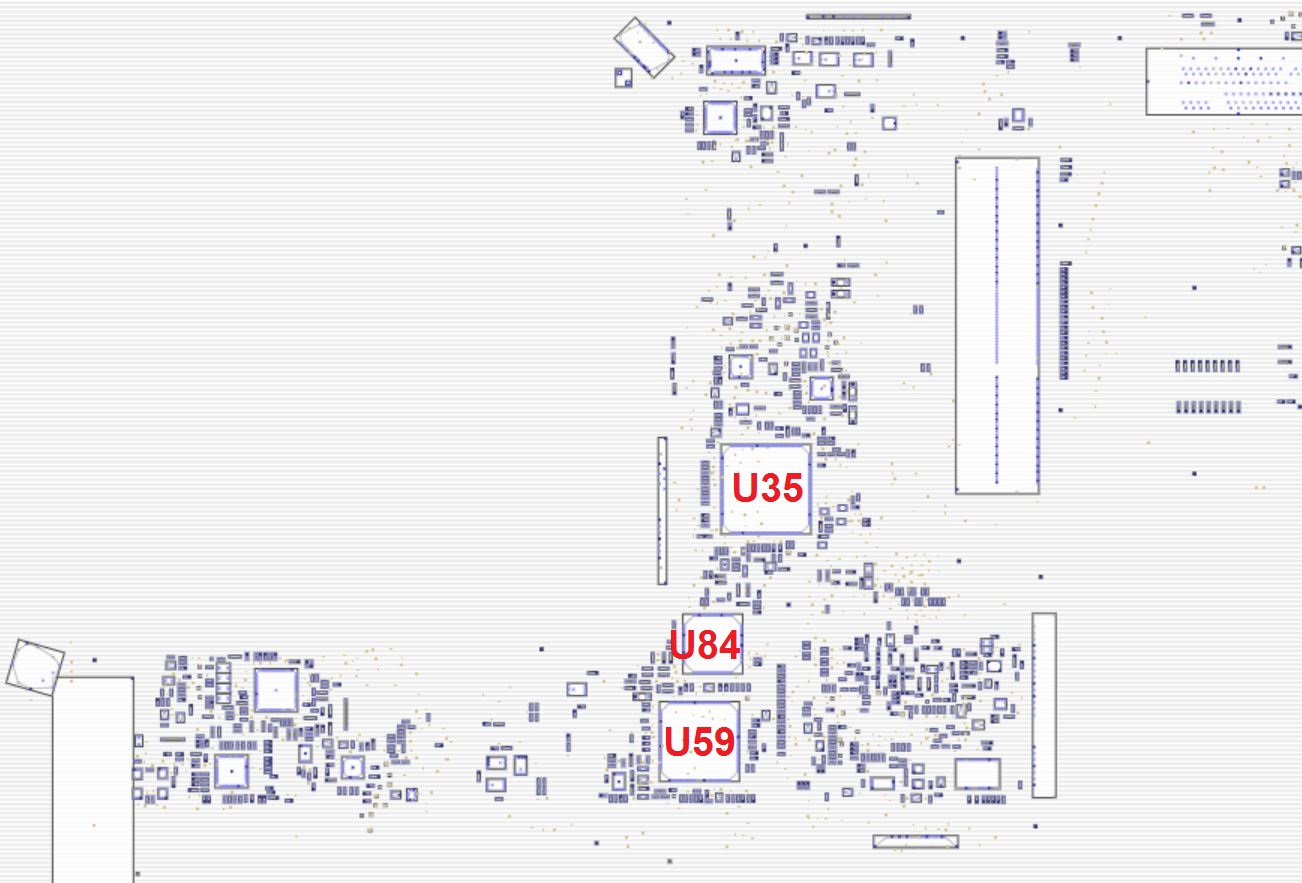

Czy możesz mi potwierdzić, który to jest układ U35? Oraz, że U59 to układ zaznaczony na zdjęciu poniżej? Bez boardview ciężko się tutaj mi odnaleźć.

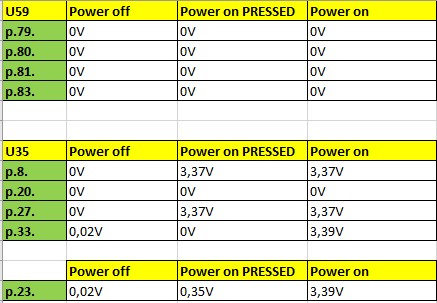

Przedstawiam pomiary w trzech stanach na poszczególnych pinach z postu #12 :

No communication with PCH.
Attempt a PCH reflow.
