ASUS N76VZ, płyta N76V REV. 2.2, na 19,5V działa, na 19V już nie

Witam.
Laptop jak w temacie. Nie włącza się na zasilaczu. Na baterii działa ok. Ktoś już manipulował przy tranzystorach wejściowych, więc pro forma wymieniłem oba na AON7410, BQ25A wymienione dwa razy i nadal problem występuje. Przy zasilaniu z zasilacza 19V nie włącza się ("pierwszy" tranzystor nie przerzuca, na bramce napięcie skacze 0-1V), nie ładuje baterii, kompletnie martwy. Jak zasilę z zasilacza serwisowego 19,5V, wszystko zaczyna działać jak należy. Jakieś pomysły?

Hello!

Measure the voltages to ground on pins 3, 4, 5, 6, 16, 17, 20 of charger chip PU8802 without the battery connected, when the machine is powered with 19V and does not work.

3. 0-1,1V skacze
4. 0-0,9V skacze
5. 0V
6. 2,58V
16. 6,07V
17. 5,99V
20. 18,79V

Please, remeasure these voltages when the machine is powered with 19.5V.

marcinmarcin написав:Ktoś już manipulował przy tranzystorach wejściowych, więc pro forma wymieniłem oba na AON7410

Your replacement transistors AON7410 are not suitable here, because they are much too weak, but this is probably not related to the current fault.
Which transistors was previously soldered here?

3. 19,48V
4. 25,41V
5. 3,02V
6. 2,64V
16. 6,06V
17. 5,99V
20. 19,28V

matic написав:Your replacement transistors AON7410 are not suitable here, because they are much too weak, but this is probably not related to the current fault.
Which transistors was previously soldered here?

Tak, wiem. Wstawiłem takie na próbę, bo miałem pod ręką. Były P0903BEA.

Cześć,

marcinmarcin написав:Jakieś pomysły?

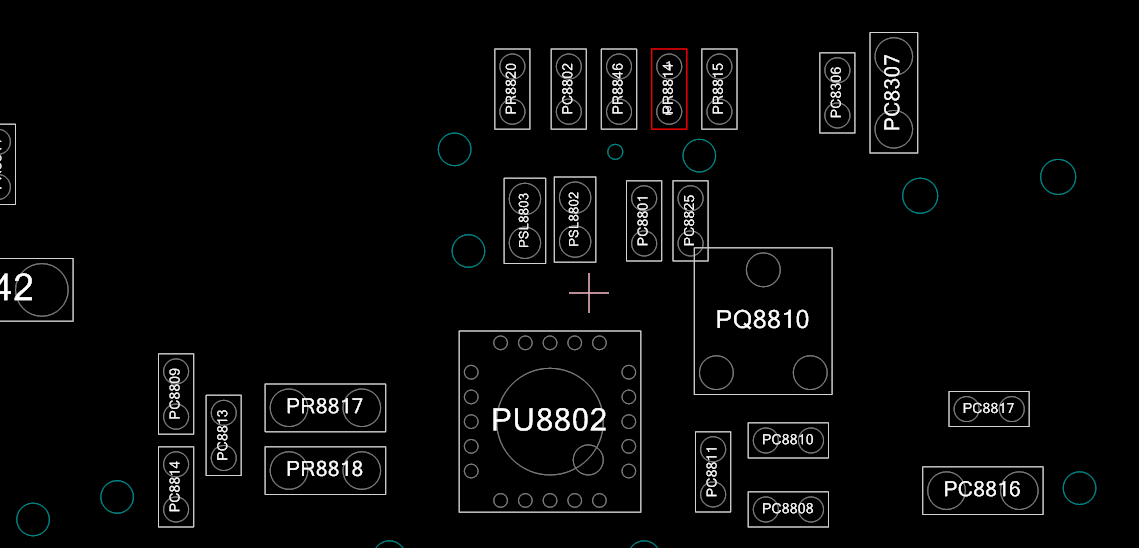

Zmień PR8814 127kΩ (zaznaczony na zdjęciu) na 124kΩ 1% 0402.

Witam.
Zmieniłem na 124kohm i faktycznie zaczyna działać już od 19,1V. Jednak po pierwsze to nie rozwiązuje problemu (mam jeszcze zmniejszać rezystancję PR8814?), a po drugie, czy to jest naprawa zgodna ze sztuką?

marcinmarcin написав:Jednak po pierwsze to nie rozwiązuje problemu (mam jeszcze zmniejszać rezystancję PR8814?)

Zmiana tego rezystora wpływa na zwiększenie napięcia na wyjściu dzielnika napięcia z 2,585V na 2,64V, oraz prądu z około 129µA do około 132µA, czyli zmiana nie wpływająca na nic oprócz tego że laptop działa przy napięciu 19,1V (oryginalny zasilacz na pewno tyle ma). Jeśli to Cię nie satysfakcjonuje wstaw rezystor 120kΩ, laptop uruchomi się przy napięciu 18,5V, lub 121kΩ uruchomi się przy napięciu zasilacza = 18,65V.

marcinmarcin написав:a po drugie, czy to jest naprawa zgodna ze sztuką?

Jeśli uważasz że nie jest to zgodne ze sztuką wróć do rezystora 127kΩ i wymień charger, gdyż powinien działać przy napięciu >2,4V<3,15V na n.6 jeśli tak nie jest coś z nim nie tak.
W tym momencie jest już wiadomo że tylko to napięcie wpływa na to czy charger otworzy pierwszy mosfet, czy nie. W tym przypadku nic innego na to nie wpływa.

Ależ absolutnie nie uważam, że to jest niezgodne ze sztuką. Tylko zapytałem. Jeśli mówisz, że jest ok, to nie mam powodu sądzić inaczej. Przy 120kohm pewnie wstaje od 18,7V, więc jestem w pełni usatysfakcjonowany. Dziękuję kolegom za pomoc.
