Dell inspiron 3593 - nie włącza się, brak oznak życia

Dzień dobry,
laptop Dell inspiron 5593, płyta FDI55 LA-J081P rev 1.0 (A00)
Laptop nie wykrywał i nie ładował baterii, wgrałem nowy bios UC5, UC6. Niestety nie zauważyłem, że kości są na 3.3V. Od tego momentu laptop nie daje znaków życia.
Pomiary:
PL 301- 3,4v
PLZ1-0V
PLZ2-0V
PLM01-0V
PL501-5v
PLG2-1,8V
PL1801-1,8V
PLB01-0,23V
Obydwie kości programują się oraz weryfikują poprawnie, także raczej wykluczam uszkodzenie pamięci.
Porównałem całą drobnicę w pobliżu kości, nic nie jest zdmuchnięte.
Czy możliwe jest, że przez nieodpowiedni wsad/ napięcie 5V uszkodziłem coś lub zablokowałem KBC ?
Prosiłbym o jakieś wskazówki, żeby postawić laptopa na nogi. Z wielką chęcią wykonam zlecone pomiary.

Cześć,
jakim programatorem i na jakim napięcie programowałeś te kości?
Czy programowałeś na płycie klipsem, czy wylutowane?

Zmierz napięcie po podłączeniu zasilacza na n.7-8 UZ4.

Dzięki Clops35 za odpowiedź.
7-8 UZ4 względem masy 3,35V
Programowałem ten mniejszy bios z wylutem, większy klipsem.
Na początku poszło 5v, jednak jak się zorientowałem to zaprogramowałem na 3.3v. Programator CH341a + neoprogrammer software.

Zmierz rezystancję na n.8 UC6, jeśli będzie wysoko zdejmij oba wsady i wróć do oryginalnych wsadów (mam nadzieję że zachowałeś).

Rezystancja UC6 n8 około 34k ohm, tak samo jak na UC5 n8.
Zostały zapisane, odczytu dokonywałem na 5V i wydaje mi się, że zapisały się same śmieci. Problem pojawił się podczas zapisu, wtedy dopiero zorientowałem się, że coś jest nie tak i ustawiłem programator na 3,3 V
Próbowałem już zaprogramować tym, co jest na tym oraz innych forach. Niestety nic nie pomaga.
Czy przy uszkodzonych pamięciach/wsadach laptop powinien dawać jakiekolwiek oznaki życia jak migająca diodia?

Układy programowane klipsem często źle się zapisują.
Wylutuj obie kości i zaprogramuj poza płytą jednym z zestawów które pobrałeś z forum.

Czy przy uszkodzonych pamięciach/wsadach laptop powinien dawać jakiekolwiek oznaki życia jak migająca diodia?

Nie koniecznie, ale zazwyczaj powinno być ładowanie baterii, a że u Ciebie nie było ładowania więc może nic nie świecić.

Zmierz rezystancję do masy na:
RC45 i RC46,
n.1 i 4 UZ14,
n.116 KBC.

KBC n.116 46k ohm
UZ14 n.1 152k ohm
UZ14 n.4 148k ohm
Niestety RC45 i RC46 nie mogę namierzyć, widzę, że to gdzieś z PCH wychodzi. Elementy na płycie niestety nie są opisane. Mogę zmierzyć rezystancję w innym punkcie?
Po zaprogramowaniu Biosu z wylutem różnorodnymi wsadami z internetu nadal brak poprawy.

Na UZ14 odkryłem takie jakby wypalenie. Nie jestem w stanie zrobić lepszego zdjęcia niestety

quietto napisał(a):Na UZ14 odkryłem takie jakby wypalenie.

Jeśli masz takie podejrzenie wymień ten element.

Po wymianie zmierz jaki prąd pobiera płyta po podłączeniu zasilacza, a jaki po naciśnięciu włącznika?
Następnie podłącz zasilacz i zmierz napięcia na:
n.1, 2, 4 UZ14,
n.3 i 8 UZ4,
punkcie pomiarowym TP174,
n.1, 4 i 6 UZ8,
n.4 PUG1,
n.27, 53, 128 KBC,
oraz na n.127 KBC w trzech przypadkach:
a) zasilacz podłączony,
b) włącznik wciśnięty,
c) włącznik zwolniony.

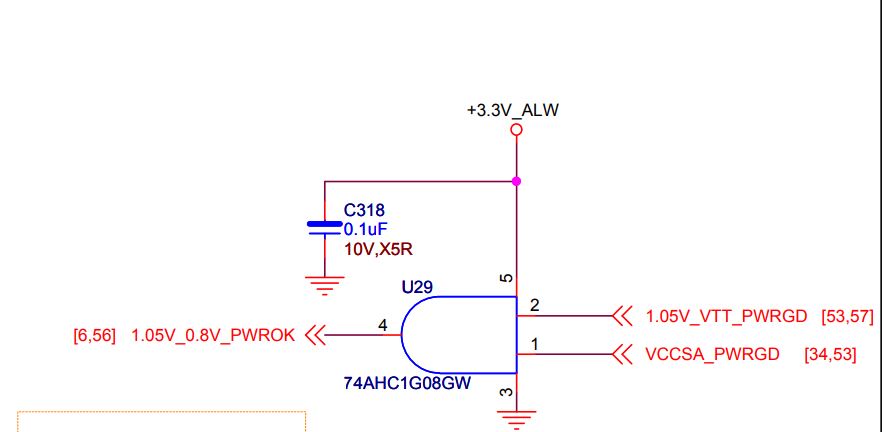

Czy mogę podmienić ten układ na 74AHC1G08GW ? Podsyłam wycinek z schematu dawcy.

quietto napisał(a):Czy mogę podmienić ten układ na 74AHC1G08GW ?

Tak możesz, nie widzę przeciwwskazań.

Podaj tez oznaczenie kości bios. Będzie można sprawdzić jakie napięcie graniczne podał producent.

clops35 napisał(a):Tak możesz, nie widzę przeciwwskazań.

brak poprawy.

clops35 napisał(a):Po wymianie zmierz jaki prąd pobiera płyta po podłączeniu zasilacza, a jaki po naciśnięciu włącznika

Czy da się zasymulować PIN ID ? Czy zostaje wpięcie szeregowo amperomierza?

clops35 napisał(a):Następnie podłącz zasilacz i zmierz napięcia na:

UZ14:
n.1 3,34 v
n.2 3,34v
n.4 3,34v
UZ4:
n.3 3,31v
n.8 3,35v
TP174-nie odnalazłem. Na płycie punkty nie mają numerów.
UZ8
n.1 1.02v
n.4 0v
n.6 0v
PUG1:
n.4 3,31v
KBC:
n.27 3,34v
n.53 1,79v
n.128 3,05v
n.127
a) zasilacz podłączony 2,91v
b) włącznik wciśnięty 0v
c) włącznik zwolniony 2,91v

ctro napisał(a):Podaj tez oznaczenie kości bios. Będzie można sprawdzić jakie napięcie graniczne podał producent.

UC5 XM25QH64AHIG Full voltage range: 2.3-3.6V
UC6 XM25QH128AHIG : Full voltage range: 2.7-3.6 volt
Kości normalnie programują się i przechodzą weryfikację także nie wydaje mi się, żeby były uszkodzone. Jak ktoś uważa inaczej to proszę o wyrażenie swojej opinii, chętnie posłucham.
Dzięki Panowie za wskazówki, jestem bardzo wdzięczny

Zmierz rezystancję do masy na n.1 UZ8.
Zmierz napięcie po podłączeniu zasilacza na:
n.5, 7, 8, 14, 16, 17, 18, 24 PUB01,
n.4 PU180,
n.43, 54, 88, 122 KBC.

quietto napisał(a):Czy da się zasymulować PIN ID ?

Tak da się , ale pod warunkiem że posiadasz zaprogramowany układ Dallas DS2501.

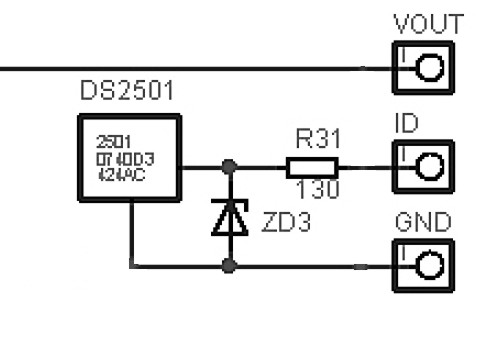

Podłącza się go tak jak na zdjęciu.

GND do n.1 układu,
ID do n.2 układu.
Dioda, ani rezystor nie są wymagane do poprawnego działania, to jest tylko zabezpieczenie przed uszkodzeniem układu.

clops35 napisał(a):Zmierz rezystancję do masy na n.1 UZ8.

95 ohm
Sonda mi się popsuła. Powyżej zedytowałem pomiary KBC

clops35 napisał(a):Zmierz napięcie po podłączeniu zasilacza na:
n.5, 7, 8, 14, 16, 17, 18, 24 PUB01,
n.4 PU180,
n.43, 54, 88, 122 KBC.

jak powyższe trzeba zrobić to daj znać

quietto napisał(a):jak powyższe trzeba zrobić to daj znać

Tylko te:
n.4 PU180,
n.88 i 122 KBC.
Tu małe sprostowanie dotyczące układu dallas
Jeśli układ w obudowie TO–92, lub TSOC to:
GND do n.1 układu,
ID do n.2 układu.
Jeśli w obudowie SOIC to:
GND do n.4 układu,
ID do n.3 układu.
Datasheet układu w załączniku.

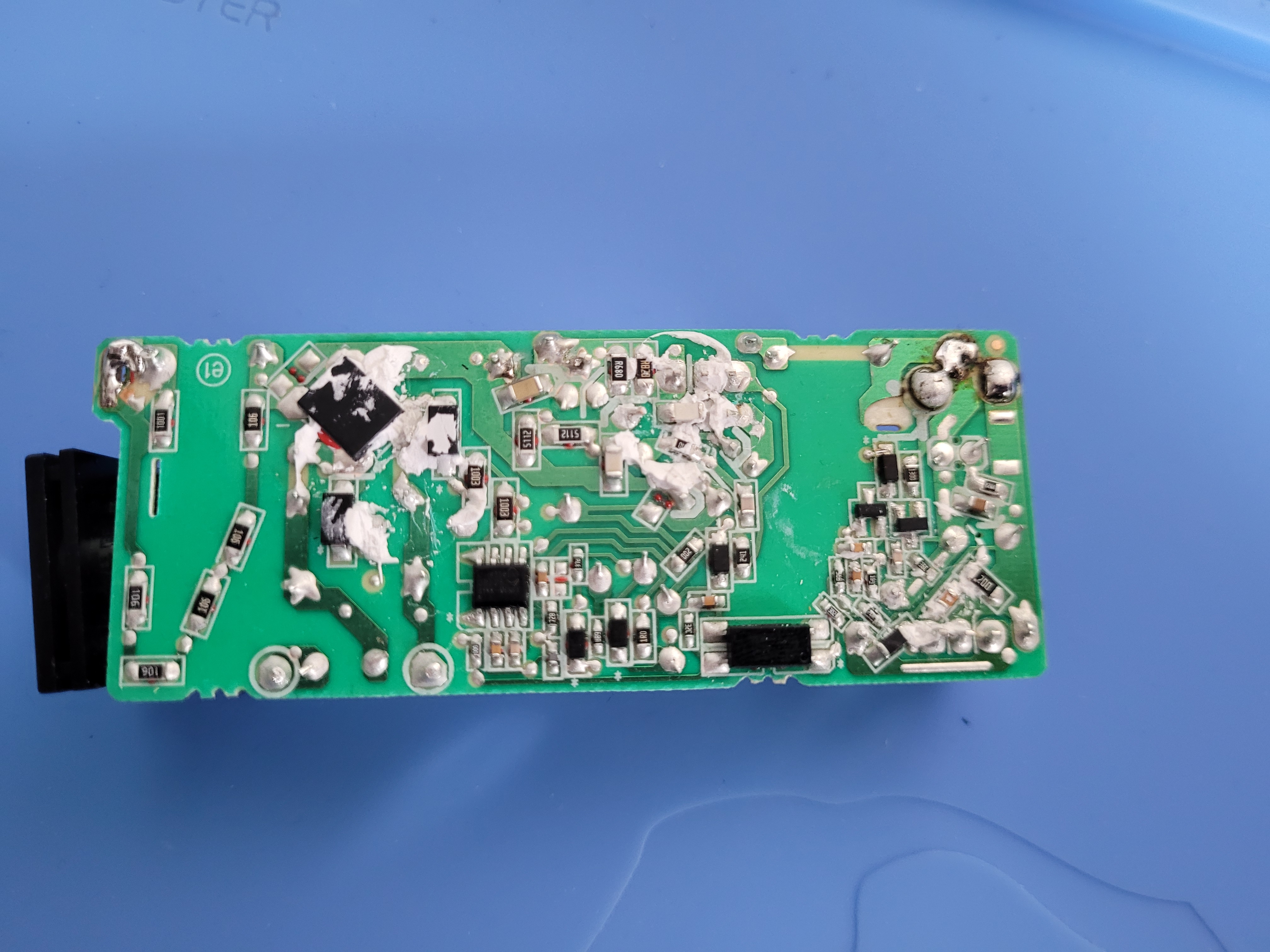

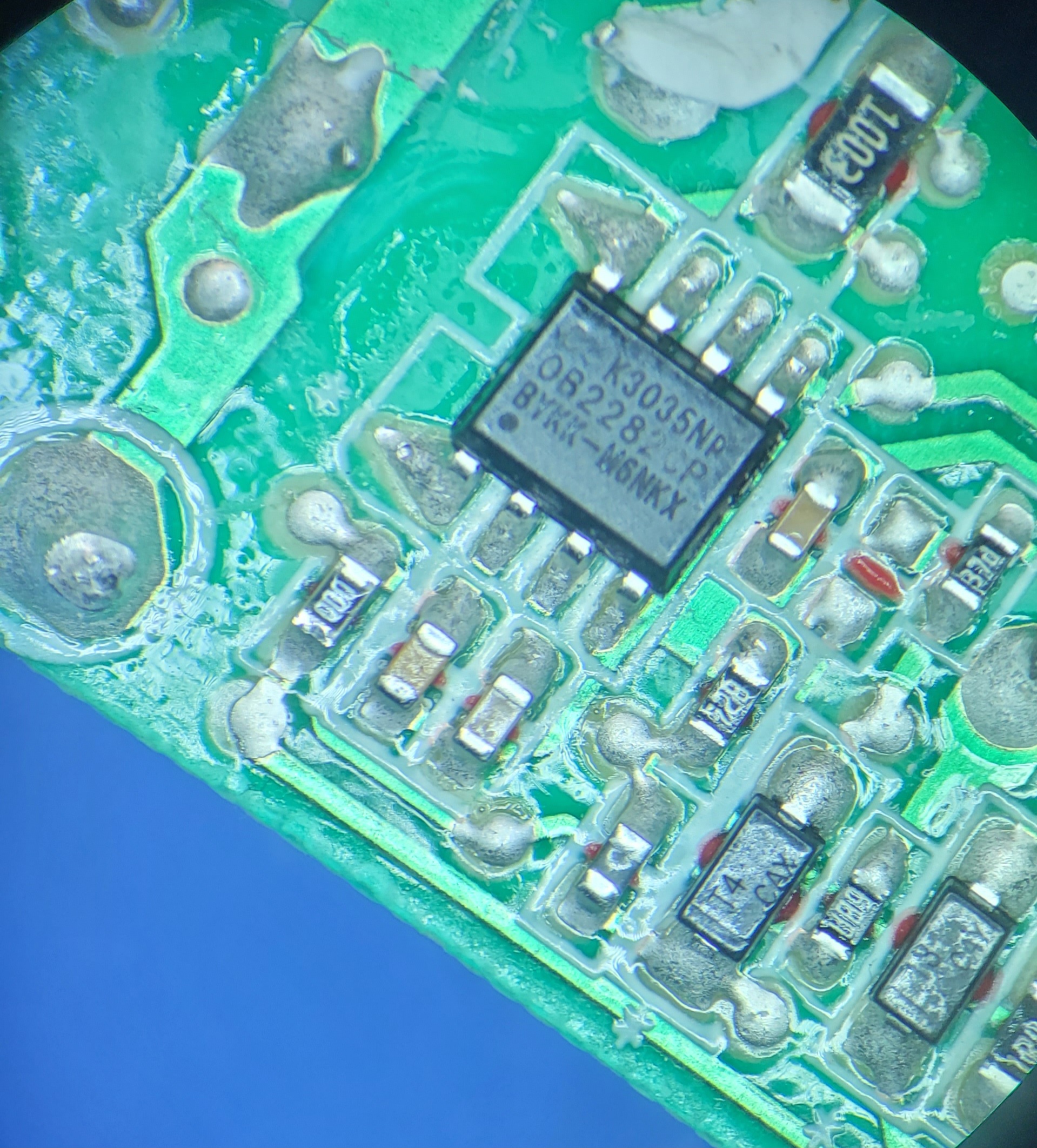

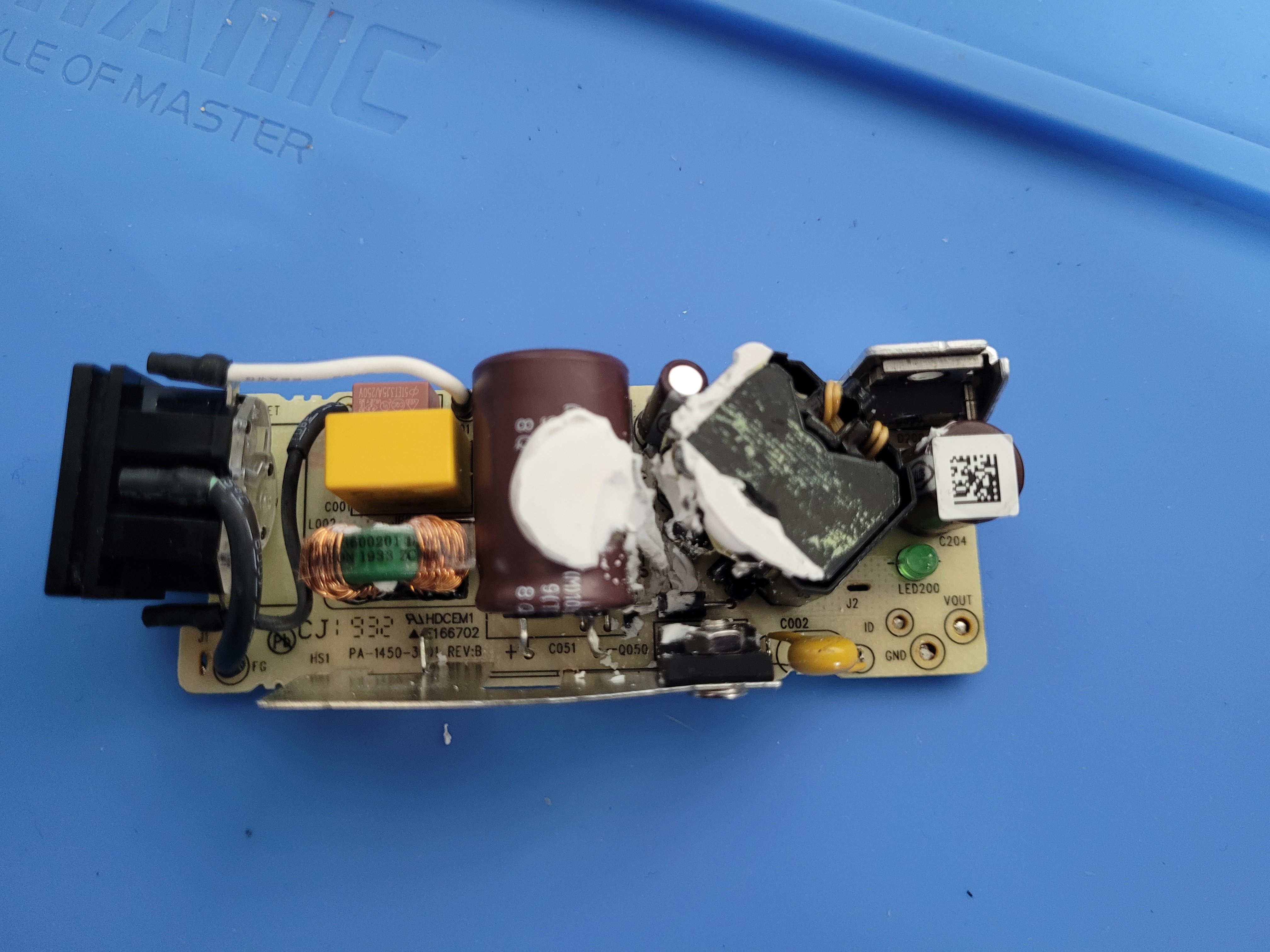

Rozebrałem zasilacz, żeby na szybko pozyskać układ. W środku nie znalazłem układu w obudowie TO–92 lub TSOC. W SOIC znalazłem tylko coś takiego, ale nie wygląda mi to na ten układ. Myślisz, że to jest to ?

quietto napisał(a):Myślisz, że to jest to ?

Myślę że nie, idź po linii ID w zasilaczu i Cię doprowadzi.

A co z tym?

clops35 napisał(a):n.4 PU1801,
n.88 i 122 KBC.

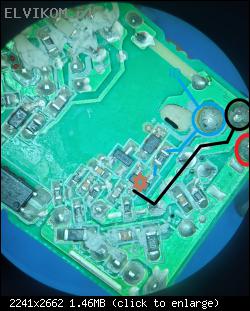

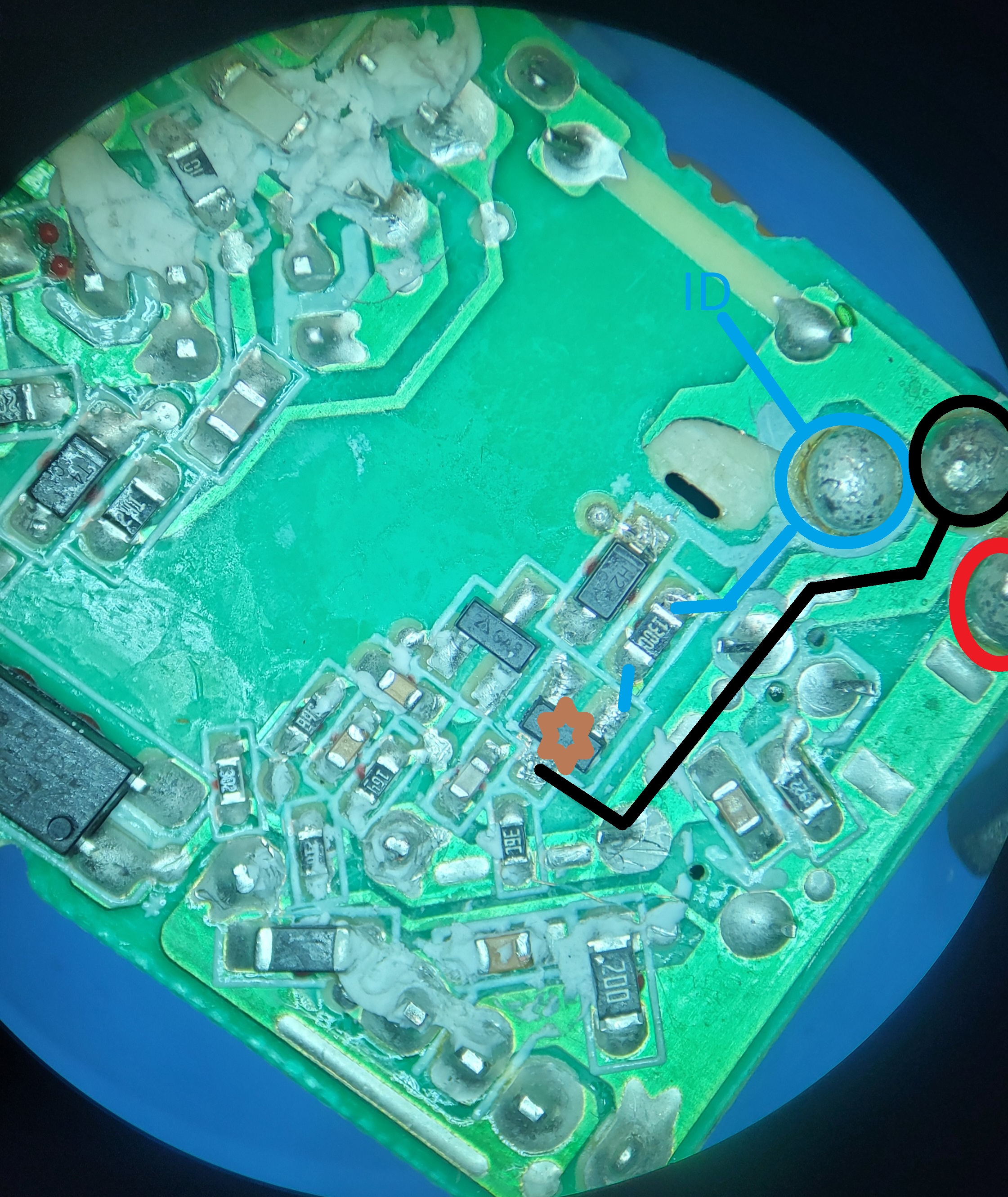

Ok, to chyba ten układ zaznaczony brązową gwiazdką. Potwierdź proszę.

clops35 napisał(a):A co z tym?

Ogarnę kabel pod zasilacz serwisowy i już mierzę

A co jest z drugiej strony płytki?
Czy jest jakiś inny układ do którego prowadzi pin ID?

clops35 napisał(a):Tylko te:
n.4 PU180,
n.88 i 122 KBC.

Jeśli chodziło o PU1801 to n.4 3,3v
KBC
n.88 3.3v
n.122 1v

clops35 napisał(a):A co jest z drugiej strony płytki?

Załączam zdjęcia płytki, osobiście nie widzę niczego podobnego do Dallasa.

clops35 napisał(a):Po wymianie zmierz jaki prąd pobiera płyta po podłączeniu zasilacza, a jaki po naciśnięciu włącznika

Podłączyłem zasilacz serwisowy (+/-). Płyta pobiera 0,05A bez różnicy czy wciśnie się włącznik. Na pół sekundy po podłączeniu zasilacza mignie dioda obok HDMI oznaczona jako LED1
