#1 Dell Precision 7710 - nie można włączyć i wyłączyć przy pomocy włącznika
arjuredi • 27 Лютого 2023, 12:14
Witam.
Oznaczenia na płycie AAPB0 LA-C551P REV:4.0 (A03). Laptop trafił na serwis z usterką wyłączania się po kilku minutach obciążenia np. grą. Okazało się, że uszkodzony jest mniejszy wentylator, zamówiony został kompletny, oryginalny układ chłodzenia z della i pod tym kątem wszystko wróciło d normy. Problemem jest natomiast brak możliwości włączenia i wyłączenia sprzętu przy pomocy włącznika. Na płytce włącznika napięcie po wciśnięciu włącznika spada z 3V do 0V.
Na złączu na płycie (od prawej strony) mam następujące napięcia:
n1. - 3V po wciśnięciu włącznika spada do 0V
n.2 - 5,1V
n.3 - 0V
n.4 - 2,35V
n.5 - 0V
n.6 - 0V.
Po podaniu napięcia z zasilacza laptop sam się włącza, zamykając system sprzęt się wyłączał, ale po ok. 10 sekundach wzbudzał się ponownie. Zaktualizowałem bios do najnowszego i teraz po podaniu napięcia z zasilacza laptop sam się włącza, zamykając system już się nie wzbudza. Jednak na samej baterii nie można go włączyć z przycisku. Bateria ładuje się poprawnie.
Proszę o dalsze wskazówki.
Oznaczenia na płycie AAPB0 LA-C551P REV:4.0 (A03). Laptop trafił na serwis z usterką wyłączania się po kilku minutach obciążenia np. grą. Okazało się, że uszkodzony jest mniejszy wentylator, zamówiony został kompletny, oryginalny układ chłodzenia z della i pod tym kątem wszystko wróciło d normy. Problemem jest natomiast brak możliwości włączenia i wyłączenia sprzętu przy pomocy włącznika. Na płytce włącznika napięcie po wciśnięciu włącznika spada z 3V do 0V.
Na złączu na płycie (od prawej strony) mam następujące napięcia:
n1. - 3V po wciśnięciu włącznika spada do 0V
n.2 - 5,1V
n.3 - 0V
n.4 - 2,35V
n.5 - 0V
n.6 - 0V.
Po podaniu napięcia z zasilacza laptop sam się włącza, zamykając system sprzęt się wyłączał, ale po ok. 10 sekundach wzbudzał się ponownie. Zaktualizowałem bios do najnowszego i teraz po podaniu napięcia z zasilacza laptop sam się włącza, zamykając system już się nie wzbudza. Jednak na samej baterii nie można go włączyć z przycisku. Bateria ładuje się poprawnie.
Proszę o dalsze wskazówki.

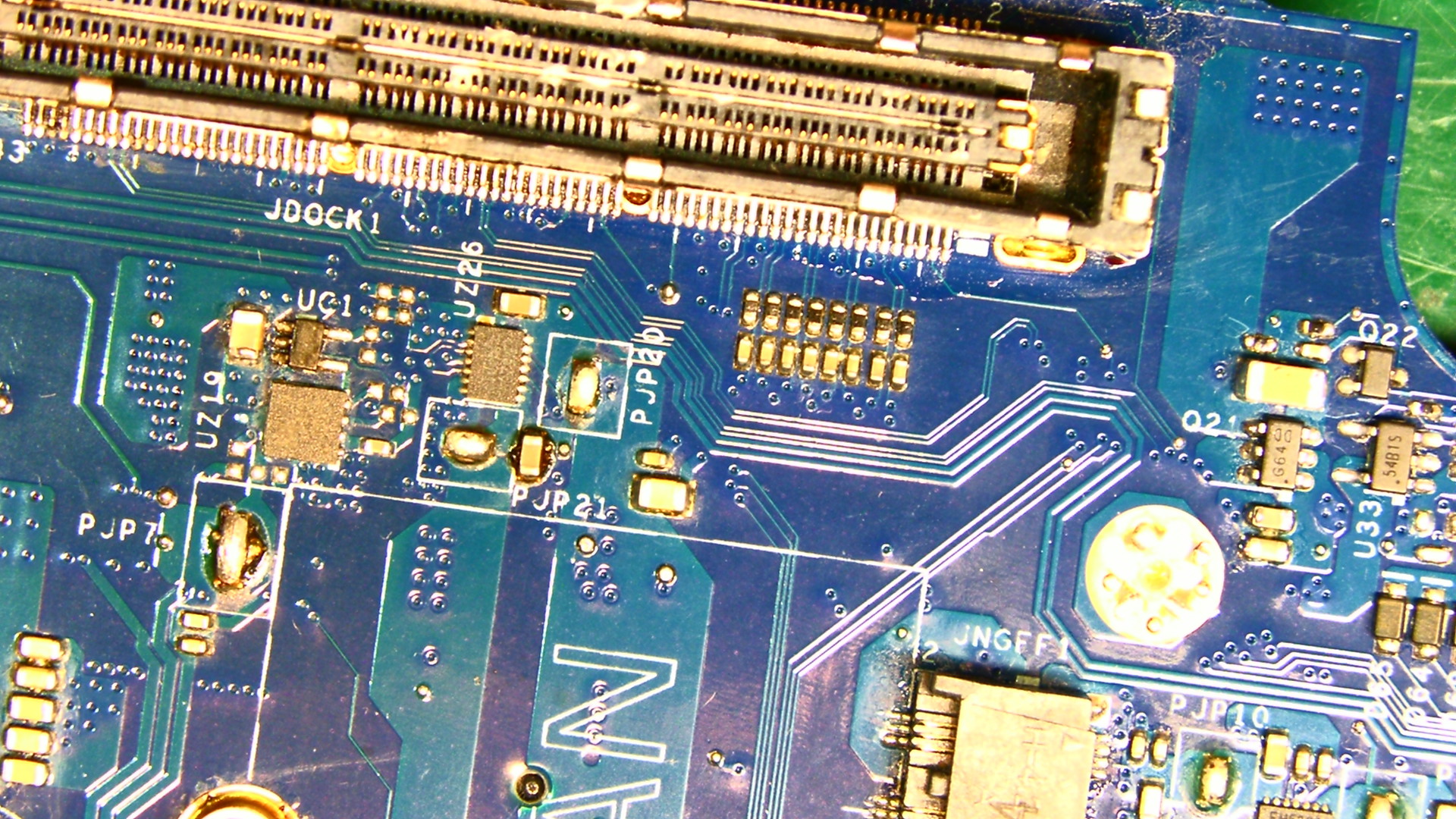

Mój zasilacz serwisowy ma ograniczenie prądu do 10A, więc płytę uruchamiam na zasilaczu od della. Po naciśnięciu włącznika dioda przy włączniku zaświeca się na 20 sekund po czym gaśnie. Poniżej podaję napięcia i rezystancję na poszczególnych cewkach i proszę o dalsze wskazówki:
