Dell Precision 7520 - nie wykrywa zasilacza

Witam.
Płyta LA-E311P, nie wykrywa zasilacza, natomiast pracuje na samym zasilaczu, na samym akumulatorze i na zasilacz + akumulator.
Sprawdzone:
- dwa oryginalne zasilacze Della (90W i 180W),
- gniazdo zasilania sprawne,
- sygnał NB_PSID 3,3V,
- tranzystor PQ2 dla testu zmostkowane dren-źródło (na bramce 5V, tj. PSID_DISABLE# stan wysoki),
- PU1, dla testu zmostkowane NC-COM (pin 6 GPIO_PSID_SELECT stan niski),
- po zmostkowaniu PQ2 i PU1 przejście pomiędzy pinem gniazda zasilania a PS_ID tj. oporność 33Ω (opornik PR9),
- sprawdzając oscyloskopem, brak przebiegu na NB_PSID/PS_ID, jedynie 3,3V,
- na PU700 pin 5 ACOK 3,3V, pin 24 REGN 6,0V.
Jakie są potrzebne sygnały, aby KBC próbował się skomunikować z zasilaczem?
Z góry dzięki.

Hello!

The MEC KBC chip is very likely damaged and needs to be replaced.

Dzięki za odpowiedź.
Na płycie jest MEC5085-LZY (U51). Jeśli się nie mylę to on chyba nie wymaga programowania?

luielektr написав:Jeśli się nie mylę to on chyba nie wymaga programowania?

It requires programming.

Próbuję odczytać pamięć MEC, ale w SVOD3 wyskakuje informacja "Boot Block in protected mode" mimo zmostkowania do masy FWP#. Mogę odczytać zawartość pamięci, ale bez początkowych 4kB. Być może zmostkowałem złe pady (opornik R879).

The BoardView for this board is currently unavailable, so it's hard to know without removing the KBC chip from the board.
Remove the bridge you made and also remove the KBC chip from the board.
Use a continuity tester and check that there is a continuity between pin B65 of KBC chip and one pin of the alleged place of resistor.

I thought you have got the boardview.

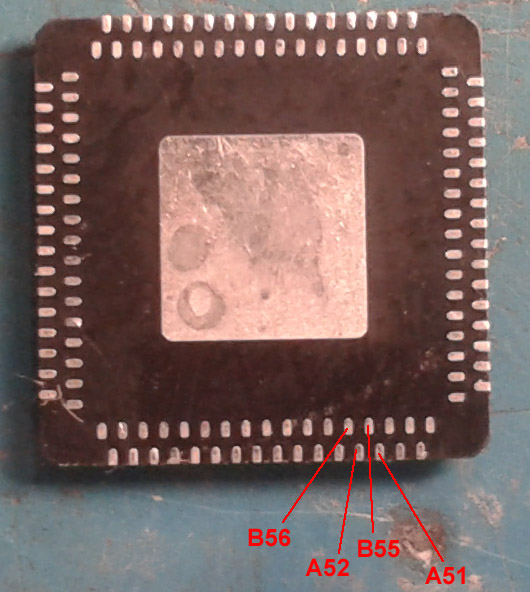

You don't have to remove a MAC to check the continuity, because every pad is accessible. There is leading the every pad outside the package (on the edge of the chip).

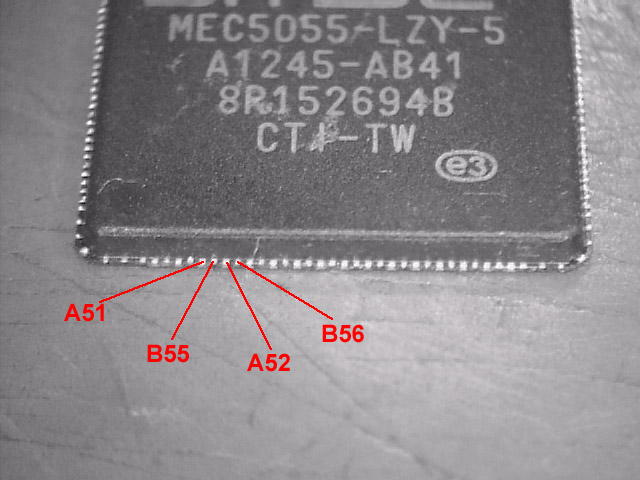

For example:

What is difference between MEC5085-LZY and MEC5085-LZY-4? Will MEC5085-LZY-4 work on this board?
I extracted whole BIN (with BOOT loader) from BIOS from the Dell's website , but I'm not sure if when I will solder the new MEC there will appear the "Boot Block in protected mode".

luielektr написав:What is difference between MEC5085-LZY and MEC5085-LZY-4? Will MEC5085-LZY-4 work on this board?

Unfortunately I don't know.

luielektr написав:but I'm not sure if when I will solder the new MEC there will appear the "Boot Block in protected mode".

Have you checked the continuity?

Sorry, I forgot to write. Yes, I have. There is continuity, this is how I found this connection between KBC and resistor.

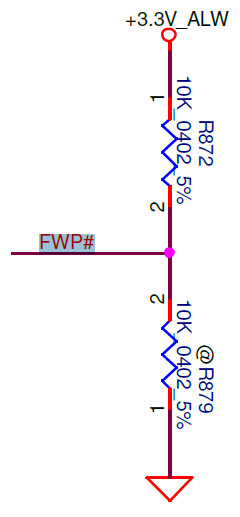

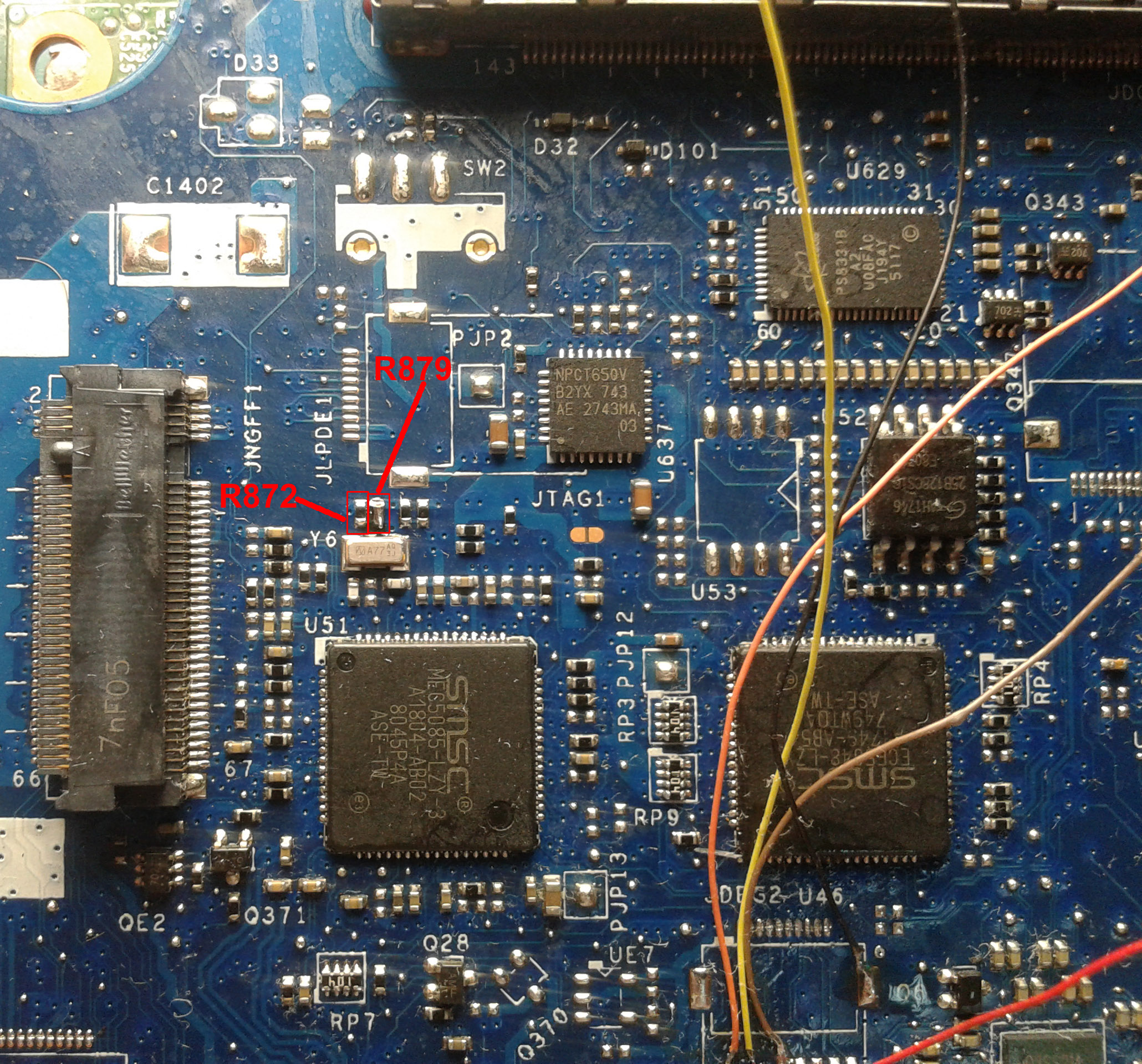

Instead of bridging the resistor R879, switch the resistor R872 to the place of R879 and measure the voltages to ground on both pins of this resistor.

Przeniesienie opornika z R872 na R879 nic nie zmieniło. Napięcie na R879 0V.
Podpięcie JTAG_RST# do SVOD3 nic nie zmieniło. Zwarcie JTAG_RST# do masy (SVOD3 nie może wtedy wykryć MEC'a), chwilowe zwarcie tuż przed próbą odczytu też nie pomogło tzn. pojawia się "Boot Block in protected mode".
Trochę się obawiam wymieniać MEC'a na nowego jeśli po wlutowaniu nie będzie go można w pełni zaprogramować. Obecnie zamontowany na płycie mogę odczytać jak i zaprogramować lecz bez BOOT Loader'a.

Jeden mały krok dla człowiek... udało się "uruchomić" zasilacz, tzn. jest wykrywany, ale niestety mimo informacji, że ładuje to NIE ładuje.

Problemem okazało się wyjście komparatora CMPOUT z PU700 (stan niski).

Według opisu, sygnał CMPOUT/ACAV_IN_NB powinien mieć stan wysoki (osiągnąłem to poprzez usunięcie zwory PR743 i podniesienie ACAV_IN_NB do 3,3V).

Napięcie +DC_IN ma 19,3V, CMPIN 2,55V (przed i po usunięciu zwory PR743). Z dzielnika napięciowego wychodzi CMPIN=2,62V. Wartość CMPIN jest prawidłowa?
Podejrzewam, że uszkodzony może być PU700, więc mimo wszystko zamówię go, ale mam pytanie. Jak zmierzyć wartość napięcia CMP_REF, gdzie ono występuje? Według schematu powinno mieć 2.3V.
Ps. Sprawa odczytu MEC'a wciąż aktualna.

luielektr написав:Napięcie +DC_IN ma 19,3V, CMPIN 2,55V (przed i po usunięciu zwory PR743). Z dzielnika napięciowego wychodzi CMPIN=2,62V. Wartość CMPIN jest prawidłowa?

Sorry, I don't understand you completely. What is an actual voltage to ground on "CMPIN" rail? Is it 2,55V or 2,62V?

luielektr написав:Jak zmierzyć wartość napięcia CMP_REF, gdzie ono występuje? Według schematu powinno mieć 2.3V.

The voltage "CMP_REF" is the reference voltage inside the structure of the charger chip internally determined by the manufacturer of the chip.
The default value of "CMP_REF" voltage is 2.3V, but it can be changed to 1.2V by writhing the "logic 1" into the BIT 7 of the register "ChargeOption1".
This voltage is not accessible from the outside of the chip, so it can't be measured.

Perform the following measurements with the jumper PR743 opened (removed).
- Measure the resistance to ground on pin 14 of charger chip PU700.
- Measure the resistance to ground on pin 24 of chip PU1001.

Po wymianie PU700 wszystko zaczęło działać jak należy.

Napięcie +DC_IN ma 19,3V, CMPIN 2,55V (przed i po usunięciu zwory PR743). Z dzielnika napięciowego wychodzi CMPIN=2,62V. Wartość CMPIN jest prawidłowa?

Napięcia:
+DC_IN=19,3V, CMPIN=2,55V - wartości zmierzone,
CMPIN=2,62V - wartość wyliczona z dzielnika napięcia.
Po wymianie PU700, CMPIN wzrosło do 2,63V.

Perform the following measurements with the jumper PR743 opened (removed).
- Measure the resistance to ground on pin 14 of charger chip PU700.
- Measure the resistance to ground on pin 24 of chip PU1001.

Nie było przywarć, oporność około 30kΩ, po wymianie PU700 ~60kΩ.
Dzięki za pomoc i zaangażowanie.
