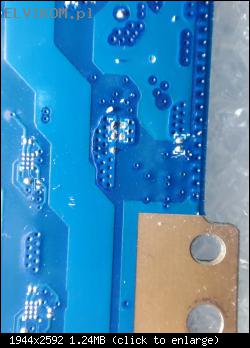

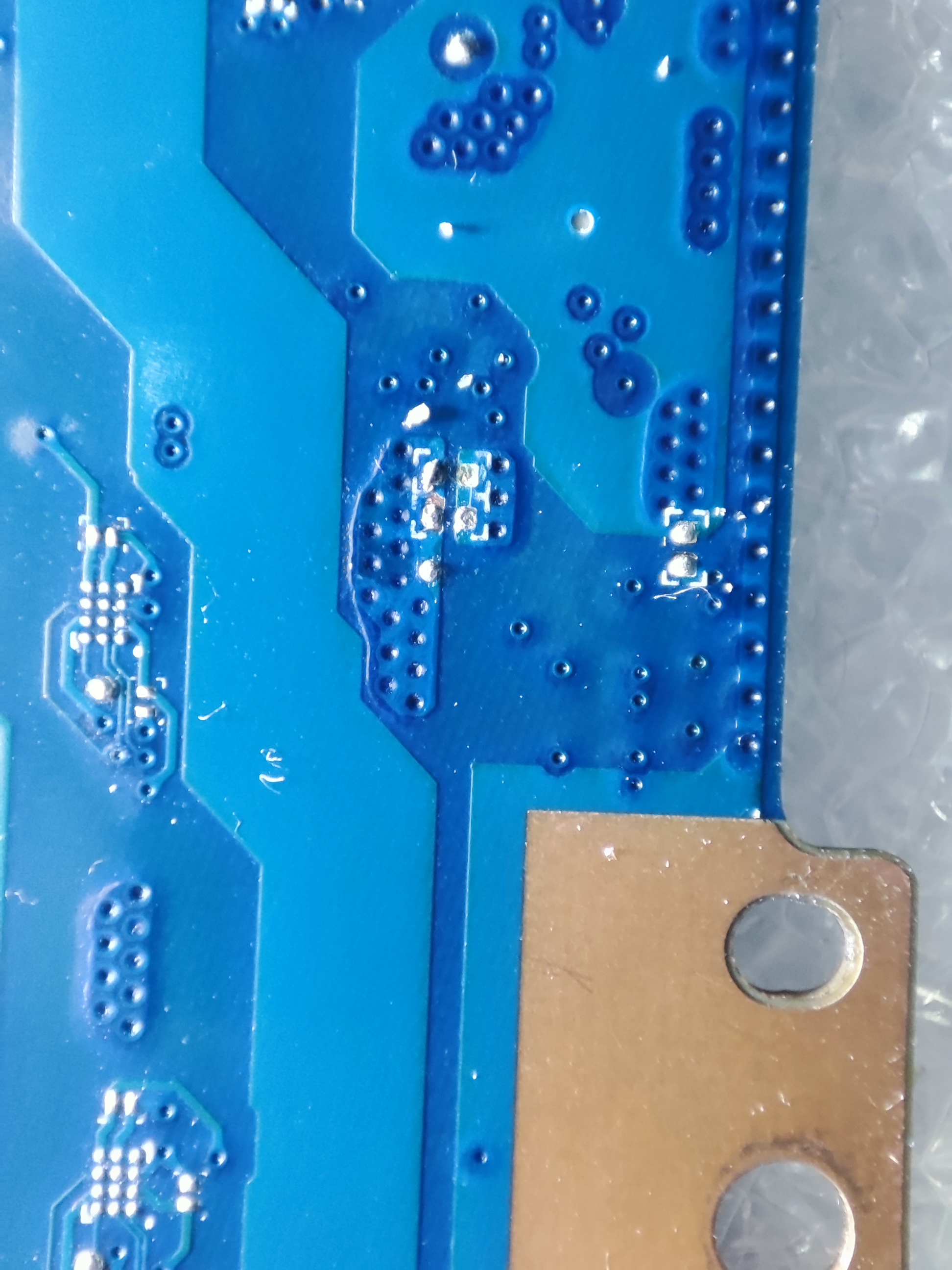

Laptop po niewielkim zalaniu, po umyciu płyty, brak zwarć na cewkach.
Po podłączeniu zasilacza, LED przy gnieździe zapala się na biało, a po podłączeniu baterii na pomarańczowo.
Wygląda na to, że ładowanie działa poprawnie.
Gdy podłączam zasilacz to na cewce PL8600 oraz 8 nodze układu SPI, pojawia się na moment napięcie 3,3Vi zanika

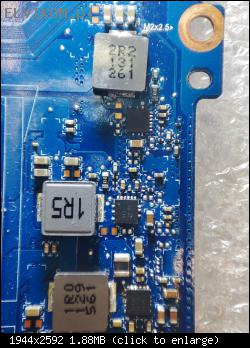

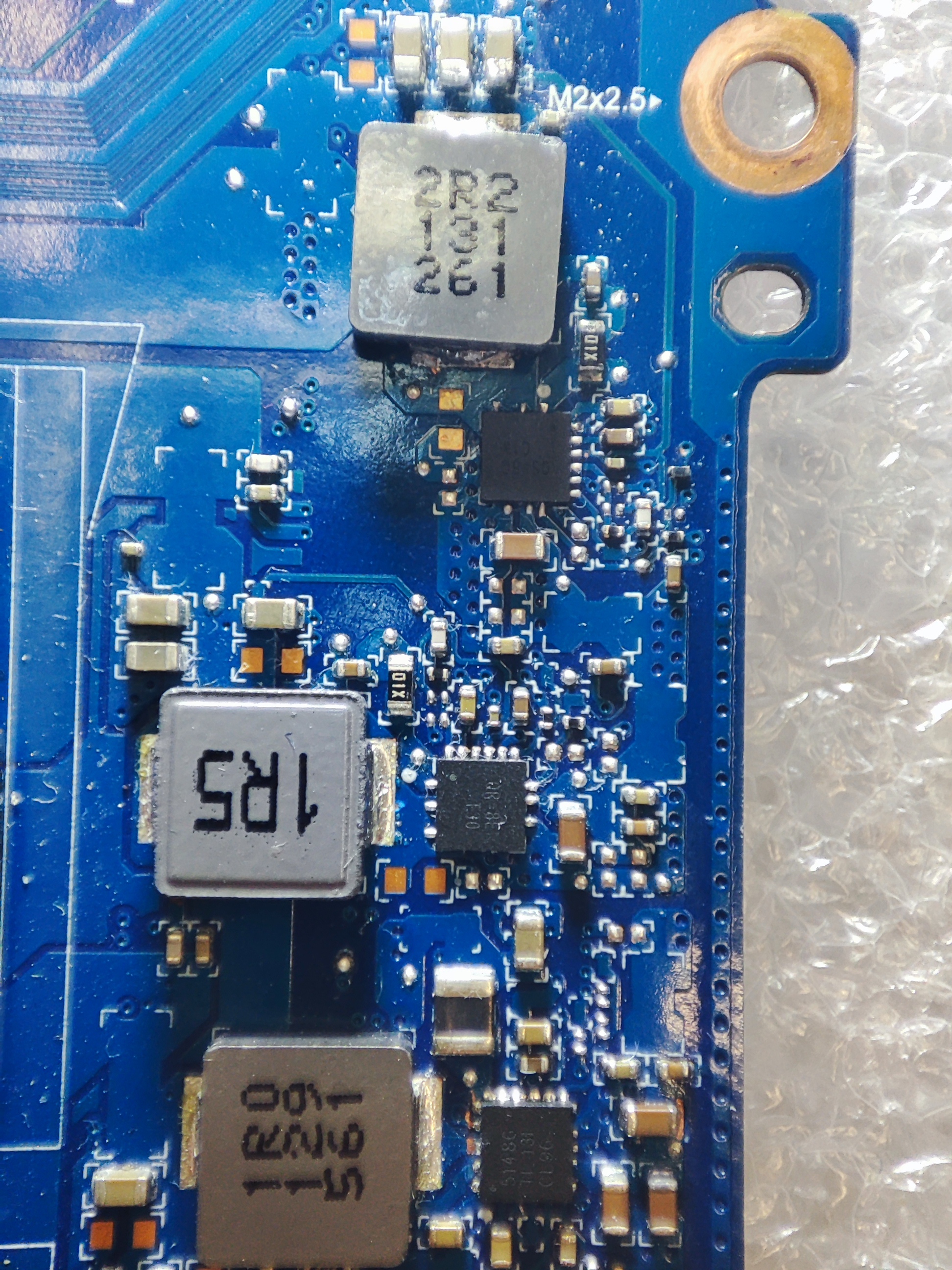

Termowizja wykazała, że w tym czasie nagrzewa się przetwornica 5V PU8601 (RT6318C) i stygnie, dając na cewce PL8601 dziwne napięcie 4,2V.
Takie napięcie utrzymuje się cały czas, a przetwornica już się nie grzeje w tym momencie.
Naciśnięcie włącznika powoduje zaświecenie się jego diody LED i zgaśnięcie (3 razy), po czym laptop wyłącza się, za każdym razem widać na termowizji, jak przetwornica PU8601 grzeje się i gaśnie. Co ciekawe, napięcie +VIN na wszystkich przetwornicach wynosi 13,5V i takie również jest na wyjściu MOSFETU PQ8201. Może tu szukać przyczyny?
Napięcie +PWRSRC na wyjściu mosfetu PQ8200 jest prawidłowe i wynosi ok 19,5V
Nie wiem, czy przywiera przetwornica PU8601, nie ma dostępnych tych przetwornic, więc nie mogę podstawić, można ją zastąpić jakimś zamiennikiem?
Dodam tylko, że napięcie LDO5 z tej przetwornicy wychodzi poprawne.
Jeszcze jedno, w momencie ładowania baterii grzeje się całkiem całkiem mosfet PQ8200, ale napięcie ładowania baterii jest poprawne i wynosi 11,2V
