#1 Acer SP314-51-53XS does not illuminate the screen

от Jmac • 30 Март 2023, 11:41

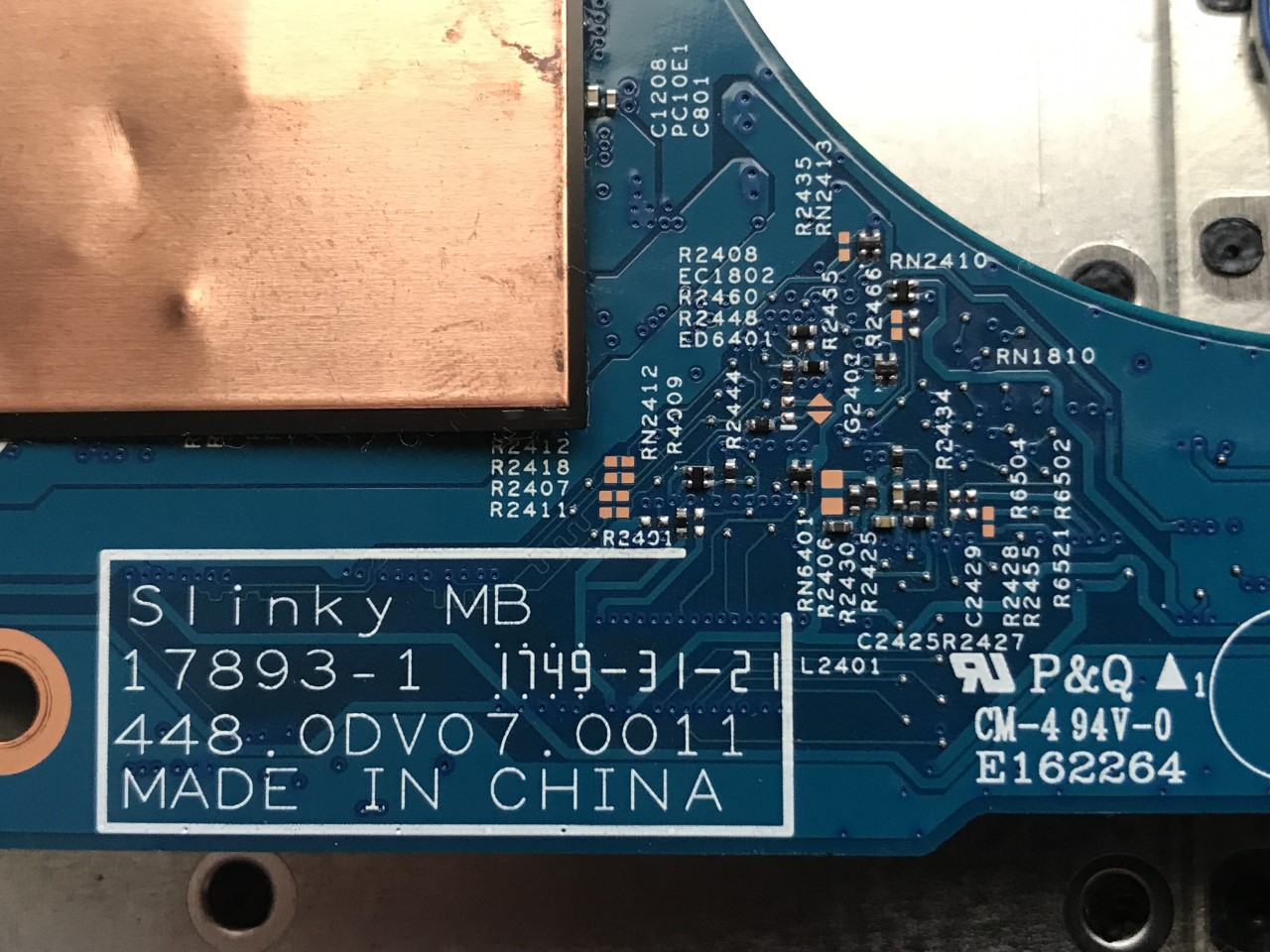

MB I attach a photo
Laptop does not turn on the screen, but through HDMI it works.
In principle, the PCB connector to the display was in poor condition.
After replacing and verifying that there is no loose pin or short circuit.

Re: Acer SP314-51-53XS does not illuminate the screen

от Google Adsense [BOT] • 30 Март 2023, 11:41

#2 Re: Acer SP314-51-53XS does not illuminate the screen

от matic • 30 Март 2023, 14:29
Hello!

Illuminate the internal LCD screen (matrix) with an external light source and check, if the picture is visible.

#3 Re: Acer SP314-51-53XS does not illuminate the screen

от Jmac • 19 Апрель 2023, 11:33
The picture is not visible. No backlight.

#5 Re: Acer SP314-51-53XS does not illuminate the screen

от Jmac • 20 Апрель 2023, 11:10
1- 12V
5- 0V
6- 0V
20- 0V
21- 3.3V

#7 Re: Acer SP314-51-53XS does not illuminate the screen

от matic • 20 Апрель 2023, 19:20
Measure the voltages to ground on pins 1, 4, 8 of transistors PU4301, PU4401.

#8 Re: Acer SP314-51-53XS does not illuminate the screen

от Jmac • 21 Апрель 2023, 10:45
Machine
0V Pin 122 KBC

matic
PU4401
1- 12V
4- 12V
8- 0V

PU4301
1, 4, 8- 0V

#9 Re: Acer SP314-51-53XS does not illuminate the screen

от matic • 21 Апрель 2023, 12:39
Jmac писал(а):matic
PU4401
1- 12V
4- 12V
8- 0V

PU4301
1, 4, 8- 0V
Please, repeat the measurements with the power supply connected to the board.

#10 Re: Acer SP314-51-53XS does not illuminate the screen

от Jmac • 22 Апрель 2023, 12:15
PU4401 PU4301

1- 18.93V 19.9V
4- 1.72V 6.3V
8- 18.91V 19.9V

#11 Re: Acer SP314-51-53XS does not illuminate the screen

от matic • 23 Апрель 2023, 19:33
Remeasure the voltages to ground on pins 1, 5, 6, 19, 21, 25, 28, 29 of LVDS connector EDP1 when the machine is turned on with the internal matrix and the power supply connected to the board.

#12 Re: Acer SP314-51-53XS does not illuminate the screen

от Jmac • 25 Апрель 2023, 11:59
Thank you very much Matic,
1- 11,75
5- 0
6- 0
19- 0
21- 3.3
25- 0
28- 2.2
29- 2.3

#13 Re: Acer SP314-51-53XS does not illuminate the screen

от matic • 25 Апрель 2023, 12:51
Measure the voltages to ground on both pins of fuse F5501 when the machine is turned on with the internal matrix and the power supply connected to the board.

#14 Re: Acer SP314-51-53XS does not illuminate the screen

от Jmac • 28 Апрель 2023, 11:52
18.7V on both sides.

#15 Re: Acer SP314-51-53XS does not illuminate the screen

от matic • 28 Апрель 2023, 15:35
Jmac писал(а):1- 11,75
Jmac писал(а):18.7V on both sides.
The fuse F5501 is directly connected to pin 1 of the EDP1 connector, but you have different voltages on these two pins. How is this possible unless the copper path on the board os broken, which is quite unlikely?

#16 Re: Acer SP314-51-53XS does not illuminate the screen

от Jmac • 29 Апрель 2023, 10:02
The voltage of 11.75V was taken only with the battery and I have verified the same voltage in the F5501.
With feeder, if the values indicated in F5501 correspond to pin 1, it is 18.7V

#17 Re: Acer SP314-51-53XS does not illuminate the screen

от matic • 30 Апрель 2023, 13:50
Set your multimeter to the diode test mode and measure the voltage drops to ground on pins 5, 6, 12, 13, 14, 16, 17, 25, 26, 28, 29, 40 of LVDS connector EDP1 with the matrix disconnected from the board.

#18 Re: Acer SP314-51-53XS does not illuminate the screen

от Jmac • 3 Май 2023, 11:29
5- 0.79
6- 1.14
12- 0.7
13- 0.69
14- 0.65
16- 0.002
17- OL
25- 1.11
26- 0.082
28- 0.56
29- 0.57
40- OL

#19 Re: Acer SP314-51-53XS does not illuminate the screen

от matic • 3 Май 2023, 13:43

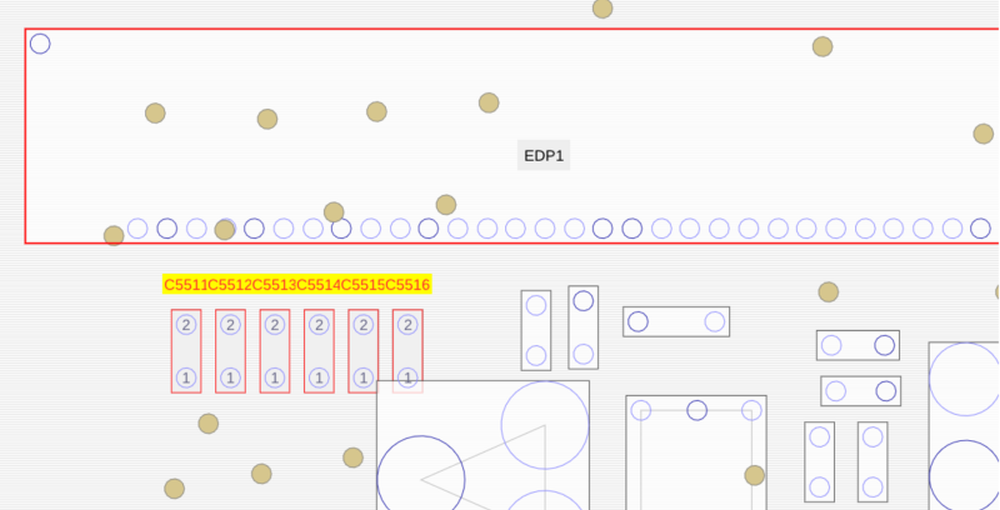

Also measure the voltage drops to ground on pin 1 of capacitors C5511, C5512, C5513, C5514, C5515, C5516 with a multimeter on the diode test mode.

#20 Re: Acer SP314-51-53XS does not illuminate the screen

от Jmac • 4 Май 2023, 10:25
C5511- 0.41
C5512- 0.34
C5513- 0.41
C5514- 0.37
C5515- 0.42
C5516- 0.39
