Platforma: LA-J502P Rev 1.0
KBC: KB9542Q E
Komputer trafił do mnie po zalaniu w okolicach chargera, przetwornicy 3.3v, oraz obok złącza baterii. Płytę wyczyściłem, wymieniłem charger i rezystory na lini rezystora pomiarowego(na obecny moment są zrobione zworki zamiast 3 ohm), przetwornicę 3.3v z drobnicą, główny rezystor pomiarowy, oraz tranzystory PQB4(mark. P5) oraz PQB5 (mark. 8N) zidentyfikowane jako LMUN5113T1G oraz LMUN5236T1G zamieniłem odpowiednio TDTA144E oraz PDTC115EU.115.
Po tej operacji komputer się uruchamia, prawie wszystko działa idealnie. Jedyny problem jaki pozostał to brak ładowania po podłączeniu ładowarki gdy komputer jest włączony, po jej włożeniu wgl. nie zapala się dioda sygnalizująca ładowanie. Natomiast jeśli podepnę ładowarkę do wyłączonego komputera ładowanie się rozpoczyna i jest kontynuowane nawet po uruchomienu.
Charger to ISL9538B, z powodu braku schematu posiłkuje się pinoutem od ISL9538H (post260873.html#p260873)

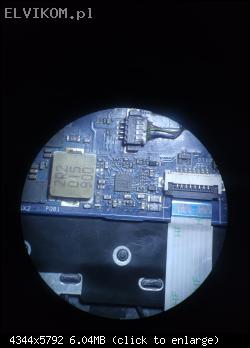

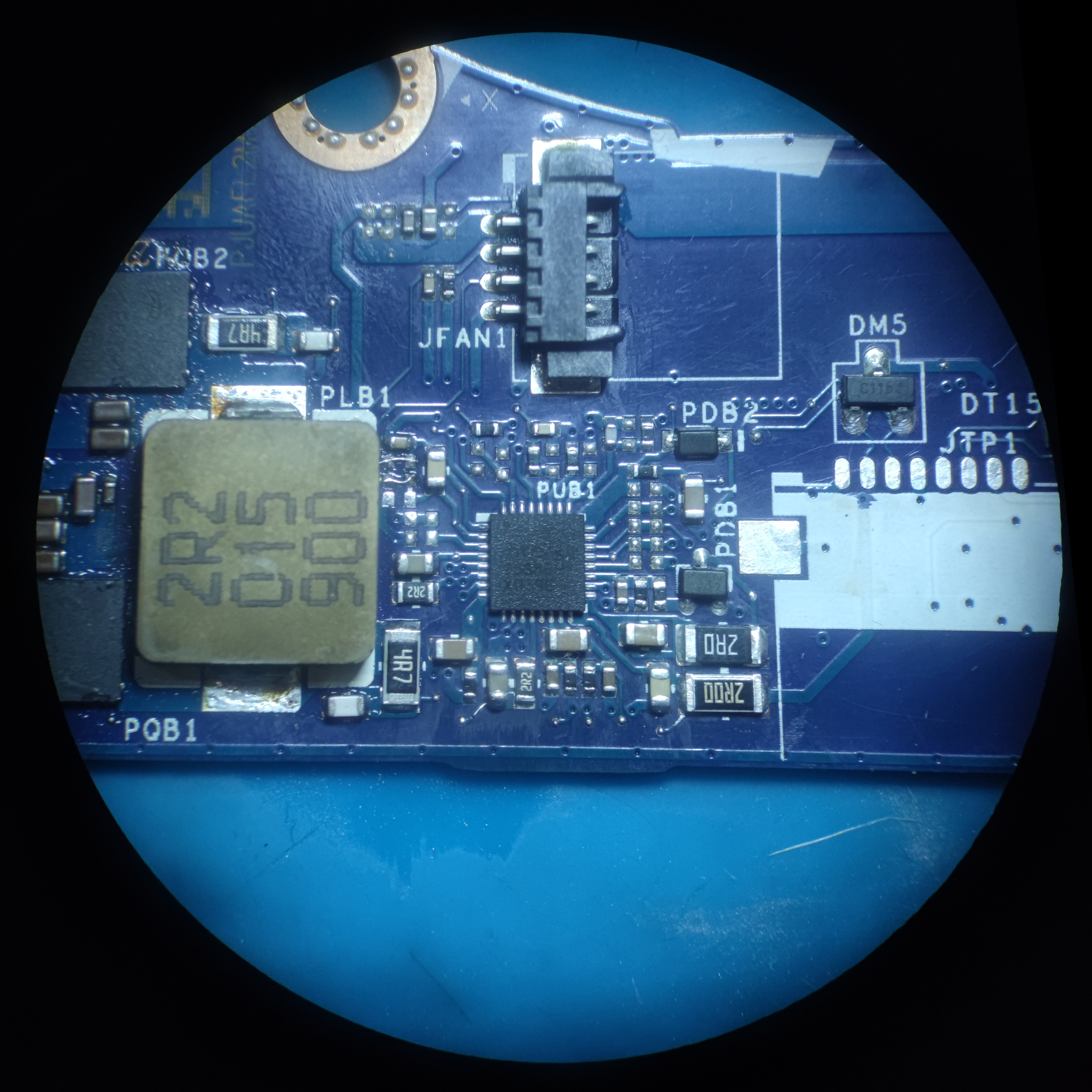

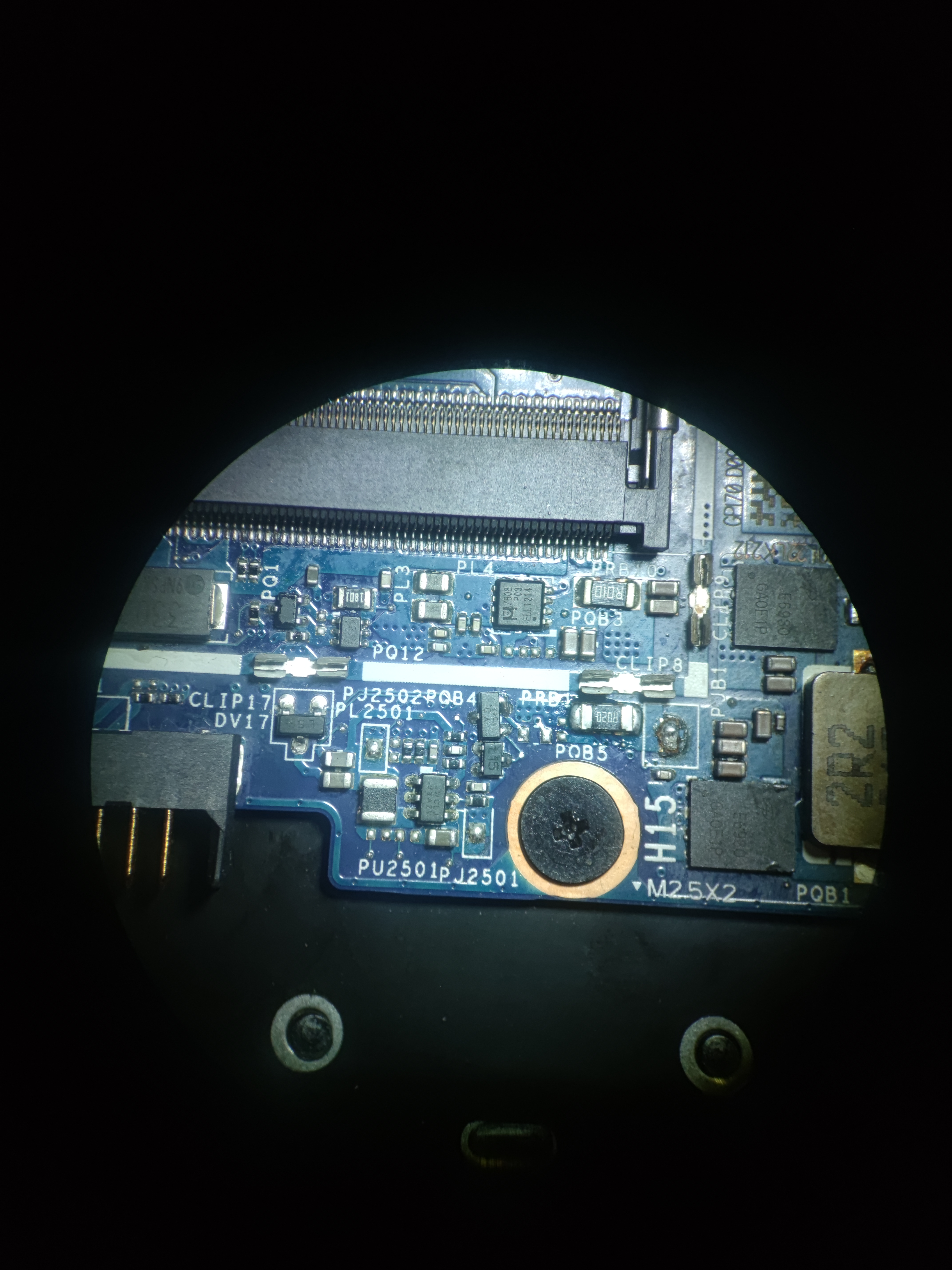

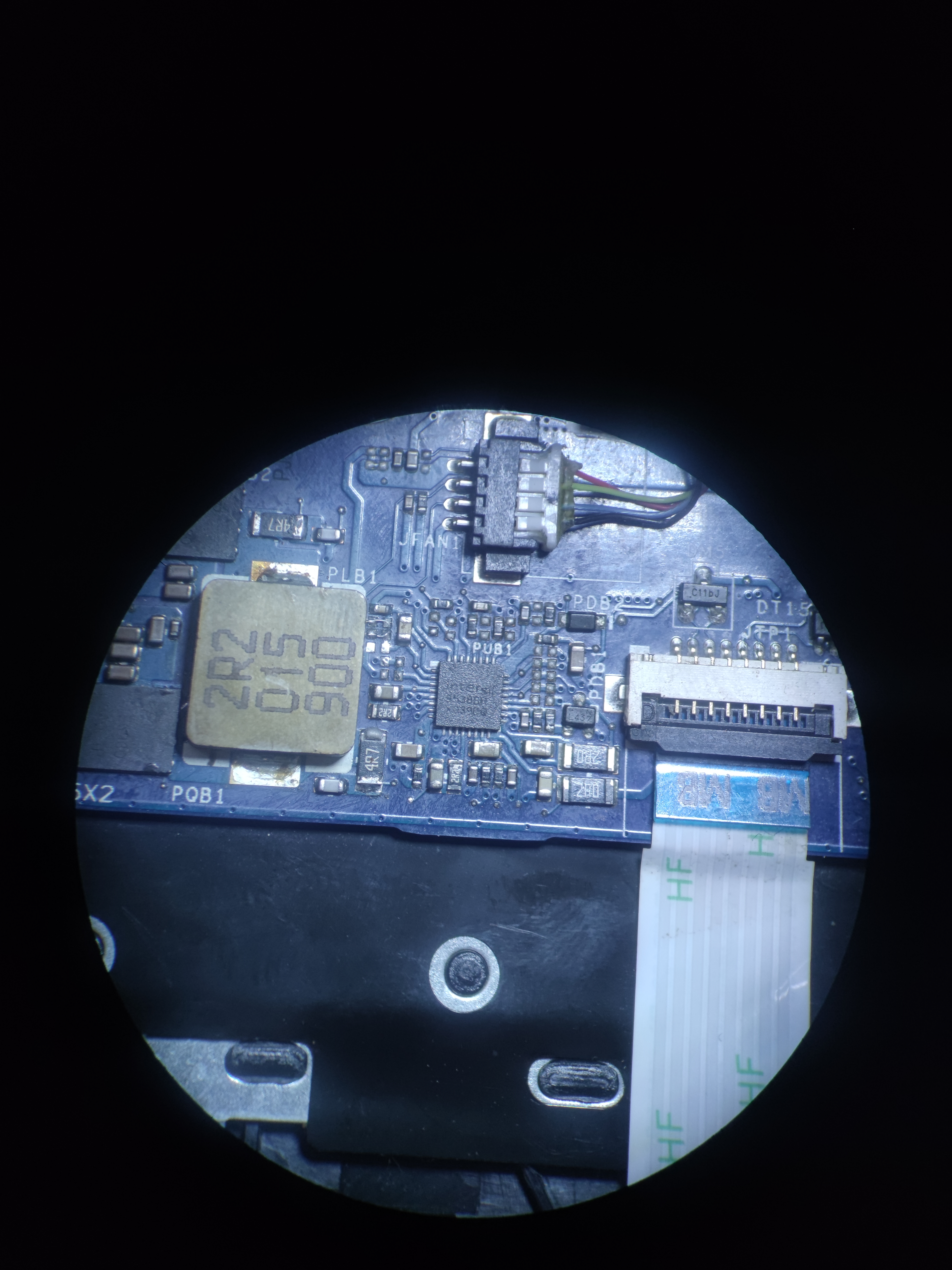

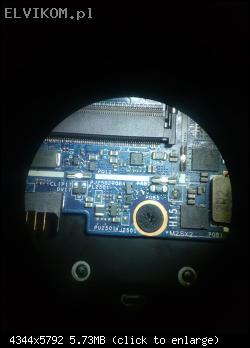

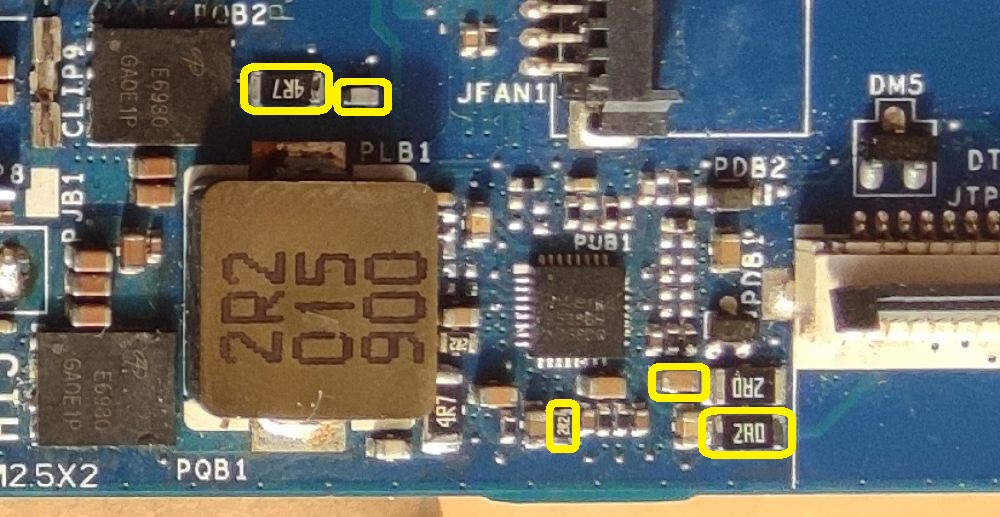

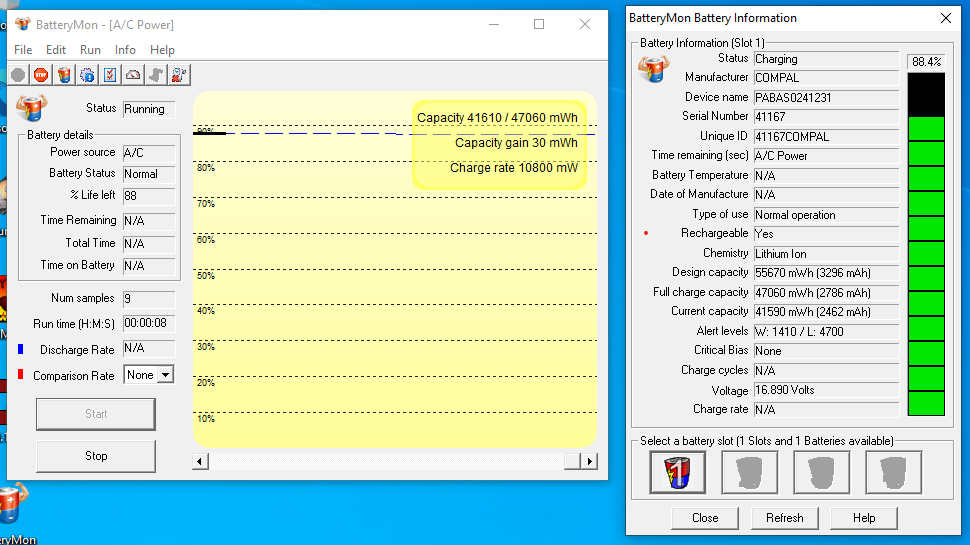

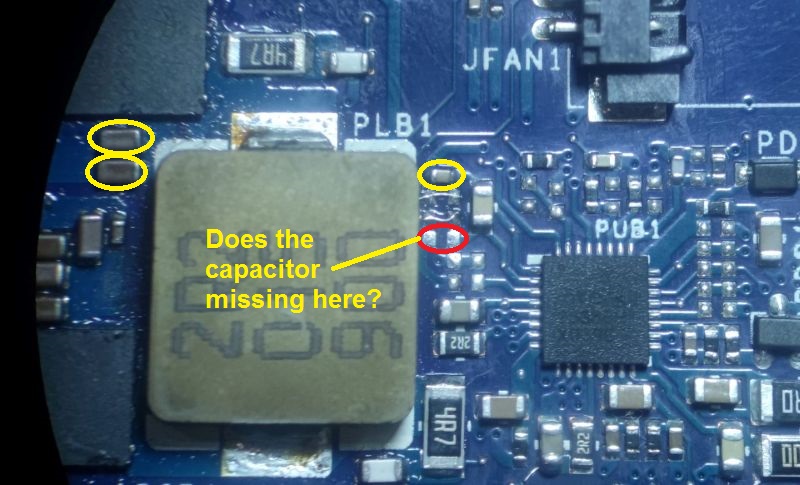

Wrzucam zdjęcia okolich chargera, złącza baterii oraz pomiary na chargerze:
Edit:
Przy ładowarce USB-C to samo zachowanie. Sprawdzałem również inną oryginalną ładowarkę HP oraz podmieniłem po raz kolejny charger. Niestety bez zmian. Posiada ktoś wsad do KBC do tego laptopa?
Edit 2:
pomiary napięć (w voltach) na chargerze po uruchomieniu z podpiętą ładowarką - ładuje:
1 17
2 17
3 17
4 15,58
5 12,65
6 10,75
7 0,7
8 5
9 0,56
10 10,65
11 12,53
12 15,33
13 9,24
14 19,28
15 19,33
16 19,33
17 19,16
18 5,13
19 3,3
20 3,3
21 3,1
22 3,1
23 1,01
24 3,25
25 0,008
26 0,12
27 0,0008
28 1,52
29 0,63
30 3,4
31 17
32 8,67
pomiary napięć (w voltach) po podpięciu ładowarki do uruchomionego laptopa - nie ładuje:
1 17,62
2 17,62
3 17,62
4 12,68
5 8,35
6 7,82
7 0,18
8 5
9 0,16
10 7,64
11 8,19
12 12,53
13 9,27
14 19,48
15 19,49
16 19,48
17 19,67
18 5,12
19 3,33
20 3,33
21 3,1
22 3,1
23 1,01
24 3,25
25 0,0022
26 0,3
27 -0,0007
28 1,47
29 0,17
30 3,37
31 16,3
32 17,61
