#1 Lenovo 320s-15ikb nie ładuje - identyfikacja spalonych elementów
damianos071993 • 22 Березня 2023, 13:39
Dzień Dobry!
Na wstępie chciałbym powiedzieć że historię usterki znam, ponieważ sam ją zrobiłem...

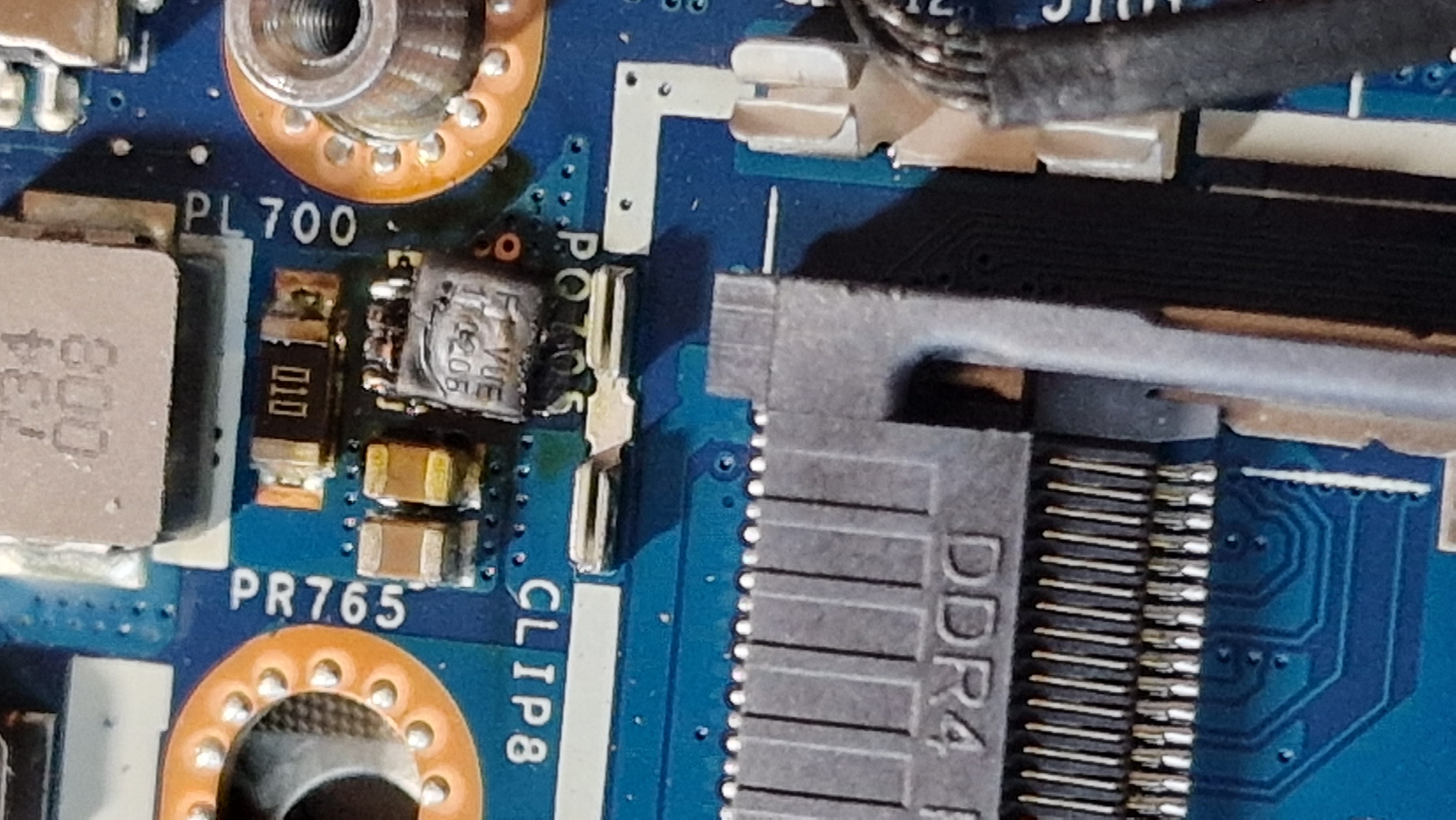

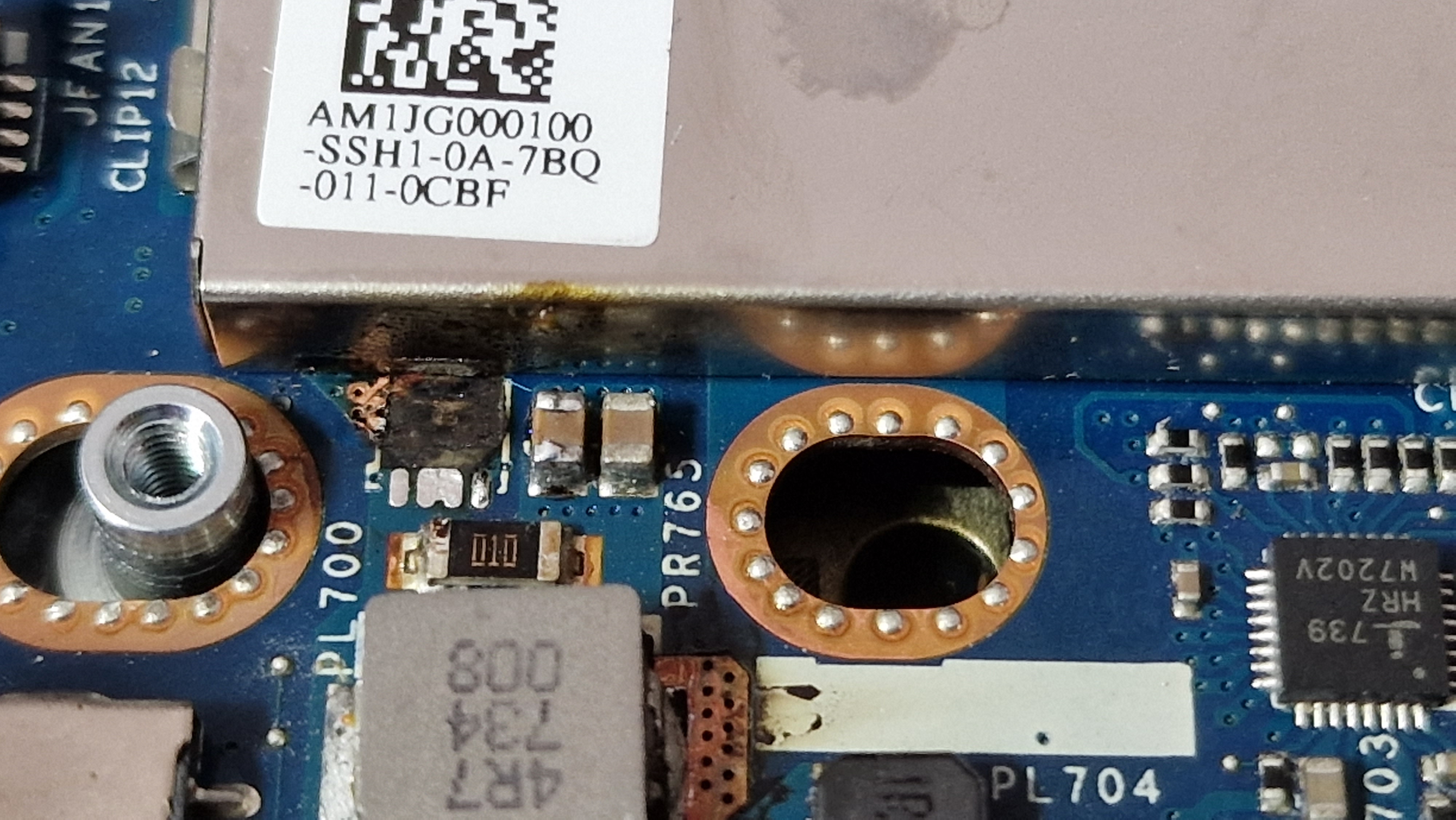

Miało być 10 minut a skończy się mam nadzieję na kilku godzinach. Podczas dołożenia dysku oraz wymiany ramu, w tym modelu jest blacha wciskana zakrywająca ram. I jakoś niefortunnie nie zauważyłem że blacha nie weszła w swoje zaczepy. Podczas skręcania laptopa poczułem smród, blacha zwarła główną linię zasilania na mosfecie PQ705, zwarcie poszło też na drugą stronę płyty wypalając kolejne 2 mosfety oraz laminat. Części wylutowałem, a raczej powycinałem bo miedź sie zespawała z układzikami i oskrobałem dookoła bo wszędzie dookoła zwierało się do masy między warstwami płyty. Na całe szczęście wszystko działa na przewodzie bez problemu, baterię widzi, ale oczywiście nie ładuje. Na wejściu PQ705 jest 20V, więc myślę że to prawidłowe napięcie ale też nie mam pewności.

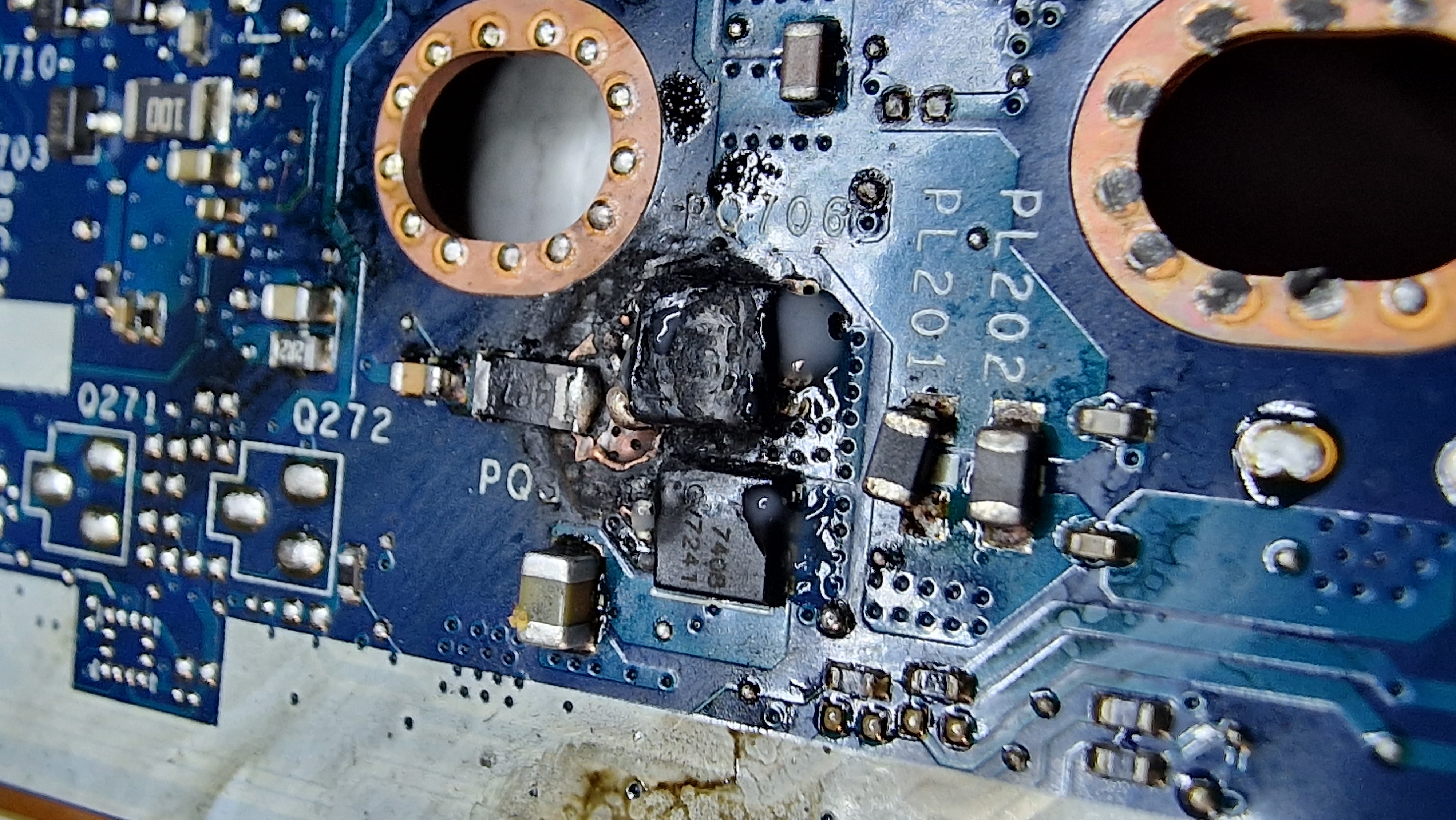

I teraz moja główna prośba przez którą założyłem ten wątek. Potrzebuję pomocy w doborze mosfetów. W PQ705 zachowało się oznaczenie F1 VUE, ale kompletnie internet nic o nim nie mówi, oprócz jednego wątku z laptopem hp, ale nie został on rozwiązany. PQ706 jest totalnie spalony i nie do odczytania a PQ3.. i tu spalony laminat jakoś się zachowało 7408 więc domyślam się że to AON7408.
Nie mam schematu więc też nie mogę odczytać.
Model laptopa Lenovo 320s-15ikb
Model płyty LA-E541P

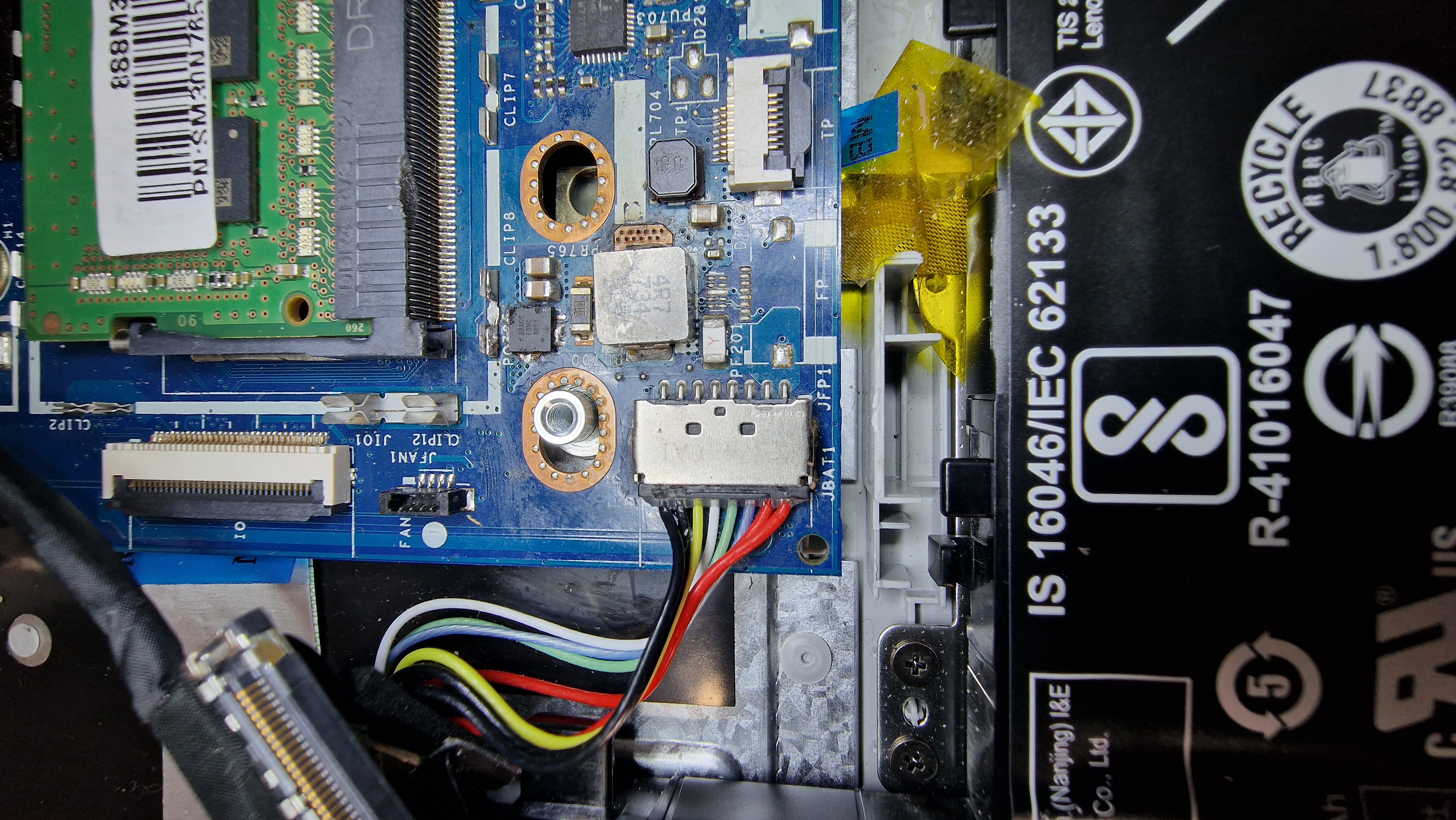

Załączam zdjęcia jak to wygląda.

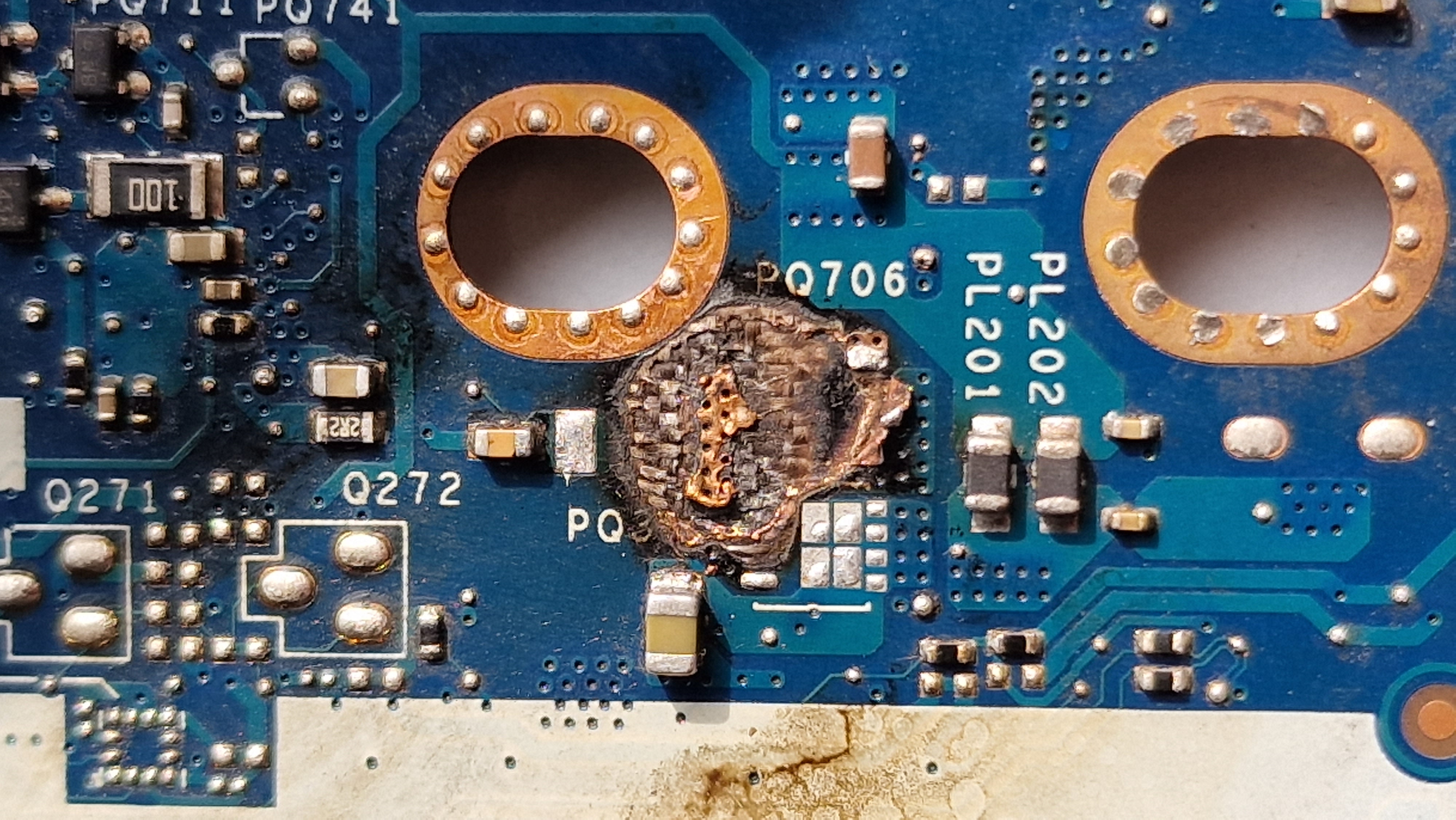

Jeszcze pytanie czy PQ706 od strony gdzie jest PL201 na 3 pinach z lewej powinien mieć połączenie z masą? Nie wiem czy tam jest masa czy jeszcze się zwiera miedzy warstwami.
