Lenovo IdeaPad S340-14API - brak reakcji na włącznik Szukaj w tym temacie

Cześć.

Dostałem laptopa Lenovo IdeaPad S340-14API. Komputer jest prawie martwy. Przy podłączonej baterii i podaniu prądu z zasilacza zaświeca się biała dioda obok wtyku zasilania. Poza tym nic - brak reakcji na włącznik.

Podobno komputer był już w serwisie gdzie stwierdzono że nie są w stanie go naprawić z braku dostępności części.

Płyta główna to LA-H131P rev:1.0

Reset BIOS'u nie pomógł. 3,3V jest na włączniku i w chwili wciśnięcia spada do 0. Na jednej z cewek jest 5V. Więc przetwornice 3,3V i 5V raczej działają. Rezystancja względem masy na 8 nodze SPI = ok 1Ω. Wlutowałem się w 8 nogę SPI, ustawiłem 1,8V (na takie napięcie jest ten układ). Coś obiciąża 1,8VALW. Zacząłem od 2A ale nic się nie działo. Powoli zwiększałem prąd. W okolicach 3,5A zacząłem coś wyczuwać ale bardzo delikatnie. Przy 5A już czuć że grzeje się.. procesor. Ale też coś obok. Coś w okolicach U19, UC11 a może QC3. Ciężko stwierdzić. Chyba jednak najbardziej grzeje się coś w okolicy PU2101. Zdjąłem zworkę PJ802 ale dalej grzeje się to miejsce a rezystancja na 8 nodze SPI jest niska.



Co mogę sprawdzić żeby postawić jasną diagnozę?

bpjl написав:W okolicach 3,5A zacząłem coś wyczuwać ale bardzo delikatnie. Przy 5A już czuć że grzeje się.. procesor.

Hello!
Note that the copper path to the pin 8 of BIOS chip is a low current path and there is a risk to damage the PCB board at such a high electrical currents.

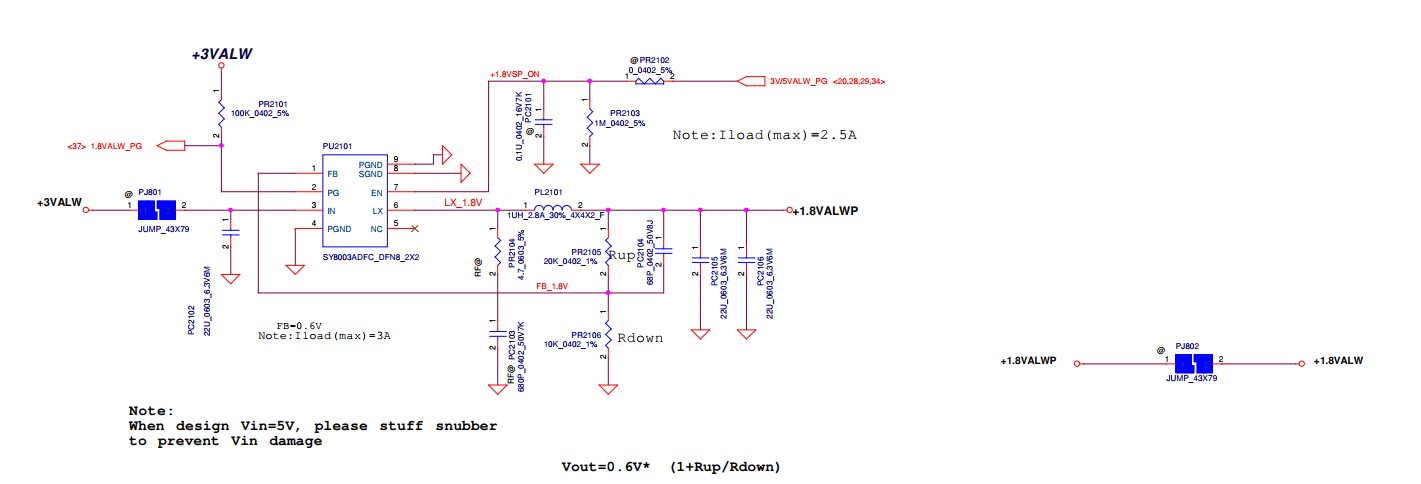

Please, repeat the short circuit test on the "+1.8VALW" power rail, but this time on some stronger path (for example on pin 2 of the jumper PJ802).

bpjl написав:grzeje się.. procesor. Ale też coś obok. Coś w okolicach U19, UC11 a może QC3. Ciężko stwierdzić. Chyba jednak najbardziej grzeje się coś w okolicy PU2101.

Help yourself with a "snow" method as described in the training department of the forum.

Unfortunately there is a high possibility that the short circuit is caused by a damaged APU chip.

matic написав:Note that the copper path to the pin 8 of BIOS chip is a low current path and there is a risk to damage the PCB board at such a high electrical currents.

Thank you for this tip, I will remember it for the future because it is important information. This would also explain why the entire area about which I wrote earlier was heating up. Surely this path was heating up the PCB.

matic написав:Please, repeat the short circuit test on the "+1.8VALW" power rail, but this time on some stronger path (for example on pin 2 of the jumper PJ802).

matic написав:Help yourself with a "snow" method as described in the training department of the forum.

Unfortunately there is a high possibility that the short circuit is caused by a damaged APU chip.

Unfortunately, the first thing to defrost is the CPU. Now I have to tell the sad news to the owner.
