#1 Asus F507U (main X507UBR Rev 2.0) No video

robgerr • 25 Січня 2023, 10:56
Hello, this laptop has the defect that I have no video signal on lvds and also on hdmi. Tried to reprogram the bios with dump taken on the net, clean me of his bios but nothing to do. I did a check on the large inductors and the voltages are all there except on the PL8101 (+VCCGT) inductor where I have 0V. measuring the resistance on this inductor I find 10ohm. The power on absorption is 0.80A. I think this is the defect of the missing video signal but I would like your opinion.
No oxidation in pcb

Re: Asus F507U (main X507UBR Rev 2.0) No video

Google Adsense [BOT] • 25 Січня 2023, 10:56

#2 Re: Asus F507U (main X507UBR Rev 2.0) No video

robgerr • 27 Січня 2023, 11:31

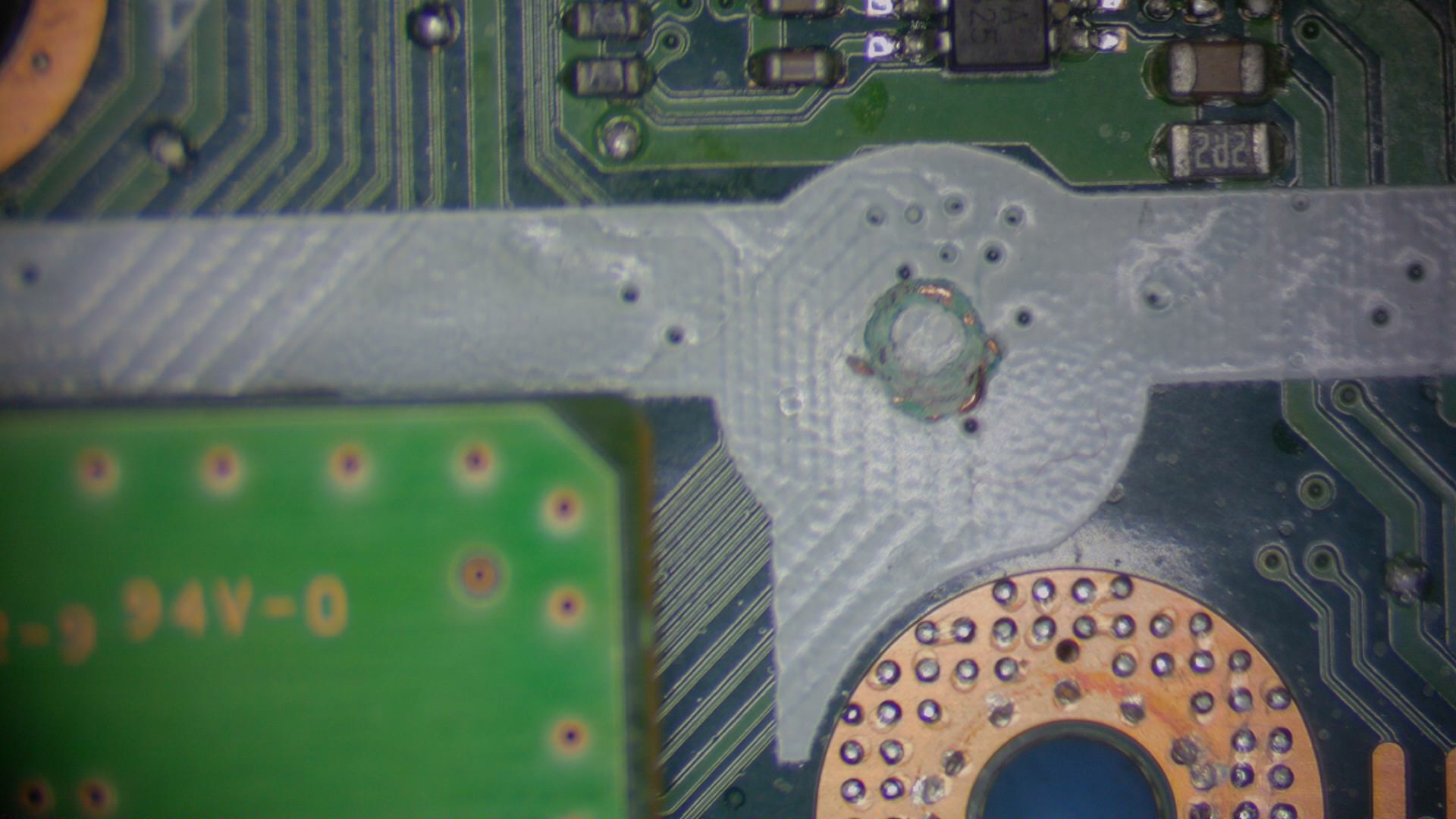

I found the problem. Someone used a longer screw and cut the tracks like in the picture.
Зображення

#3 Re: Asus F507U (main X507UBR Rev 2.0) No video

robgerr • 11 Лютого 2023, 17:15

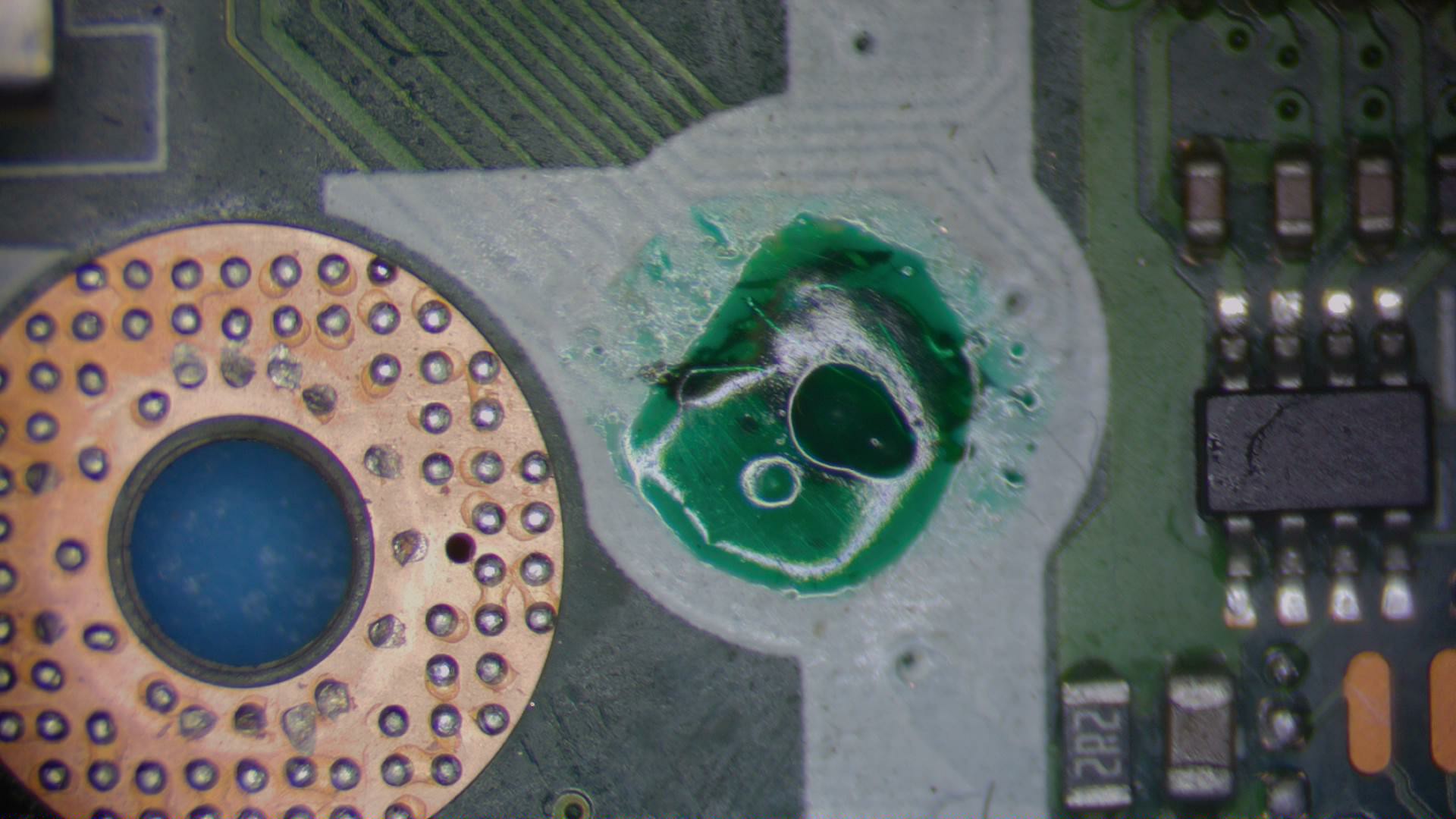

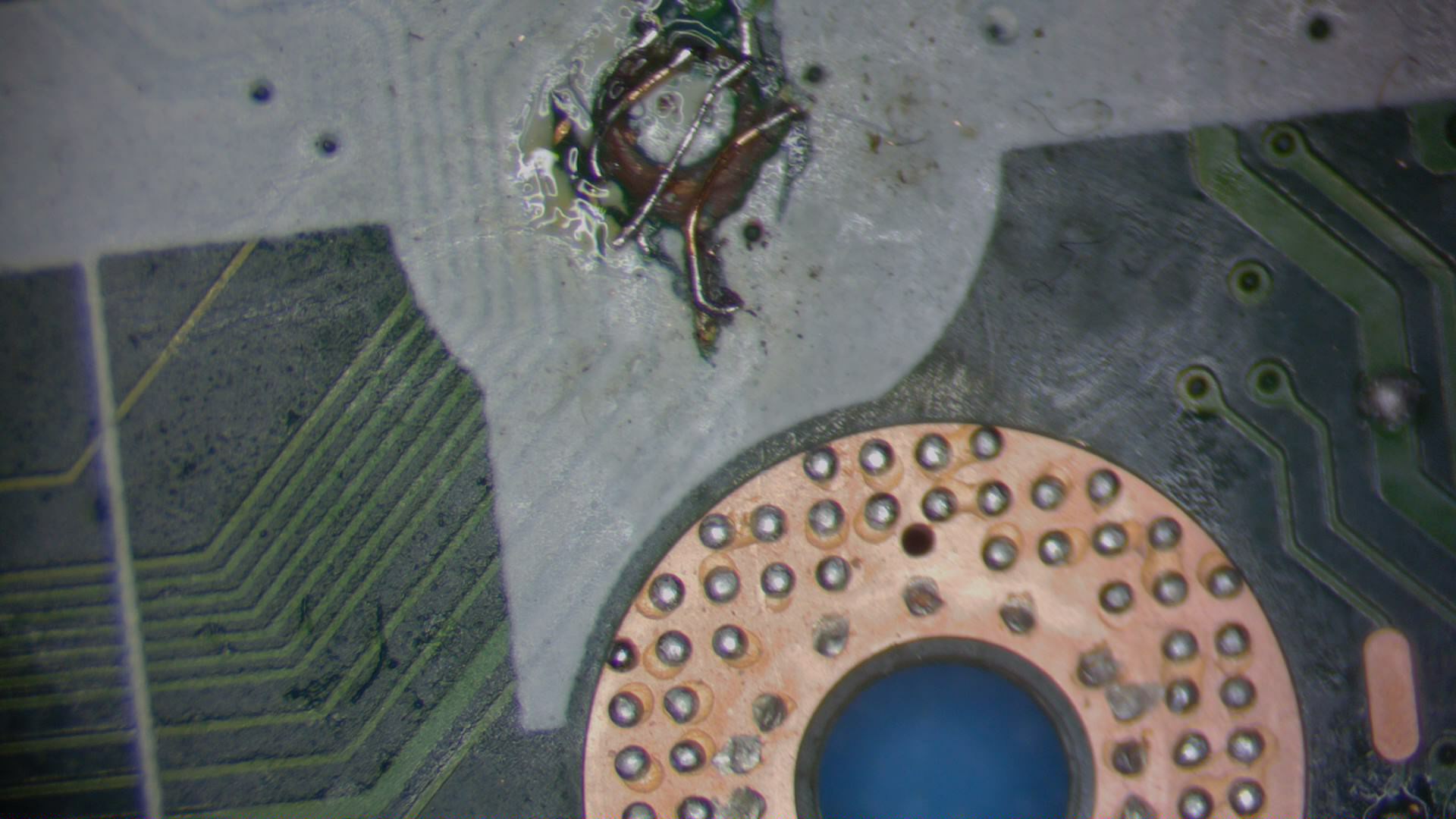

repaired the damaged tracks and solved the problem. For those who run into the same problem, I attach photos of the repair
Зображення
Зображення
