Lenovo G580 LA-7982P rev:1.0 QIWG5 - brak reakcji.

Pacjent jak w tytule, Lenovo G580 LA-7982P rev:1.0 QIWG5 SLJ8E, po wstępnych pomiarach zlokalizowałem uszkodzony klucz przetwornicy 3V oraz niską rezystancję na tej linii (około 2 OHM). Wymiana klucza nic nie zmieniła, zwarcie nie ustąpiło. Po przeprowadzeniu próby zwarciowej podejrzenie padło na uszkodzony PCH (po demontażu jest 9.3 OHM), proszę o potwierdzenie diagnozy.

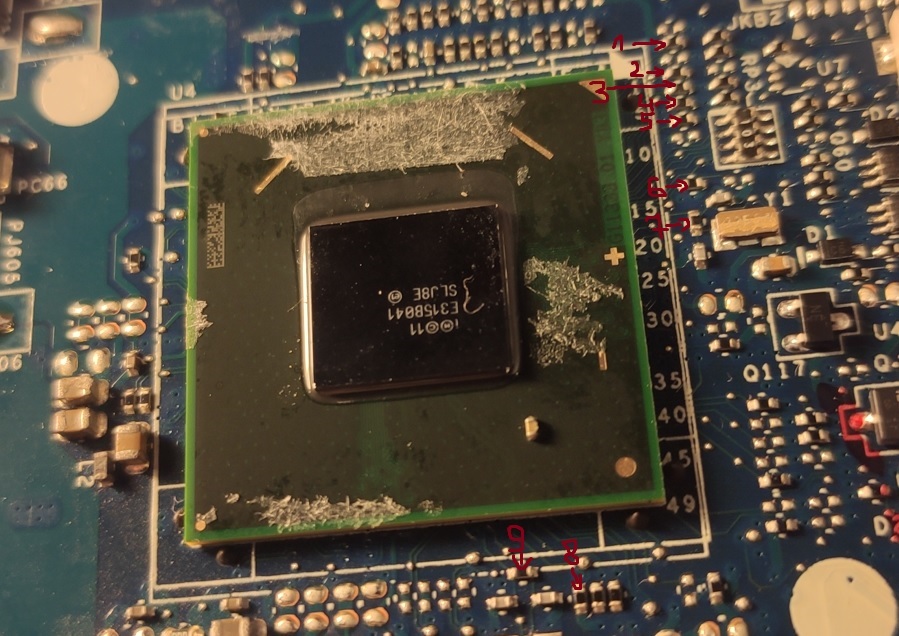

Pojawił się kolejny problem, a nawet dwa. Podczas demontażu PCH odpadły dwa pady (BF3 oraz BH4 lub BH5), na dodatek zmiotłem 9 sztuk drobnicy. Nie posiadam schematu, będę wdzięczny za informację czy pady są NC oraz za identyfikację drobnicy.

ppgg1 написав:zlokalizowałem uszkodzony klucz przetwornicy 3V oraz niską rezystancję na tej linii (około 2 OHM).

Hello!
Are you talking abot the resistance to ground on the 3V coil (PL401)?
If so, this resistance is definitely too low.

ppgg1 написав:Po przeprowadzeniu próby zwarciowej podejrzenie padło na uszkodzony PCH

Yes, the PCH chip is damaged for sure.

ppgg1 написав:(po demontażu jest 9.3 OHM), proszę o potwierdzenie diagnozy.

If this is the resistance to ground on the 3V coil (PL401) with the PCH chip removed, this resistance is still much too low. The correct resistance on this coil should be in kΩ range.
Unfortunately there is a considerable possibility that all chips on the board supplied from the 3V power rail are damaged.
However, repeat the short circuit test with the PCH chip removed from the board.

ppgg1 написав:Podczas demontażu PCH odpadły dwa pady (BF3 oraz BH4 lub BH5), na dodatek zmiotłem 9 sztuk drobnicy. Nie posiadam schematu, będę wdzięczny za informację czy pady są NC oraz za identyfikację drobnicy.

Pin BF3 = Not connected
Pins BH4 and BH5 does not exist on this chip.
If you are not sure, it's best to post a clear picture of the damaged pin on the board with a nearby surroundings.

Missing components are as follows:
1) R544 = Resistor 2.2kΩ/5%, package 0402
2) R186 = Resistor 10kΩ/5%, package 0402
3) R201 = Resistor 10kΩ/5%, package 0402
4) R139 = Resistor 1kΩ/5%, package 0402
5) R192 = Resistor 300kΩ/5%, package 0402
6) R179 = Resistor 330kΩ/5%, package 0402
7) R98 = Resistor 10MΩ/5%, package 0402
8) R210 = Resistor 150Ω/1%, package 0402
9) R169 = Resistor 1MΩ/5%, package 0402

I repeated the short circuit test, found a faulty KBC. After dismantling the KBC, the resistance increased to 50 Ohm. I'm wondering if it makes sense to continue repairing.

Yes, all chips supplied from the "+3VALW" power rail are very likely damaged.
Measure the resistance to ground on pin 8 of BIOS chip.

Thanks for your help, I decided to buy a new motherboard.
