#1 Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się

stasiu20061 • 14 Січня 2023, 22:35
Dzień dobry
Mam laptopa jak w temacie Lenovo G50-45, który jeszcze przed chwilą uruchamiał się do momentu ładowania systemu windows po czym pojawiał się ciemny ekran, matryca zgasła jak róznież spadał pobór prądu do 120mA. W chwili obecnej po wpięciu zasilania z zasilacza serwisowego (bez uruchamiania laptopa) co 1 sek. napięcie zmienia się z 20V i 004mA ma zmianę 16V i 650mA uruchomienie z włącznika nic nie zmienia. Nie widziałem na forum tematu który byłby podobny. Czy spotkał się ktoś może z taką sytuacją? Dodam, że koło układu PC1013 są zwarte 3 kondensatory. Z góry dziękuję za odpowiedź. Pozdrawiam

Re: Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się

Google Adsense [BOT] • 14 Січня 2023, 22:35

#2 Re: Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się

Vogelek23 • 14 Січня 2023, 23:42
stasiu20061 написав:Dodam, że koło układu PC1013 są zwarte 3 kondensatory
Proszę zamieścić fotografię z zaznaczonymi zwartymi kondensatorami. Proszę też zmierzyć rezystancję na tych kondensatorach - jeśli są to kondensatory filtrujące zasilanie CPU lub GPU, to niska rezystancja (rzędu kilku do kilkunastu Ω) może być prawidłowa.

#3 Re: Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się

stasiu20061 • 15 Січня 2023, 11:01

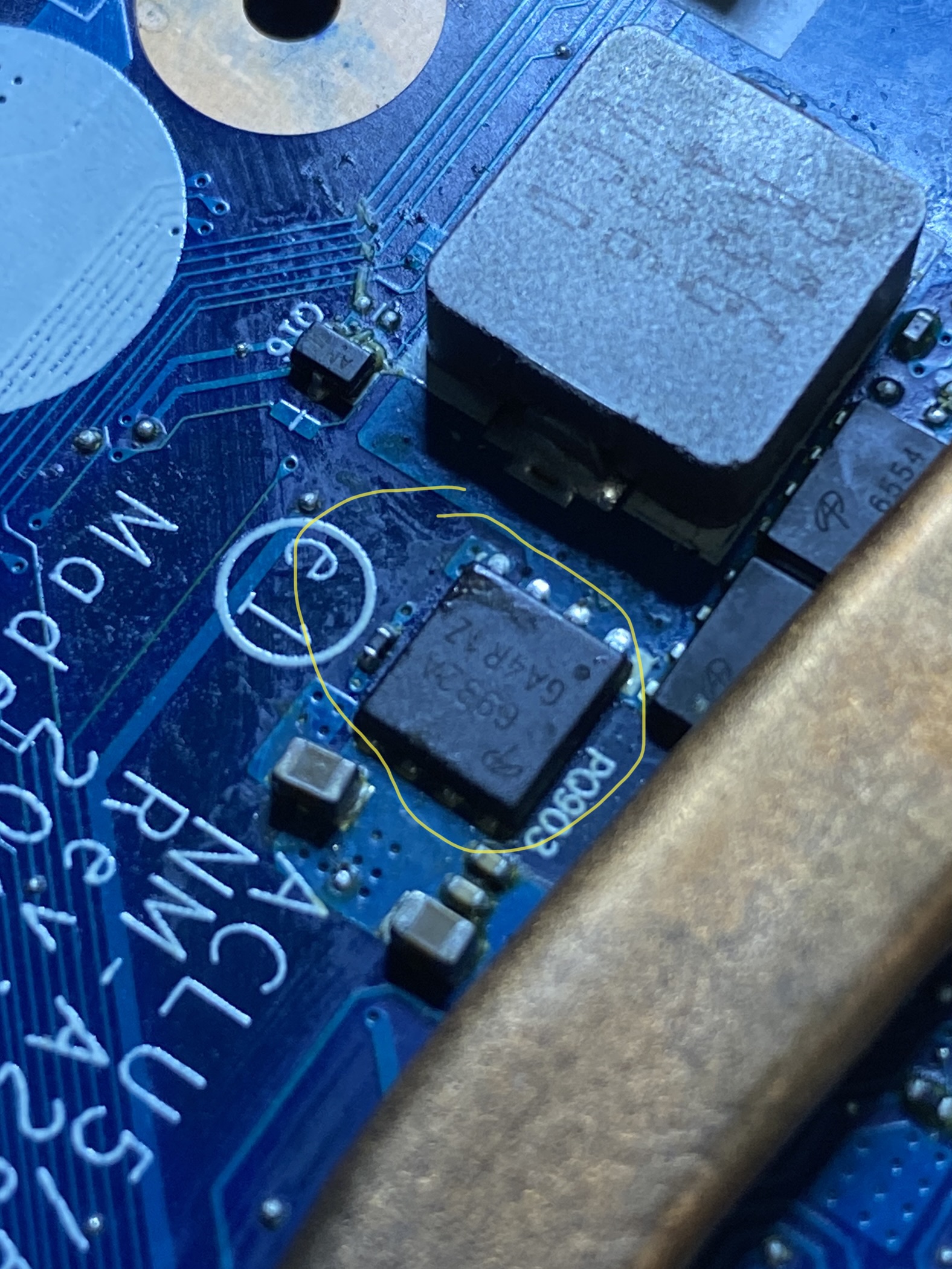

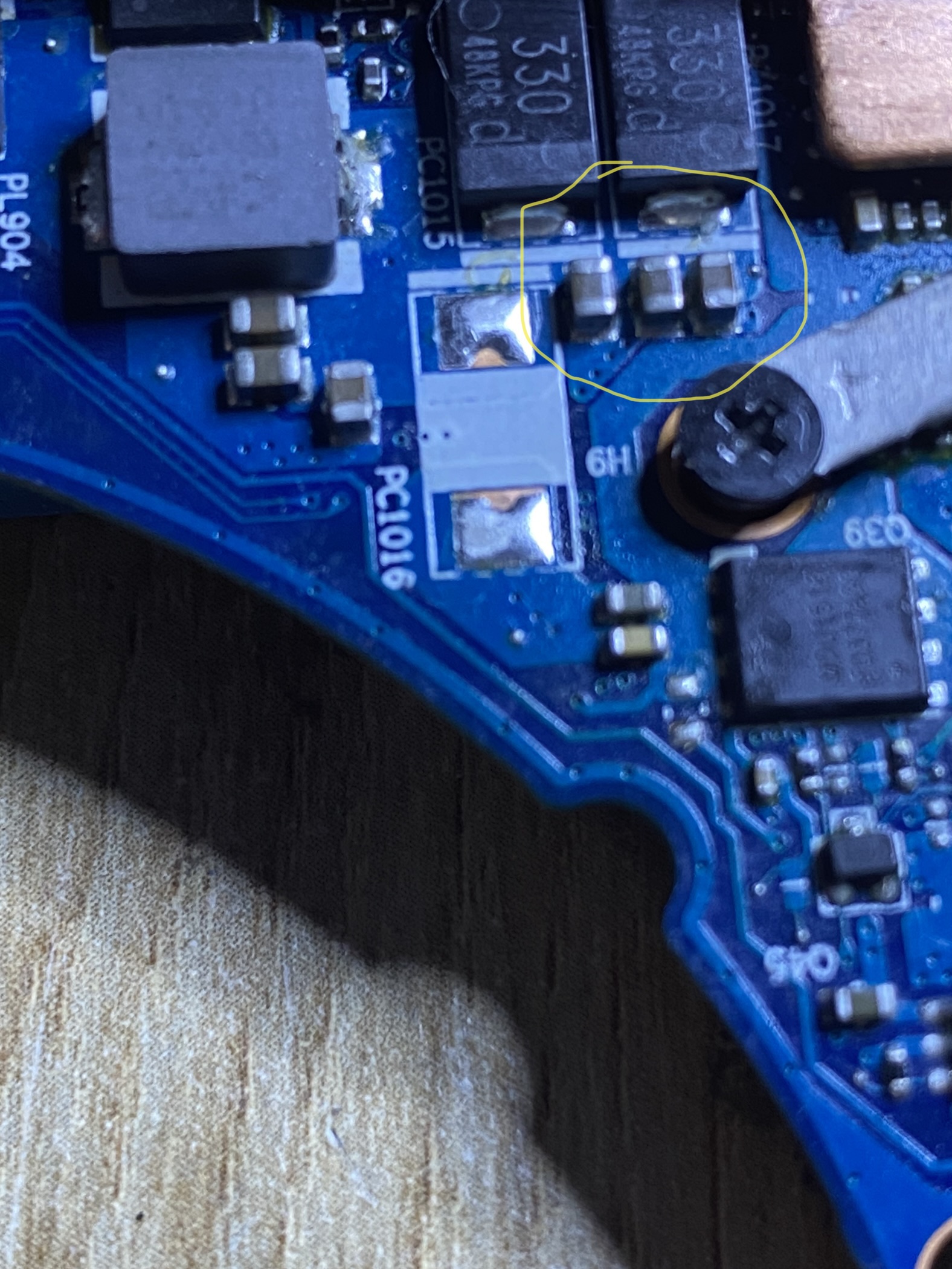

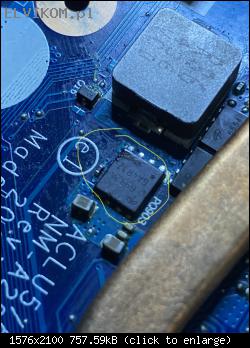

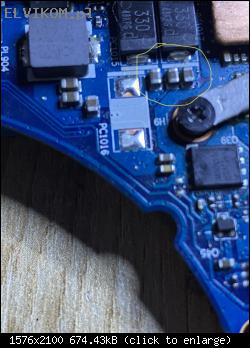

Zrobiłem pomiar wszystkie mają jednakową wartość rzędu 0.1 Ω. Zdjęcie kondensatorów w załączniku. Wczoraj jeszcze posiedziałem trochę i jak wylutowałem układ P0903 to wszystko się uspokoiło(skoki napięcia jak wcześniej pisałem).
Зображення
Зображення

#4 Re: Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się

Vogelek23 • 15 Січня 2023, 15:55
Wylutuj cewki PL903 oraz PL904 i ponów pomiar rezystancji na tych kondensatorach - jeśli nadal będzie zwarcie, to wykonaj próbę zwarciową, opisaną w Szkoleniu nr 1 (dział SZKOLENIA). W tym wypadku maksymalne napięcie próby to 1.5V, więc musisz mieć zasilacz serwisowy o prądzie wyjściowym co najmniej 5A (preferowany 10A) i początkowy prąd próby zwarciowej ustaw na 2-3A. Pamiętaj o tym, że przewody do próby zwarciowej muszą mieć odpowiednio duży przekrój, aby nie traciła się na nich zbyt duża moc. Podczas próby zwarciowej szczególną uwagę zwróć na rdzeń procesora i kondensatory w jego obrębie. Niestety, podejrzewam uszkodzony procesor.

#5 Re: Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się

stasiu20061 • 16 Січня 2023, 20:43
Dzisiaj udało mi się podziałać. Po wylutowaniu cewek zwarcie ustąpiło (podczas próby zwarciowej brak poboru prądu). Po wlutowaniu cewki PL904 nadal to samo(brak zwarcia) natomiast jak wlutowałem cewkę PL903 z powrotem przy próbie zwarciowej bardzo mocno nagrzewał się układ PQ903.
Зображення

#6 Re: Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się

Vogelek23 • 17 Січня 2023, 01:16
stasiu20061 написав:podczas próby zwarciowej brak poboru prądu
Gdzie dokładnie podałeś napięcie do próby zwarciowej?

#7 Re: Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się

stasiu20061 • 17 Січня 2023, 11:39
Napięcie podałem dokładnie na zworkę JP2.

#8 Re: Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się

Vogelek23 • 17 Січня 2023, 13:30
Pozostaw PQ903 wylutowany, wylutuj cewkę PL903 i zmierz rezystancje do masy na OBU padach po wylutowanej cewce.

#9 Re: Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się

stasiu20061 • 17 Січня 2023, 14:44

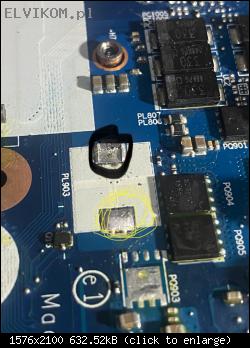

Na polu zaznaczonym na czarno pomiar do masy 0.0 a na żółtym 9.1kΩ. Pomiary na wylutowanym PQ903.

Зображення

#10 Re: Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się  [РІШЕНО] 

Vogelek23 • 17 Січня 2023, 16:12
Wykonaj próbę zwarciową na padzie, zaznaczonym na czarno - napięcie próby 1V, prąd próby ustaw od razu na 5A. To jest linia zasilania CPU, więc w pierwszej kolejności sprawdź, czy nie grzeje się rdzeń procesora - jeśli tak, to jest on uszkodzony.

#11 Re: Lenovo G5-45 ALCU5/ACU6 NM-A281 Rev 1.0 nie włącza się

stasiu20061 • 17 Січня 2023, 21:32
Bardzo dziękuje za pomoc procesor uszkodzony. Pozdrawiam
