#1 laptopa Asus x541ua, płyta główna to - x541uvk rev. 2.0. uszkodzona cewka

grzegorz22 • 9 Січня 2023, 20:54

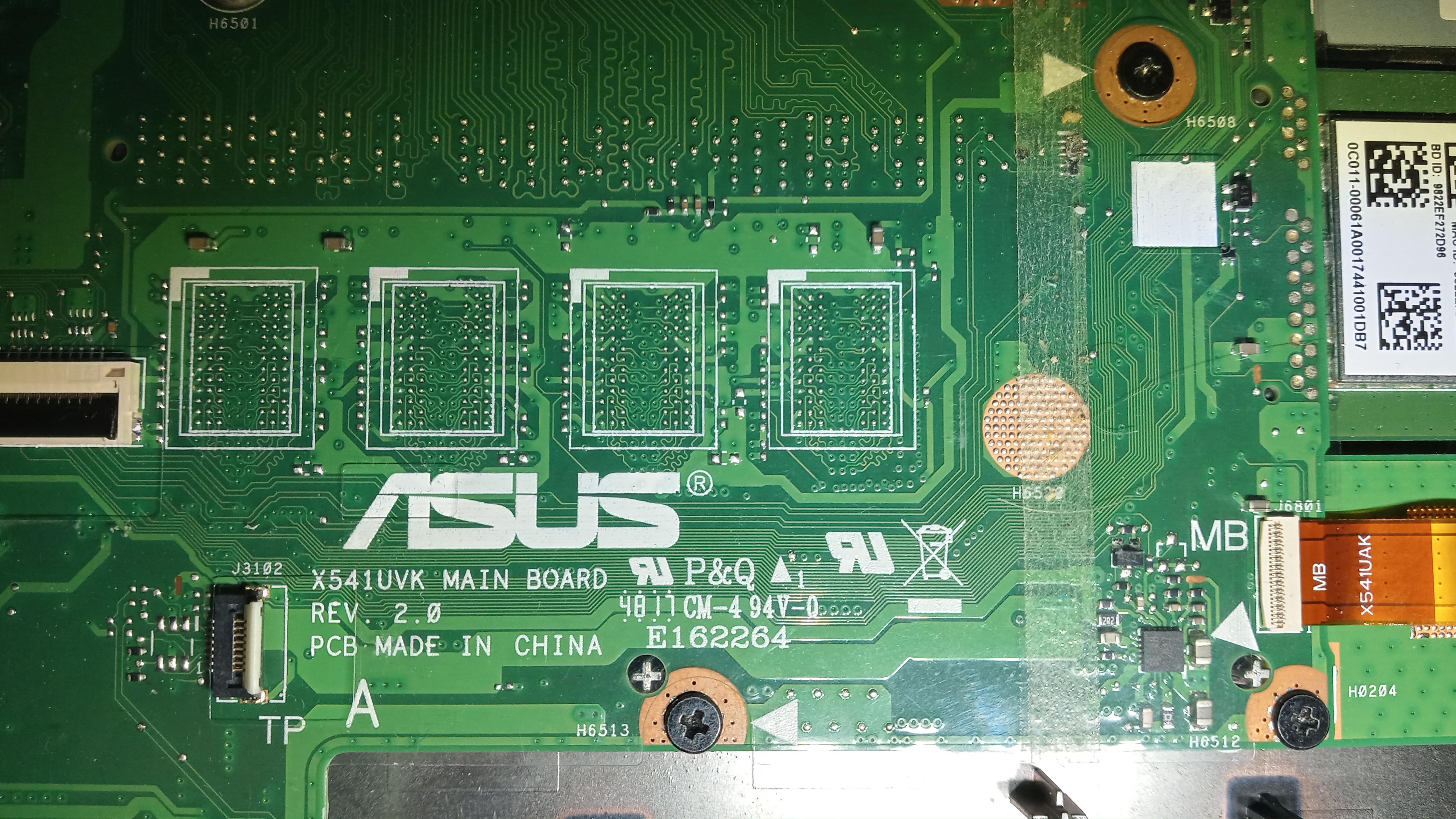

laptopa Asus x541ua, płyta główna to - x541uvk rev. 2.0.

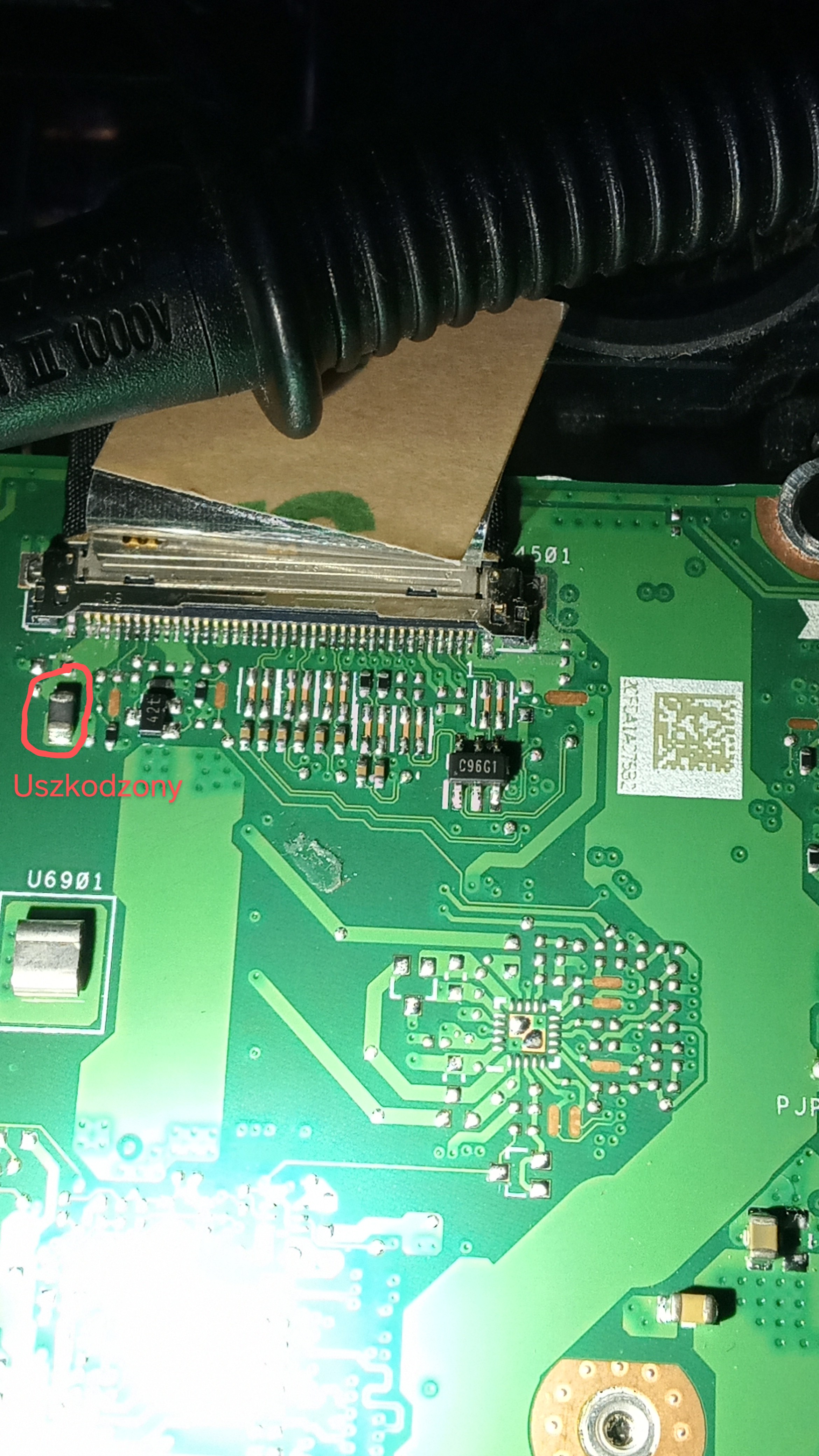

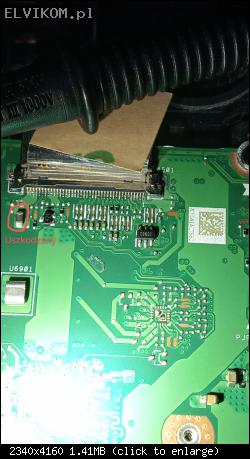

Potrzebuje części bądź danych jaka uległa uszkodzeniu. A mianowicie jest brak podświetlenia. Uszkodzony jest część ale ze względu na brak oznaczeń i schematu na płycie głównej, ciężko mi stwierdzić dokładnie czy to jest na pewno dławik. Umiejscowiony jest przy samym gnieździe zasilania matrycy i kamery, eDP 40 pin. Po nim idzie na piny od 1-4 od lewej strony

Зображення
Зображення

Re: laptopa Asus x541ua, płyta główna to - x541uvk rev. 2.0. uszkodzona cewka

Google Adsense [BOT] • 9 Січня 2023, 20:54

#2 Re: laptopa Asus x541ua, płyta główna to - x541uvk rev. 2.0. uszkodzona cewka  [РІШЕНО] 

Vogelek23 • 9 Січня 2023, 21:07
L4506 to dławik HCB2012KF-800T30 (3A, 80Ω @100MHz). Datasheet w załączniku.



У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.

#3 Re: laptopa Asus x541ua, płyta główna to - x541uvk rev. 2.0. uszkodzona cewka

grzegorz22 • 13 Січня 2023, 17:35
Dziękuję za pomoc.
Szukałem na internecie i nie udało mi się znaleźć tego dławika, byłbym wdzięczny za namiary gdzie można dostać ten element.

#4 Re: laptopa Asus x541ua, płyta główna to - x541uvk rev. 2.0. uszkodzona cewka

Vogelek23 • 14 Січня 2023, 13:09
Możesz zastosować dowolną cewkę na prąd min. 3A - nie musi to być cewka o impedancji 80Ω @100MHz, może być nawet 300Ω, bo i tak pracuje w obwodzie DC. Możesz zastosować np. taką: https://pl.rs-online.com/web/p/cewki-do ... go/1241863

#5 Re: laptopa Asus x541ua, płyta główna to - x541uvk rev. 2.0. uszkodzona cewka

grzegorz22 • 14 Січня 2023, 16:48
wielkie dzięki
