Cześć forumowicze.
Proszę o pomoc w rozwiązaniu problemu nie działającego wentylatora od GPU Nvidia GTX1650.
Laptop to:
MSI MS -17F6
Model: GF75 Thin 10SC-071PL
MB: MS17F61 rev 1.2
KBC: KB9028Q C
CPU: Intel Core I5 SRK3Z
GPU: Nvidia Geforce GTX1650 N18P-G61-A-A1
Most: Intel HM470 SRJAU
Matryca oryginalna to: AU Optronics B173HAN04.9 typ EDP
Wersja EC: 17F6EMS1.103 ( 03.22.2021r.)
Wersja BIOS: E17F6IMS.106 ( 05.19.2021r.)
Nie potrafię już dojść do ładu z wentylatorem GPU więc pytanie kieruję do mądrzejszych głów jak rozwiązać ten kłopot, na obecną chwilę co zrobiłem:
1. Pomiary:
a) Wentylator CPU oznaczenie gniazda na płycie głównej CPUFAN2
PIN1 +5VRun - oporność względem masy: 450 i rośnie kOhm
PIN2 CPU FAN PWM0 bezpośrednio połączony do KBC PIN 26. - oporność względem masy: 13 Mohm i rośnie. Oporność ścieżki Pin2 gniazda wentylatora do pinu 26 układu KBC: 2,6 Ohm.
PIN3 GND - oporność względem masy: 0,0 Ohm
PIN4 CPUFAN FB0 bezpośrednio połączony do KBC PIN 28. - oporność względem masy: 19,74 i rośnie kOhm. Oporność ścieżki Pin 4 gniazda wentylatora do pinu 26 układu KBC: 2,6Ohm.
b) Wentylator GPU oznaczenie gniazda na płycie głównej CPUFAN1
PIN1 +5VRun - oporność względem masy: 450 i rośnie kOhm
PIN2 DGPU FAN PWM1 bezpośrednio połączony do KBC PIN 27. - oporność względem masy: 13 Mohm i rośnie. Oporność ścieżki Pin2 gniazda wentylatora do pinu 26 układu KBC: 3,6 Ohm.
PIN3 GND - oporność względem masy: 0,0 Ohm
PIN4 DGPUFAN FB1 bezpośrednio połączony do KBC PIN 29. - oporność względem masy: 19 kOhm i rośnie. Oporność ścieżki Pin 4 gniazda wentylatora do pinu 26 układu KBC: 3,6Ohm.
2. Podmieniałem miejscami wentylator CPU oraz GPU, wentylator GPU w miejscu cpu zachowuje się prawidłowo wchodzi na obroty i jest sterowany zgodnie z PWM. - Wykluczam uszkodzenie wentylatora GPU.
3.Aktualizacja BIOS oraz EC z strony MSI.
4. Czyszczenie ME (już z bezradności)
5. Wymiana i programowanie KBC na nowy od Kocham Basie ENE KB9029Q C, gdy objawy były identyczne dla pewności zamówiłem KBC na znanym portalu aukcyjnym i wykonałem procedurę ponownie, efekt ten sam.
Oczywiście po uruchomieniu laptopa od razu włącza się CPU FAN a GPU FAN stoi.
MSI DRAGON CENTER - po włączeniu opcji COOLING BOOST obydwa wentylatory startują z pełną mocą i pokazane są obroty wentylatora. Po wyłączeniu opcji COOLING BOOST widać w programie DRAGON CENTER jak obroty od obydwu wentylatorów spadają aż wentylator od GPU się zatrzyma i mamy 0 RPM. Ten test wyklucza uszkodzenia elektroniczne KBC - Wentylatory, przynajmniej tak mi się wydaje.

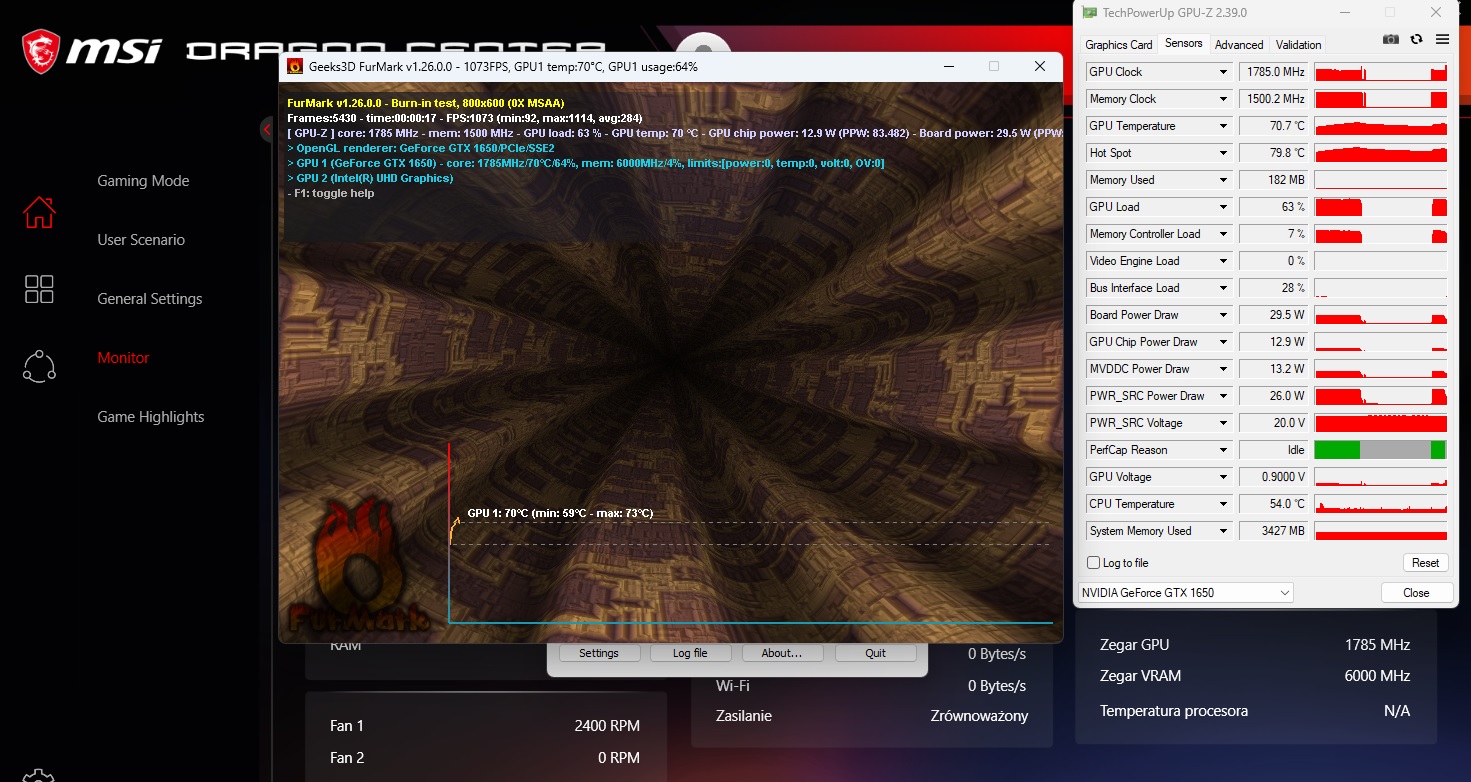

Kolejny test to odczyt parametrów GPU przez programy GPU-Z, Dragon Center oraz FurMark podczas testu. Jedyne nieprawidłowości jakie się rzuciły w oczy to brak odczytu temperatury przez Dragon Center, pozostałe oprogramowania pokazują poprawnie dane. Umieszczam zrzut ekranu poniżej.
Ten test mi mówi że problem musi leżeć po stronie firmware KBC ale czy na pewno? Próbowałem wielu wsadów z strony MSI bez rezultatu.
Proszę o pomoc w rozwiązaniu problemu.
Proszę o pomoc w rozwiązaniu problemu nie działającego wentylatora od GPU Nvidia GTX1650.
Laptop to:
MSI MS -17F6
Model: GF75 Thin 10SC-071PL
MB: MS17F61 rev 1.2
KBC: KB9028Q C
CPU: Intel Core I5 SRK3Z
GPU: Nvidia Geforce GTX1650 N18P-G61-A-A1
Most: Intel HM470 SRJAU
Matryca oryginalna to: AU Optronics B173HAN04.9 typ EDP
Wersja EC: 17F6EMS1.103 ( 03.22.2021r.)
Wersja BIOS: E17F6IMS.106 ( 05.19.2021r.)
Nie potrafię już dojść do ładu z wentylatorem GPU więc pytanie kieruję do mądrzejszych głów jak rozwiązać ten kłopot, na obecną chwilę co zrobiłem:
1. Pomiary:
a) Wentylator CPU oznaczenie gniazda na płycie głównej CPUFAN2
PIN1 +5VRun - oporność względem masy: 450 i rośnie kOhm
PIN2 CPU FAN PWM0 bezpośrednio połączony do KBC PIN 26. - oporność względem masy: 13 Mohm i rośnie. Oporność ścieżki Pin2 gniazda wentylatora do pinu 26 układu KBC: 2,6 Ohm.
PIN3 GND - oporność względem masy: 0,0 Ohm
PIN4 CPUFAN FB0 bezpośrednio połączony do KBC PIN 28. - oporność względem masy: 19,74 i rośnie kOhm. Oporność ścieżki Pin 4 gniazda wentylatora do pinu 26 układu KBC: 2,6Ohm.
b) Wentylator GPU oznaczenie gniazda na płycie głównej CPUFAN1
PIN1 +5VRun - oporność względem masy: 450 i rośnie kOhm
PIN2 DGPU FAN PWM1 bezpośrednio połączony do KBC PIN 27. - oporność względem masy: 13 Mohm i rośnie. Oporność ścieżki Pin2 gniazda wentylatora do pinu 26 układu KBC: 3,6 Ohm.
PIN3 GND - oporność względem masy: 0,0 Ohm
PIN4 DGPUFAN FB1 bezpośrednio połączony do KBC PIN 29. - oporność względem masy: 19 kOhm i rośnie. Oporność ścieżki Pin 4 gniazda wentylatora do pinu 26 układu KBC: 3,6Ohm.
2. Podmieniałem miejscami wentylator CPU oraz GPU, wentylator GPU w miejscu cpu zachowuje się prawidłowo wchodzi na obroty i jest sterowany zgodnie z PWM. - Wykluczam uszkodzenie wentylatora GPU.
3.Aktualizacja BIOS oraz EC z strony MSI.
4. Czyszczenie ME (już z bezradności)
5. Wymiana i programowanie KBC na nowy od Kocham Basie ENE KB9029Q C, gdy objawy były identyczne dla pewności zamówiłem KBC na znanym portalu aukcyjnym i wykonałem procedurę ponownie, efekt ten sam.
Oczywiście po uruchomieniu laptopa od razu włącza się CPU FAN a GPU FAN stoi.
MSI DRAGON CENTER - po włączeniu opcji COOLING BOOST obydwa wentylatory startują z pełną mocą i pokazane są obroty wentylatora. Po wyłączeniu opcji COOLING BOOST widać w programie DRAGON CENTER jak obroty od obydwu wentylatorów spadają aż wentylator od GPU się zatrzyma i mamy 0 RPM. Ten test wyklucza uszkodzenia elektroniczne KBC - Wentylatory, przynajmniej tak mi się wydaje.
Kolejny test to odczyt parametrów GPU przez programy GPU-Z, Dragon Center oraz FurMark podczas testu. Jedyne nieprawidłowości jakie się rzuciły w oczy to brak odczytu temperatury przez Dragon Center, pozostałe oprogramowania pokazują poprawnie dane. Umieszczam zrzut ekranu poniżej.
Ten test mi mówi że problem musi leżeć po stronie firmware KBC ale czy na pewno? Próbowałem wielu wsadów z strony MSI bez rezultatu.
Proszę o pomoc w rozwiązaniu problemu.
Spróbuj na innym systemie typu LiveCD Linux, WindowsPE lub podobny i tam wykonaj testy. Ewentualnie dla 100% pewności wrzuć czysty dysk, zainstaluj na świeżo Win10 i nie łącz się z internetem. Pobierz sterowniki ze strony producenta na, zainstaluj je i powtórz testy.
