#1 Asus X540NA (płyta X540NA rev 2.0) - włącza się, brak obrazu

Logic • 23 Грудня 2022, 12:30
Cześć,
Zwracam się serdecznie do kolegów z prośbą o pomoc.
Na stole pacjent Asus X540NA (płyta główna to X540NA rev. 2.0).
Problemem jest brak obrazu i pełnej procedury post co wnioskuje po poborze prądu 1,555A przy podłączonej baterii i 0,3A na odpiętej.
Zrobione zostały pomiary cewek, układów, wymieniony KBC na ENE KB9022Q D (zaprogramowany poprawnym wsadem), zrobiony wsad bios.
Objawy to włączający się samoczynnie laptop po podpięciu zasilania, diody boczne sygnalizują pracę, wentylator kręci się. Brak obrazu i polaryzacji.
Niestety naprawę tej płyty utrudnia dodatkowo brak schematu/boardview w internecie.
Procesor w tej płycie to Celeron N3350 i posiada wbudowany RAM bez możliwości rozszerzenia. Mimo wszystko fajnie byłoby tą płytę naprawić.

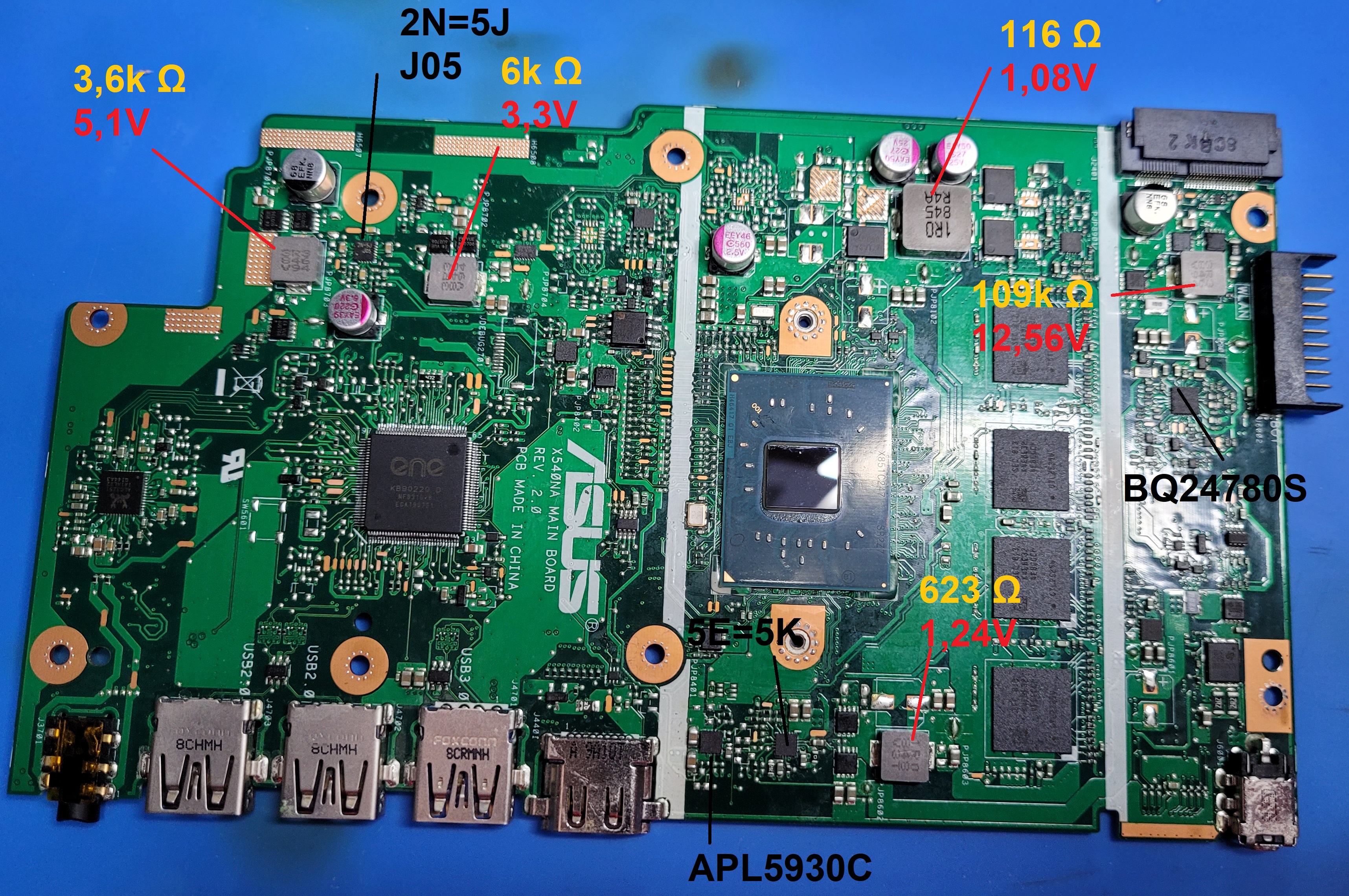

Podaję dodatkowo pomiary układów, które dodatkowo zostały oznaczone na zdjęciu w załączniku:

5E=5K
Spoiler:

Charger 24780S
Spoiler:

2N=5J
Spoiler:

APL5930C
Spoiler:

Зображення

Re: Asus X540NA (płyta X540NA rev 2.0) - włącza się, brak obrazu

Google Adsense [BOT] • 23 Грудня 2022, 12:30

#2 Re: Asus X540NA (płyta X540NA rev 2.0) - włącza się, brak obrazu

Logic • 31 Грудня 2022, 00:30
Wiem, że płyta jest jest dość tania ale mimo wszystko chciałbym ją naprawić. Czy mógłbym prosić o jakieś dalsze wskazówki?
