LENOVO IDEAPAD S130-11IGM - Brak reakcji na włącznik.

Laptop: LENOVO IDEAPAD S130-11IGM
MB: S130/130s_glk_mb_lpddr4_v10

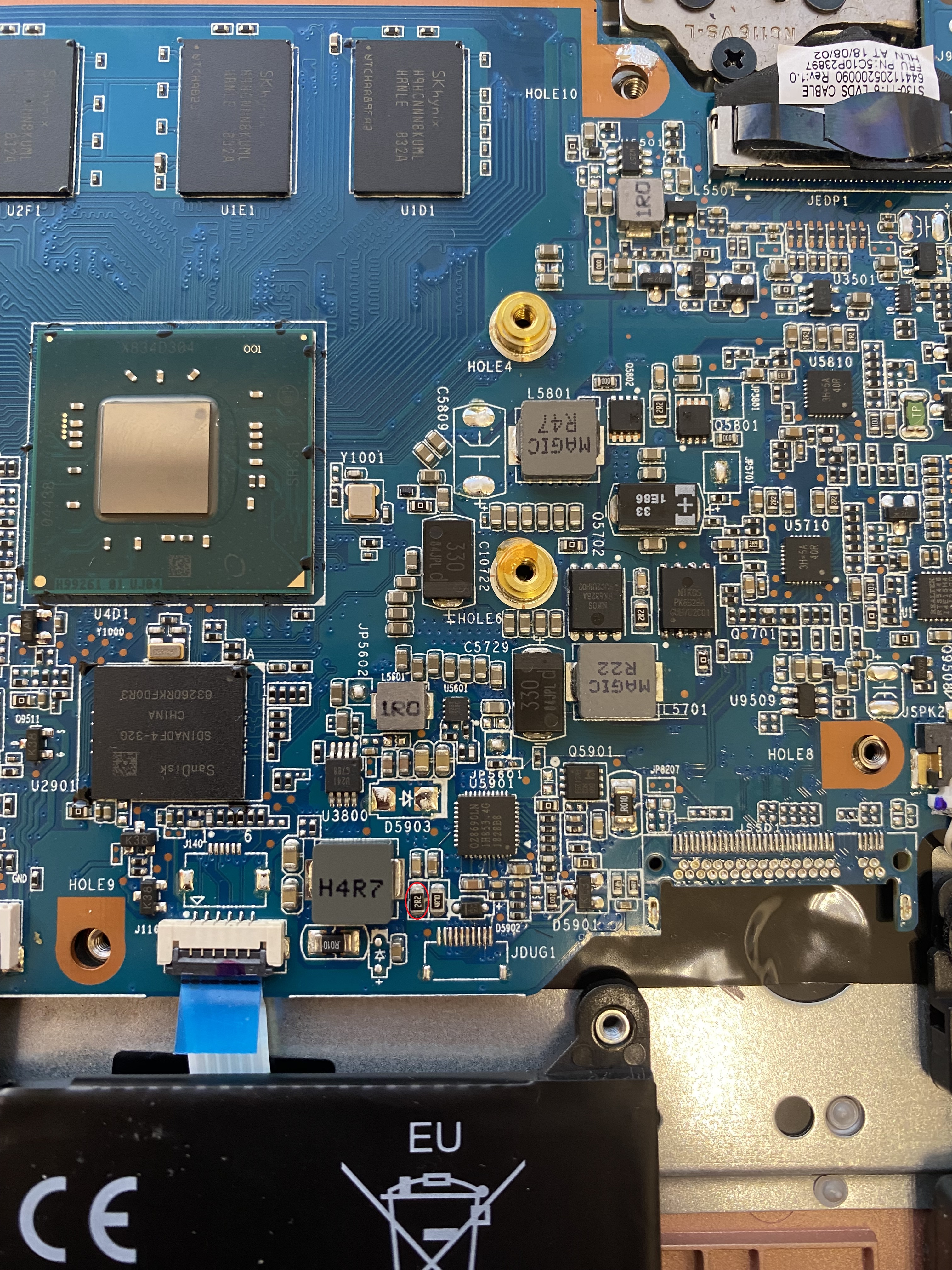

Laptop nie reaguje na włącznik. Po podłączeniu ładowarki od czasu do czasu mrugnie dioda sygnalizująca żródło zasilania. Oględziny płyty głównej kamerą termowizyjną wykazały grzanie się rezystora zaznaczonego na zdjęciu ale tyklo gdzy wpięta jest bateria. Na cewce L5701 jest 50 Ohm. Na mosfet z lewej strony wchodzi 20V na wyściu 0V i tam rezystancja też 50 Ohm wyglada to na nie pełne zwarcie.

Po wylutowaniu rezystora grzeje się przetwornica odok, to jest chyba charger. Przydałby się jakiś schemat.

SPIOH1979 написав:Na cewce L5701 jest 50 Ochm.

Hello!
This resistance seems completely normal to me.

SPIOH1979 написав:Przydałby się jakiś schemat.

Currently unavailable.

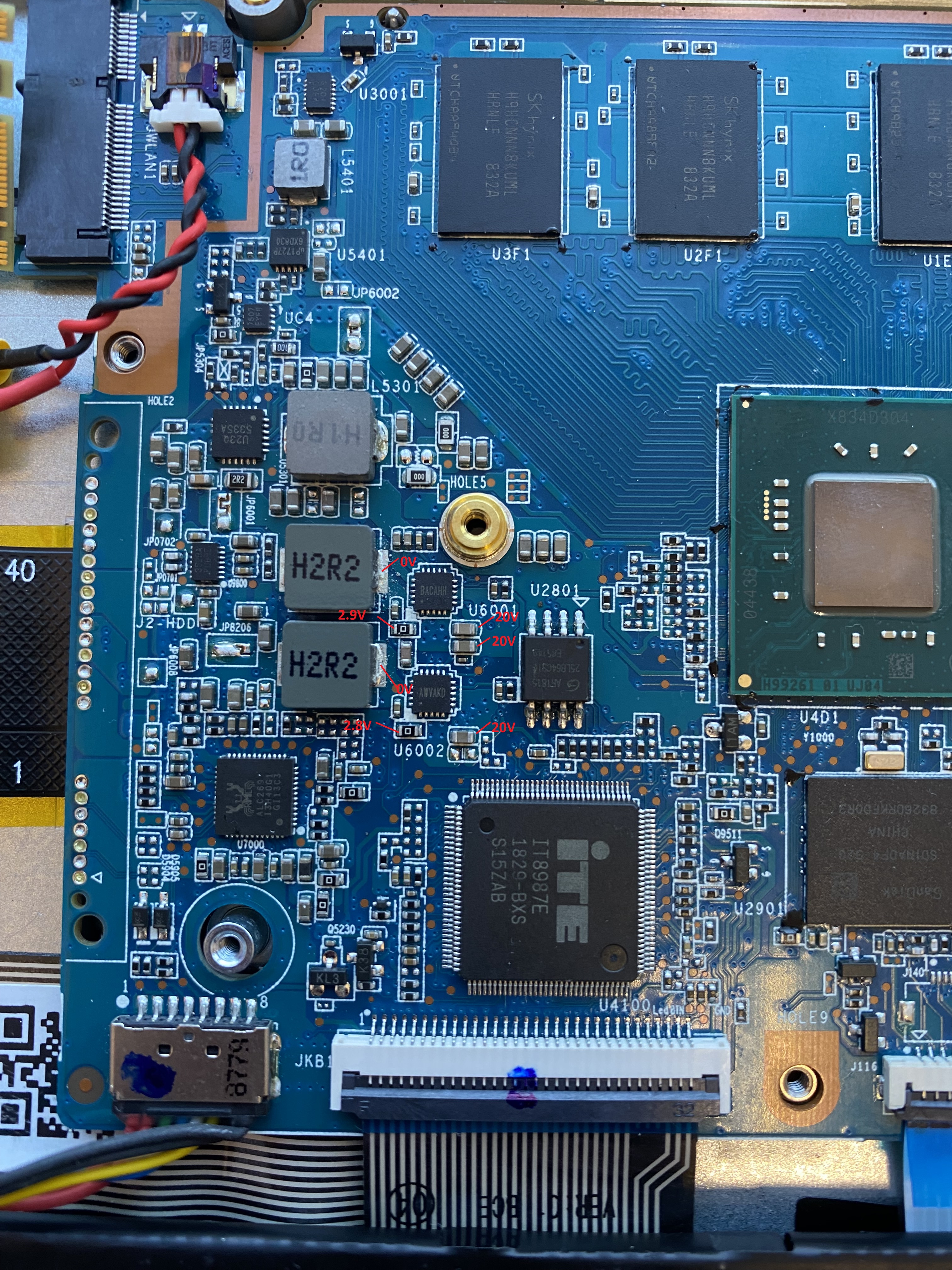

Measure the voltages and resistances to ground on coils "2R2" located near the chips U6001, U6002.

matic написав:Measure the voltages and resistances to ground on coils "2R2" located near the chips U6001, U6002.

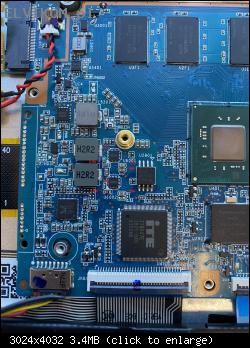

Tam są dwie cewki na oby dwóch około 20 Ohm i 0V

Zmierz napięcia do masy na pinach 2, 3, 4, 26, 32, 36, 37 i 40 chargera U5901 (podłączony tylko zasilacz). Dodatkowo, zmierz rezystancje do masy na pinach 15, 32, 33 i 40 chargera (zasilanie całkowicie odłączone).

Napięcia na U5901
2-20V
3-20V
4-0V
26-5.5V
32-5.8V
36-0V
37-2.68V
40-3.45V
Rezystancja na U5901
15-powyżej 14K
32-520
33-powyżej 4M
40-powyżej 14M

Pomiary wskazują na uszkodzenie U5901.
