#1 HP ProBook 450 G2 - LA-B181P - brak obrazu na matrycy (na zew. monitorze jest)

Sasni • 20 Листопада 2022, 18:58
Płyta LA-B181P rev 1.0
Płyta startuje, pokazuje obraz na monitorze wewnętrznym np. przez HDMI - niestety brak obrazu na matrycy.
Pomiary złącza matrycy JLVDS1:
1- 19,72V
4 - 2,467V
6 - 3,378V
7 - 3,393V
8 - 0V
9 - 0V
10 - 5,047V
11 - 3,392V
19 - 0,02V
20 - 0,03V

Korzystam ze schematu do rev 0.5
Na mojej płycie nie ma układu UT1
Można od razu założyć problem z PCH czy coś nadaje się jeszcze do "zmierzenia" ?

Re: HP ProBook 450 G2 - LA-B181P - brak obrazu na matrycy (na zew. monitorze jest)

Google Adsense [BOT] • 20 Листопада 2022, 18:58

#2 Re: HP ProBook 450 G2 - LA-B181P - brak obrazu na matrycy (na zew. monitorze jest)

Vogelek23 • 20 Листопада 2022, 19:43
Sasni написав:4 - 2,467V
Dziwne to napięcie, powinno być w okolicach 3V. Odłącz płytkę z przyciskami WiFi/Audio i sprawdź, czy na pinach 8 i 9 złącza JLVDS1 pojawi się jakiekolwiek napięcie.

#3 Re: HP ProBook 450 G2 - LA-B181P - brak obrazu na matrycy (na zew. monitorze jest)

Sasni • 20 Листопада 2022, 22:57
Historia tej płyty jest dość ciekawa. Była ona (chyba) martwa - jak teraz, wtedy trafiła na serwis do znajomego, on stwierdził że procesor i jej nie naprawi. Przeleżała w piwnicy ponad rok czasu, ostatnie kilka dni na dworze - w końcu stwierdziłem, że nic nie zaszkodzi.... po dobraniu zasilacza, ramu itd. (bo wszystko już rozkradłem do innych sprzętów) płyta dała obraz na monitor zewn. :D

Aktualnie płyta leży goła, wymontowana z laptopa jedynie z gniazdem zasilania i płytką włącznika. Po podłączeniu mruga 2x pomarańczowy + 1 biały.
Teraz coś namieszałem (pewnie coś zwarłem - albo ujawniła się pierwotna usterka) bo płyta nie startuje, grzeje się DC1. Na kondensatorze CC6 jakaś dziwnie niska oporność ~12Ω
Зображення

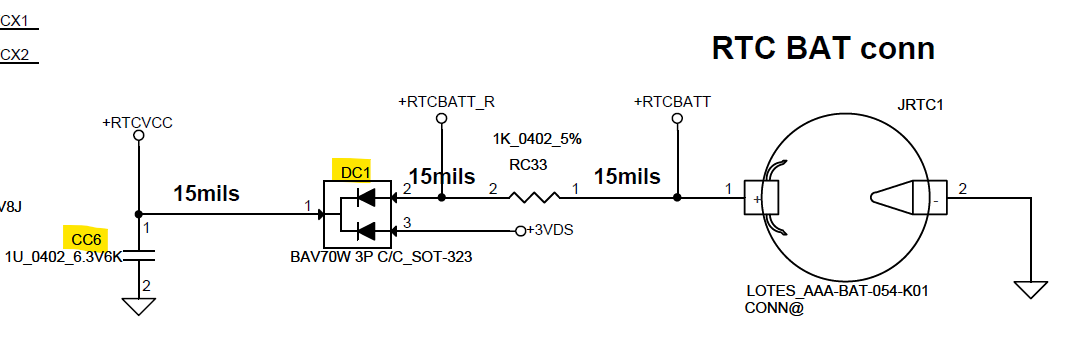

Idąc dalej po usunięciu CC6 na 1 nodze DC1 nadal niska oporność ~19Ω
Grzeje się także sam koniuszek na rogu - CPU (na cewce PLH2 ~1,2Ω)
Czyli że na linii +RTCVCC "coś" przywiera? (a ta linia idzie bezpośrednio na CPU) :( Robić teraz próbę zwarciową? Puścić jej tam 3V? Czy już nie ma sensu - odłożyć płytę do piwnicy na kolejny rok?

#4 Re: HP ProBook 450 G2 - LA-B181P - brak obrazu na matrycy (na zew. monitorze jest)

Vogelek23 • 20 Листопада 2022, 23:24
Właściwie to diagnostykę masz z głowy - uszkodzony CPU. Dalsze czynności diagnostyczne nie mają większego sensu.
