Samsung R 540 brak obrazu, gorący procesor.

Witam posiadam laptopa Samsung R540.
Jest w nim płyta główna o symbolu :
Bremen2-L Rev.1.0.
Opisuj problemu poniżej .
Proszę o pomoc w zdiagnozowaniu  laptopa jak sprawdzić co jest faktyczną usterką.

Włączyłem laptopa na cały dzień dzieciakom podlaczonego do tv przez HDMI. Leciały na nim  jakieś bajki.
Wyszliśmy z domu na 5 godzin,
Laptop przez ten cały czas działał i cały czas leciały na nim  jakieś kreskówki
Jakiś czas temu  pewnych przyczyn ustawiłem laptopa w trybie pracy ciąglej.  Czyli nawet gdy się zamykało  pokrywę to laptop pracował dalej.
Jak wróciłem do domu zwróciłem uwagę ze na tv jest zawieszony obraz a laptop jest bardzo gorący.  Postanowiłem go zestartowac, ale komputer juz nie wyświetlał obrazu.

Kilka razy słyszałem dźwięk Windows.
Podłączałem laptopa do tv kablem PC vga i hdmi, ale obraz się nie pojawił.
Nie wiem czy matryca czy karta grafiki się spalila.

Proszę o pomoc w zdiagnozowaniu usterki.  Proszę o podpowiedź jak mogę znaleźć jawny dowód że to na przykład most lub grafika.

Próbuje coś tam sam naprawiać i uczę się diagnozowania płyt.

Zrobiłem podstawowe pomiary:

L1- 390 kohma, :403mV

L5- 54 kohma, :1,016 V

L6- 3 M ohma, :1,016 V

L7- 4,8 k ohma, :3,3 V

L8- 20 k ohma, :5,13 V

L10- 31ohma, :1,014V

L11- 3 Ohmy: 1.69V

L9- 8 Ohma : 0V ? - jest to chyba grafika

Proszę o podpowiedź jak dotrzeć do zdiagnozowania  dlaczego na tej cewkę jest 0 V.
Pozdrawiam, wszystkim osobom, które zechcą pomóc z góry bardzo dziękuję.

Zmierz napięcia do masy na pinach 2, 3, 10, 13, 16, 17 i 18 układu U510 (ISL95870B) przy włączonej płycie.

Dziękuję za zainteresowanie.
Pochwałę się wpadłem na ten pomysł i pomierzylem ten układ , oraz gniazdo JLCD500.
Ok. Układ U 510
2- 0 V
3- 3,2V
10- 0,63 V
13- 3,2 V
16- 4,8 V
17- 5,1 V
18- 5,5,1 V

Przemo1983rmi napisał(a):10- 0,63 V

Zmierz jeszcze raz napięcie na tym pinie (włączona płyta) i jeśli będzie tak samo, to zmierz ponownie (bez wyłączania płyty) napięcie do masy na cewce L9 - oba pomiary powinny mieć takie same wyniki.

Przy włączonej płycie
10 n. - 0,63 V
Przy wyłączonej płycie
10n- 0V.
Bez zmian przy wyjęty czy włożonym procesorze.
Cewka L9 bez zmian 0V.
Procesor parzy jak żelazko.

Podgrzej GPU diagnostycznie.

Nigdy tego nie robiłem. Jaką temperaturę powinienem użyć 120 stopni czy mniejszą ?
Czy jest jakiś inny sposób.
Bo matrycy nie mam teraz pod ręką.
Czy kabel hdmi lub vga powinien dać obraz na TV.
Jeśli oczywiście podgrzanie przyniesie oczekiwany efekt.
Mam jeszcze pytanie , czemu procesor tak mocno się grzeje.
Z góry dziękuję za odpowiedź

Przemo1983rmi napisał(a):Jaką temperaturę powinienem użyć 120 stopni czy mniejszą ?

To da taki sam efekt, jakbyś pochuchał na GPU... Po pierwsze, jeśli masz napięcie na n. 10 układu U510 a nie masz na cewce L9, to problemu szukaj w samej przetwornicy EGFX_CORE. Na początek wymień sterownik ISL95870B.

Wlutowalem nowy układ U510.
Podłączyłem zasilacz serwisowy ustawiłem napięcie na 19 V a natężenie na 4.3 A myśląc, że jest wszystko ok. Wiem, że to był błąd. Nagle z płytki poszedł dymek.
Napięcie spadło do 5 V a natężenie maksymalnie wzrosło. Szybko wyłączyłem zasilanie.

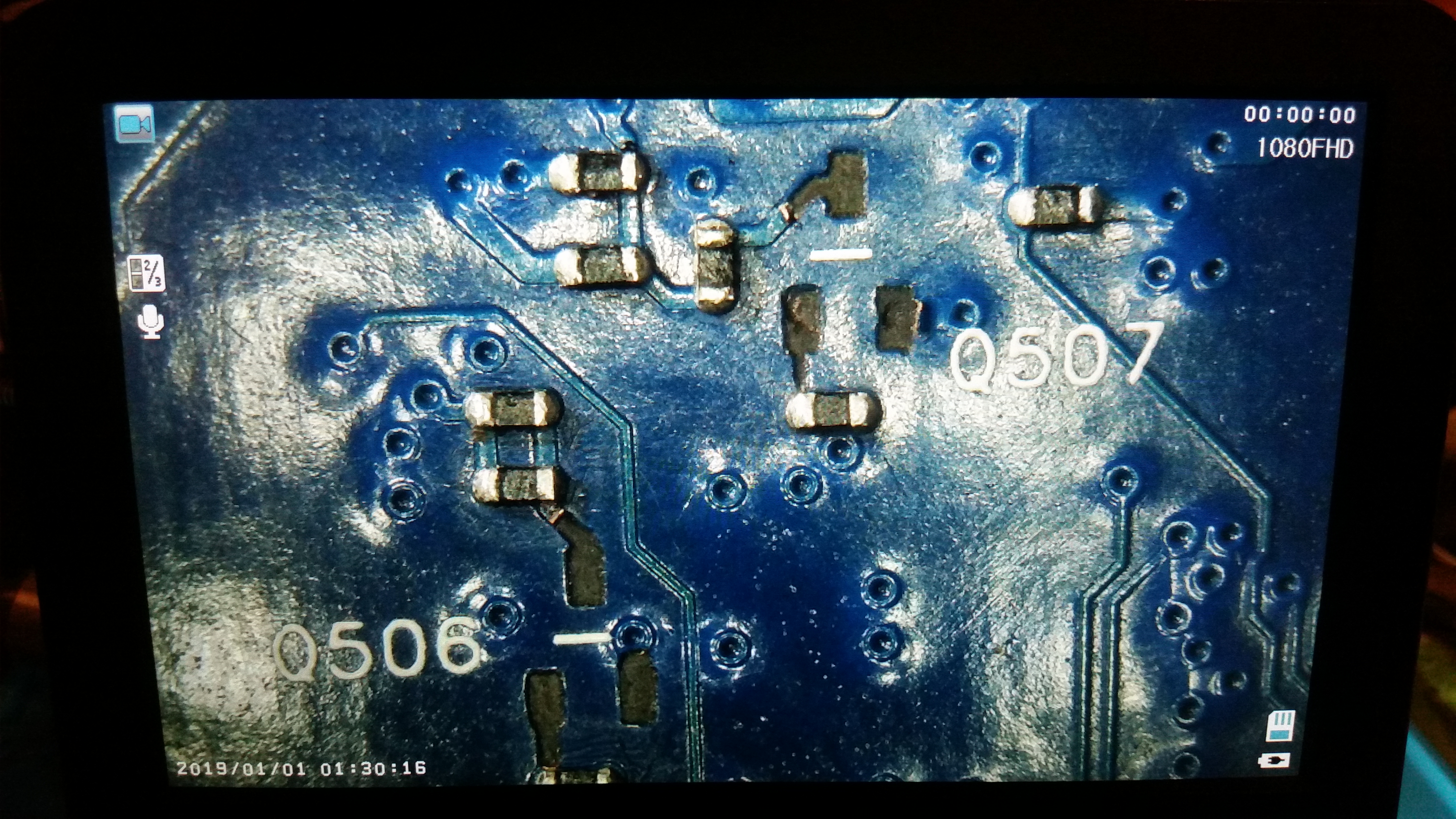

Zrobiłem inspekcjie płyty, okazało się że wypaliło 2 tranzystory Q506 i Q 507.
Zamieszczam zdjęcie . Proszę o pomoc w zidentyfikowaniuzyskaniu zwarcie . Tranzystory wejściowe (klucze) wydają się sprawne. Klucz Q501 się grzeje. , Q 502 jest ok. Spadki napięć na teanzystorach właściwe. Gdzie szukać zwarcia?



Proszę o sugestie. Zaznaczę, że uczę się na tej płycie,
Pozdrawiam. Proszę o pomoc, czyli podpowiedz.

Mam nadzieje, że nie zostanę z tym sam o ktoś mi podpowie gdzie powinienem zacząć szukać zwarcia?

- Measure the resistance to ground on pin 1 of transistor Q502.
- Measure the resistances to ground on pins 8, 17 of chip U507.
- Measure the resistances to ground on all coils.

Dziękuję za zainteresowanie .
Sprawdziłem zgodnie z Pana sugestia .
Q502- 10 Ohm(S) do masy
U507
N.8- 140koh
N.17- 140koh
Oporności na cewkach, nie zmieniły się. Na początku postu podałem wszystkie oporności cewek.
L1- 390 kohma

L5- 54 kohma

L6- 3 M ohma

L7- 4,8 k ohma

L8- 20 k ohma

L10- 31ohma

L11- 3 Ohmy

L9- 8 Ohma

Pozdrawiam.

Measure the resistances on all coils in reference to pin 1 of transistor Q502.

Przepraszam nie zrozumiałem za pierwszym razem.
Juz się poprawiam.
L1- 58 kohma
L5- 53 kohma
L6-2,6 kohma
L7- 3,9 kohma
L8- 1kohma
L10- 42 ohma
L11- 1,7kohma
L9- 0 ohma
Mierzone względem nogi pierwszej Q502(S).

Transistor Q23 is damaged almost for sure.
Remove both transistors - Q22 and Q23 from the board and perform the following measurements:
a) Remeasure the resistance to ground on pin 1 of transistor Q502.
b) Measure the resistances to ground on pins 18, 19 of chip U510.
c) Measure the resistance between pin 14 and pin 15 of chip U510.
d) Measure the resistance between pin 15 and pin 16 of chip U510.
e) Measure the resistance between pin 18 and pin 19 of chip U510.

Dziękuje.
Q502- s do masy - 55 kohm

U510
N18- 230 kohma
N19- OL.

U510
N14-N15- 108kohma
N15-N16- OL
N18/N19- 2,4:Mohma

Replace the transistors Q22, Q23 regardless of whether if Q22 seems good or not.
Also replace the burned transistors Q506, Q507 and test the board. For the first time supply the board with the laboratory power supply set to 19V and current limit to 2A.

Dziękuję bardzo. Jest Pan naprawdę wysokiej klasy specjalista .
Zrobię jak Pan powiedział. Musze teraz zdobyć tranzystory.
Mam jeszcze pytanie . Jak Pan wie tranzystor

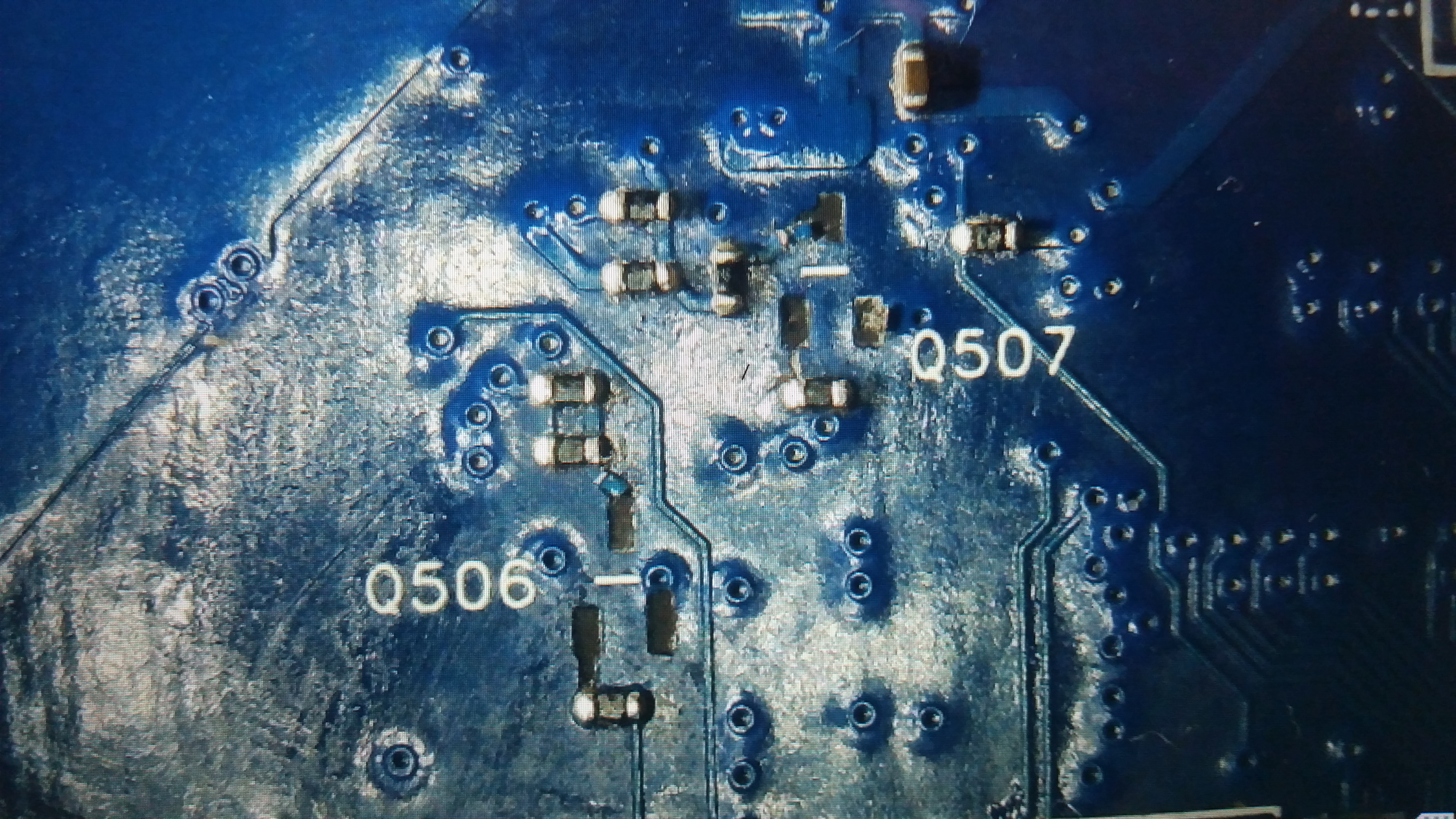

506, Q507 niemal ze wsadziło. Wypalone zostały ścieżki i pady. Proszę o pomoc jak w takiej sytuacji wlutować te dwa tranzystory.
Zamieszczam jeszcze raz zdjęcie.

Przemo1983rmi napisał(a):Mam jeszcze pytanie . Jak Pan wie tranzystor
506, Q507 niemal ze wsadziło. Wypalone zostały ścieżki i pady. Proszę o pomoc jak w takiej sytuacji wlutować te dwa tranzystory.
Zamieszczam jeszcze raz zdjęcie.
[ Obrazek ]

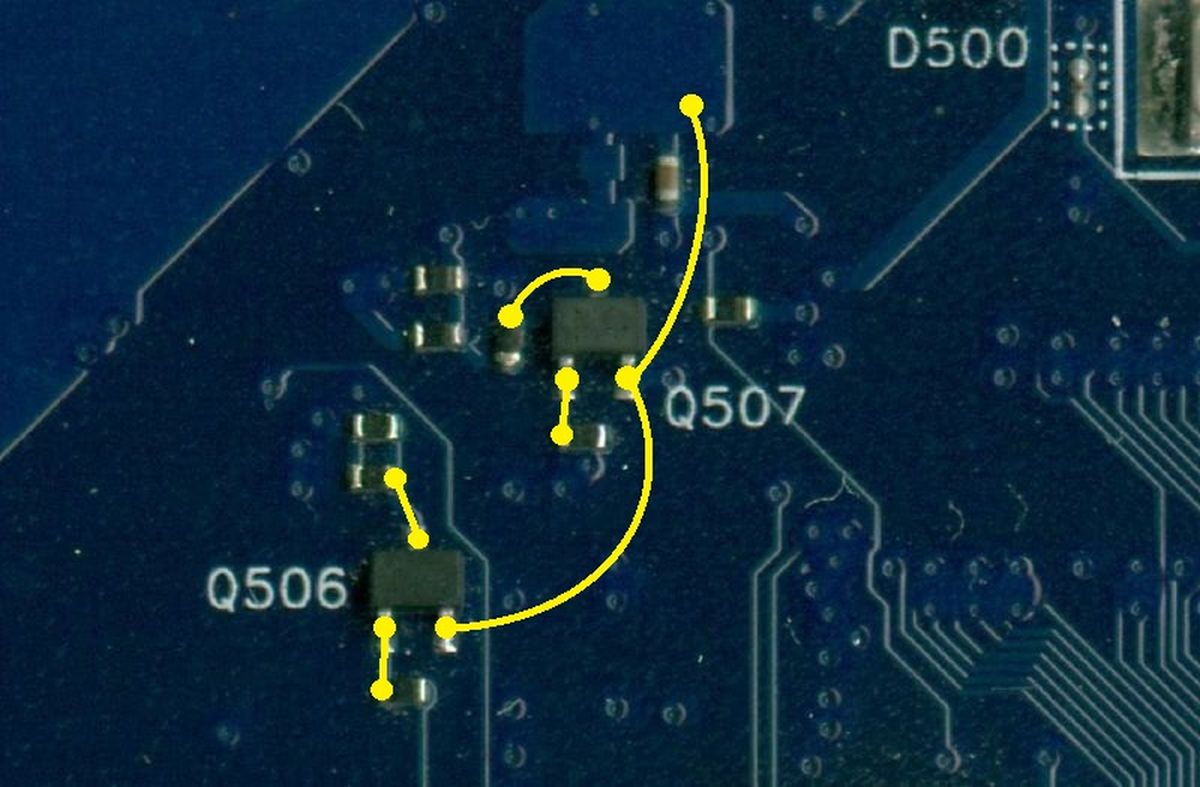

It's not a big deal since all connections (except ground) are clearly visible and accessible. Connect both transistors with a thin jump wires as shown in the following picture. Dots are solder joints.


I use a 30AWG "Wrapping wire" (Kynar wire). It's available on TME.

Dzień dobry, mam jeszcze pytanie czym mogę zastąpić ten typ tranzystora.
Nigdzie nie mogę znaleźć tego tranzystor.
Jedynie w alliexpress , ale czas dostawy jest bardzo długi.
Q506- RHU002N06
 Q507- RHU002N06
Proszę o podpowiedź o zamiennik tego tranzystor. Czym mogę go zastąpić.
@Matic bardzo dziękuję za zdjęcie.
Pytanie gdzie wyskrobać soldetmaske żeby udało się przymocować te wypalone kondensatory.

Bardzo dziękuję za pomoc.
