Schemat Dell Inspiron 15 5567/5767 Compal BAL20 LA-D801P LA-D805P

Nick:

koleg555

Ranga:

Poziom 8

Posty:

356

#1 Schemat Dell Inspiron 15 5567/5767 Compal BAL20 LA-D801P LA-D805P

---

przez koleg555 • 10 sierpnia 2017, 16:18

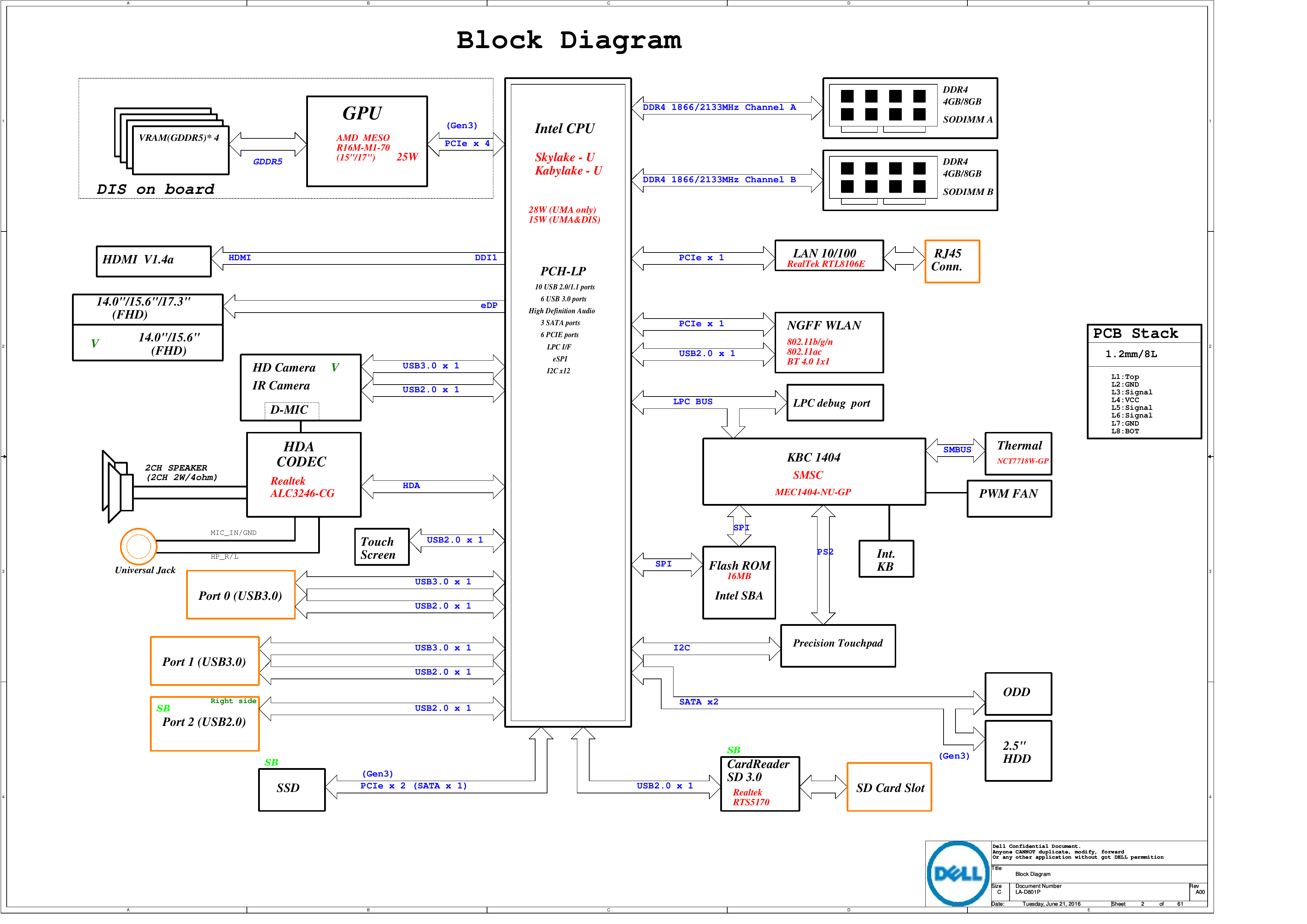

SCHEMAT
Model: Dell Inspiron 15 5567 5767
Platforma: Compal BAL20 LA-D801P & LA-D805P
Rev: 1.0 (A00)
Data: 06.21.2016

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Nick:

Google Adsense [BOT]

Ranga:

BOT

Re: Schemat Dell Inspiron 15 5567/5767 Compal BAL20 LA-D801P LA-D805P

---

przez Google Adsense [BOT] • 10 sierpnia 2017, 16:18

Online

Nick:

michalmwp

Ranga:

Poziom 8

Posty:

439

Polubienia:

3

#2 Re: Schemat Dell Inspiron 15 5567/5767 Compal BAL20 LA-D801P LA-D805P

---

przez michalmwp • 12 września 2017, 16:35

Wsad BIOS
Model: Dell Inspiron 17 5767
Platforma: Compal BAL20 LA-D801P Rev: 1.0 (A00)
CPU: Intel Core i5-7500U SR2ZV
GPU: AMD 216-0889018
EC: SMSC MEC1404-NU
BIOS: UC3 25Q128FVSQ (16MB)
Uwagi: Przy pierwszym włączeniu bez głównego akumulatora (jeśli nie ma baterii RTC), LED pokazuje błąd CMOS (3-1) i płyta restartuje się kilka razy z wentylatorem na maksimum. Należy odczekać, bo po 6 restartach sprawna płyta daje obraz. Wsad NIE DZIAŁA w modelu 15" (5567) z procesorem Core i5-7200U SR2ZU!

ZWERYFIKOWANY (poster, ppach)

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Nick:

kriskot

Ranga:

Poziom 10

Posty:

1339

#3 Re: Schemat Dell Inspiron 15 5567/5767 Compal BAL20 LA-D801P LA-D805P

---

przez kriskot • 28 marca 2020, 15:22

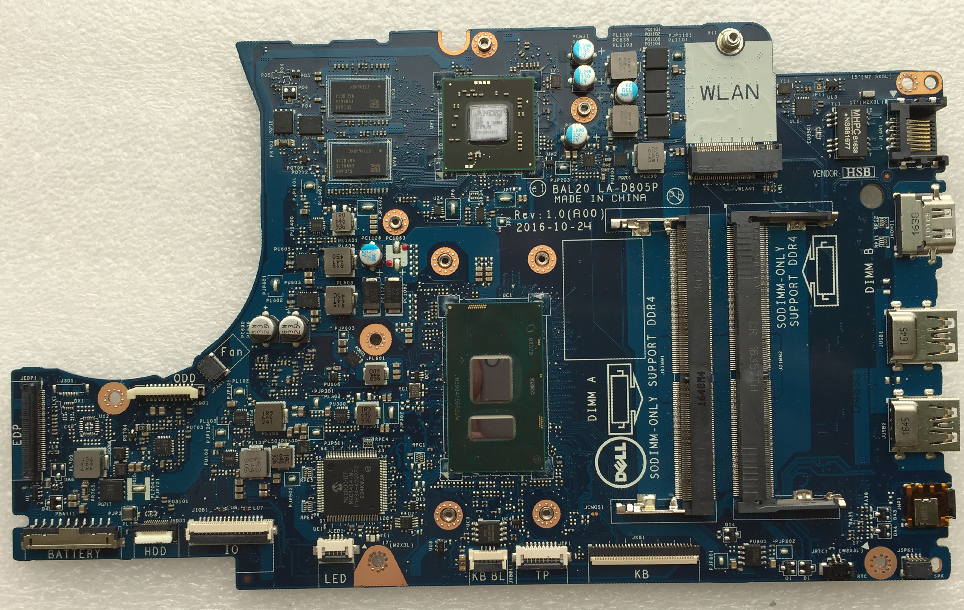

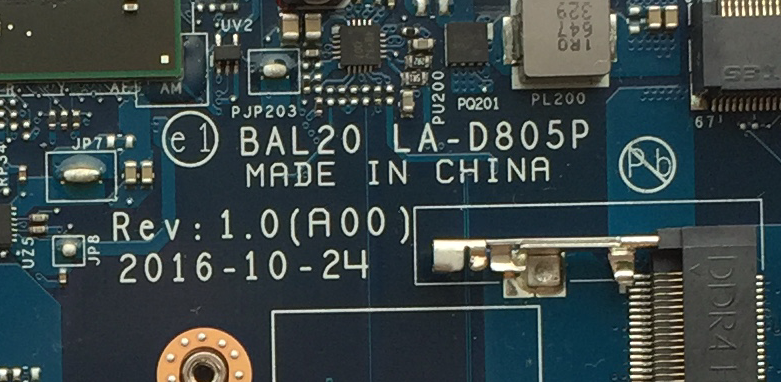

MAIN BOARD PHOTOS (UHD quality)
Model: Dell 15-5567
Platforma: LA-D805P BAL20 REV 1.0 DISCRETE

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Nick:

Vogelek23

Ranga:

Administrator

Posty:

15437

Polubienia:

211

#4 Re: Schemat Dell Inspiron 15 5567/5767 Compal BAL20 LA-D801P LA-D805P

---

przez Vogelek23 • 28 marca 2020, 17:59

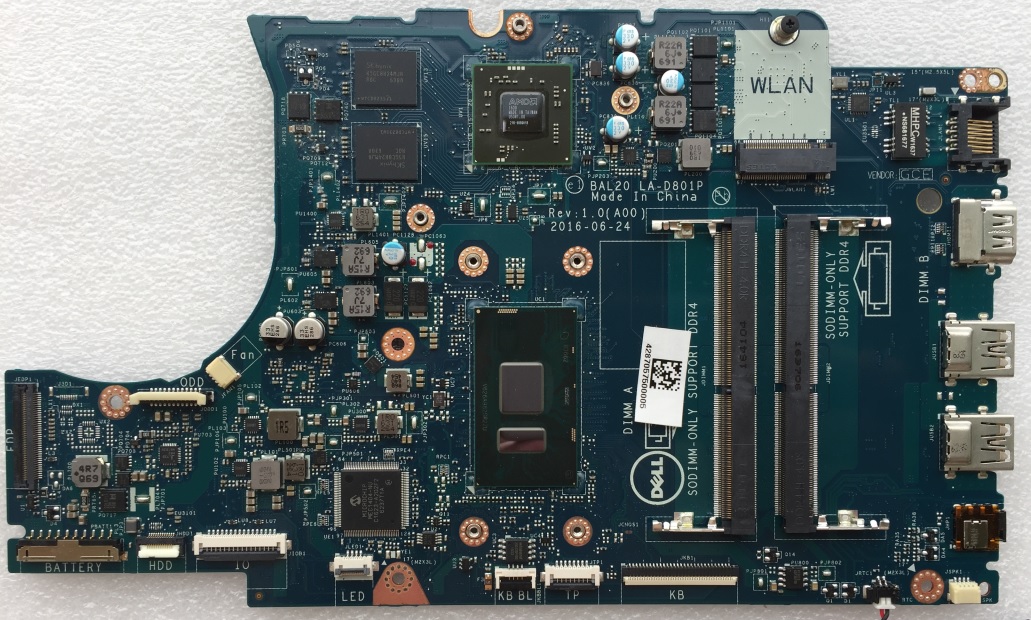

ZDJĘCIA PŁYTY GŁÓWNEJ (jakość UHD)
Model: Dell Inspiron 15 5567 5767
Platforma: Compal BAL20 LA-D801P
Rev: 1.0 (A00)

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.

AKTUALNIE ZABLOKOWANY

Nick:

gofer

Ranga:

Poziom 11

Posty:

3352

Polubienia:

2

#5 Re: Schemat Dell Inspiron 15 5567/5767 Compal BAL20 LA-D801P LA-D805P

---

przez gofer • 2 marca 2022, 01:55

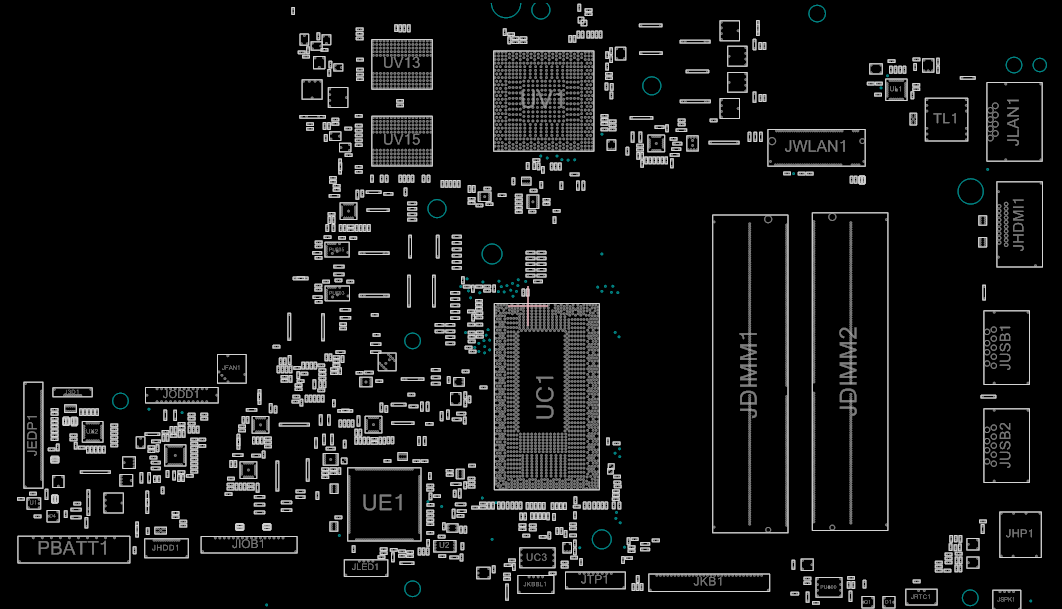

Boardview (*.brd) Allegro Free Viewer 16,6
Model: Dell Inspiron 15 5567 5767
Platforma: Compal BAL20 LA-D801P
Rev: 1.0 (A00)

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Nick:

clops35

Ranga:

VIP

Posty:

3344

Polubienia:

24

#6 Re: Schemat Dell Inspiron 15 5567/5767 Compal BAL20 LA-D801P LA-D805P

---

przez clops35 • 16 maja 2023, 22:45

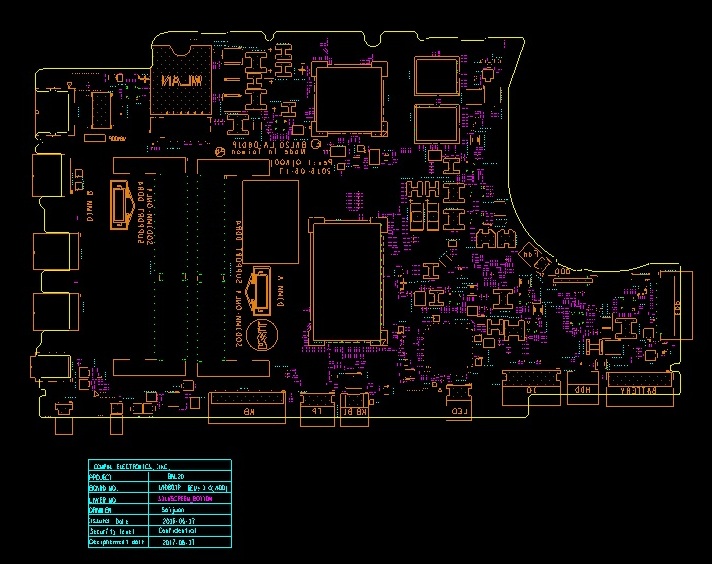

Boardview (*.cad)
Model: Dell Inspiron 15 5567 5767
Platforma: Compal BAL20 LA-D801P
Rev: 1.0 (A00)

Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.
