#1 ACER ES1-533-C242 płyta LA-D641P - nie widzi TP

by inventco • 27 November 2021, 20:07
Witam
Płyta : LA-D641P rev: 1A
KBC: KB9022Q

Kłopot laptop po zawilgnięciu.
Wymyty wyczyszczony działa
ALe nie działa TP (touch pad)
To znaczy windows niby podaje ze jest jakies urzadzenie typu mysz ale nie działa w sensie nie reaguje na dotyk.
Zakupiłem nowy TP także nie działa.
Przejścia są do KBC
Zasilanie 3V niby ok.
Ale nie działa.
Nie działa także na linuksie z pendrive. Więc nie jest to błąd windowsa.

Spotkał się ktoś z Kolegów z czymś takim ?
Może być tak uszkodzony KBC że nie działa tylko TP ?
Pozdrawiam

Re: ACER ES1-533-C242 płyta LA-D641P - nie widzi TP

by Google Adsense [BOT] • 27 November 2021, 20:07

#2 Re: ACER ES1-533-C242 płyta LA-D641P - nie widzi TP

by clops35 • 28 November 2021, 12:18
Cześć,
zmierz napięcie na wszystkich pinach JTP1 (TP podłączony),
zmierz napięcie na n.1, 4, 5 UK1 (TP podłączony).

#3 Re: ACER ES1-533-C242 płyta LA-D641P - nie widzi TP

by michalmwp • 28 November 2021, 16:45
Sprawdź czy w biosie masz parametr dotyczący touchpada. Wiele Acerów ma przełącznik (standard/extrnded czy jakoś tak). Ten tryb rozszerzony bez dogranych sterowników właśnie tak się objawia.

#4 Re: ACER ES1-533-C242 płyta LA-D641P - nie widzi TP

by inventco • 7 December 2021, 15:46
Advanced wyłączony bez zmian.
Napięcia na pinach mierzone na TP:

1 - 3,3V
2 - 3,3V - za drugim pomiarem mam 0,65V
3 - 3,3V
4 - 0V
5 - 3,3V
6 - 3,3V
7 - 0V
8 - 0V

UK1:
1 - 3,3V
2 - 0V
3 - 3,4V / 0,6V (raz tyle a raz tyle....) - jak przez przypadek dotknąłem palcem sondy od multimetru skacze napięcie na tym pinie)
4 - 3,3V
5 - 3,3V



Podpięte 2 moduły TP ten sam efekt.

Według mnie brak TP_EN a to idzie z KBC .

#5 Re: ACER ES1-533-C242 płyta LA-D641P - nie widzi TP

by clops35 • 7 December 2021, 16:31
Zmierz rezystancję do masy na pinach 7 i 8 JTP1 (złącze)

#6 Re: ACER ES1-533-C242 płyta LA-D641P - nie widzi TP

by inventco • 7 December 2021, 16:40
clops35 wrote:Zmierz rezystancję do masy na pinach 7 i 8 JTP1 (złącze)

7 - 11kOhm
8 - 1MOhm

Podpiety TP
przejjscia do KBC sa.

#7 Re: ACER ES1-533-C242 płyta LA-D641P - nie widzi TP

by Lesio23 • 7 December 2021, 16:47
Programowałeś KBC ?

#8 Re: ACER ES1-533-C242 płyta LA-D641P - nie widzi TP

by inventco • 7 December 2021, 16:49
Jeszcze nie.
Lapek ogólnie trafił po zalaniu. Ale zalanie nie dotyczyło obszaru KBC
Zaraz zobaczę czy mam wsad do niego do KBC

#9 Re: ACER ES1-533-C242 płyta LA-D641P - nie widzi TP

by clops35 • 7 December 2021, 17:11
Po zalaniu powiadasz.
inventco wrote:2 - 3,3V - za drugim pomiarem mam 0,65V

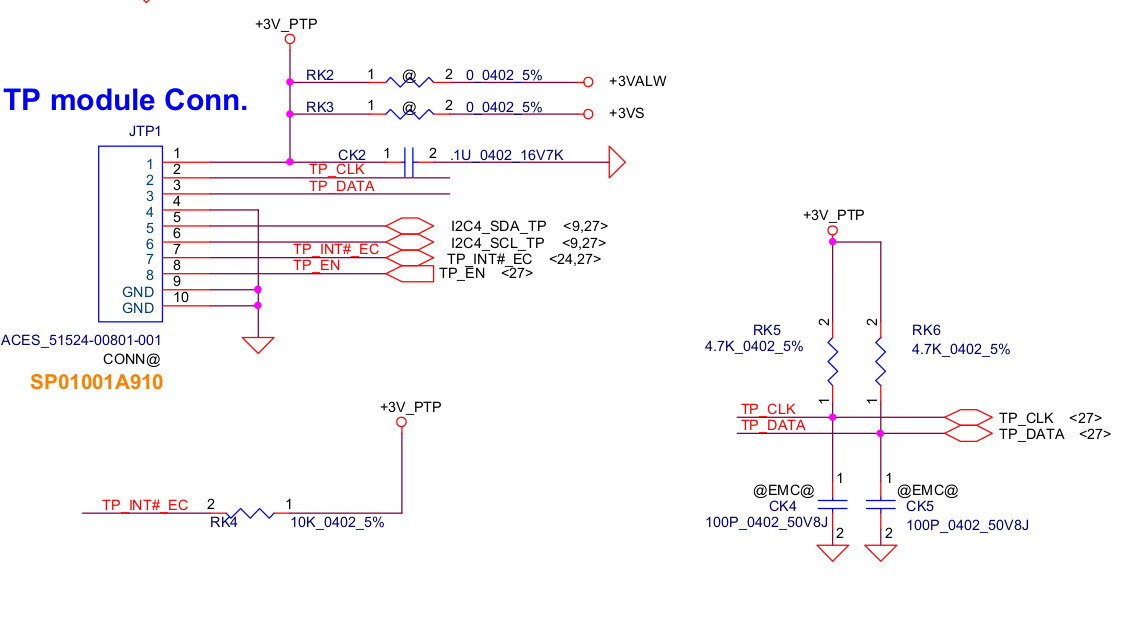

Spróbuj odnaleźć RK5 i zmierz jego rezystancję , lub od razu wymień wartość przedstawiona na zdjęciu.


#10 Re: ACER ES1-533-C242 płyta LA-D641P - nie widzi TP

by inventco • 9 December 2021, 08:49
Wymieniłęm wszystkie rezystory w liniach transmisyjnych.
Nic to nie dało.
Wymieniłem KBC ENE9022Q trochę się pobawiłem w zdobycie wsadu do EC...
Tak czy inaczej po wgraniu wsadu do EC płyta ruszyła i ... nadal *** :-(
Ale po podstawieniu nowego TP zadziałał :D

Ergo wymiana KBC i TP rozwiązała kłopot.
Dziękuję wszystkim za pomoc.
