HP DV5 1110EW - PŁYTA MARTWA, NIE WSTAJE, ALE JEST 3 I 5V 

Witam, potrzebuje wsparcia:

Dane:
HP Pavilion DV5 1110ew
Płyta: DAQT6AMB8F0 rev F,
Zasilacz: 3 piny

Obserwacje:
-wpięty oryginalny sprawny zasilacz oraz bateria: świeci się tylko dioda przy gnieździe zasilania, a dioda ładowania (z frontu) nie świeci się.


Dalsze obserwacje z wyjętą baterią:
-płyta martwa, nie wstaje, ale
-główna przetwornica PU2 (ISL6237IRZ-T) na schemacie, u mnie oznaczenie Pu217 RT82068 pracuje, bo:
-cewka PL8 5,09V i PL9 3.36V
-przycisk power 3,28V (gdy go wcisnę to spada do 0V i zero reakcji)


Dodatkowo
PL10- 9.6 Ω
PL 5/6 4.6 Ω procek w srodku
PL 11 1,7 KΩ
Pl 12 - 11Ω

Organoleptycznie nie czuje zeby cos sie grzalo, natomiast plyta nie wstaje.

Dodatkowo zrobilem nowy BIOS, niestety bez zmian.

Bardzo proszę o pomoc. Dzięki.

Measure the voltages on all pins of PU6.

Zaczalem mierzyć napięcia na PU6 niestety przez przypadek zwarłem sondą nóżki (wydaje mi się, że 23 i 24) i zniknęły napięcia 3 i 5v , dodatkowo dioda zasilania zaczęła mrugać i słychać charakterystyczne "cykanie" na płycie. Oporności cewek w dalszym ciągu w porządku, więc mam zagwozdkę co teraz począć

Measure the voltages on all pins of PU2.
You must use professional pin test leads.

Machine napisał(a):Measure the voltages on all pins of PU2.

Pu2 Piny:
1-5 - 0V
6 - 0V i co chwile wstaje do 0.05V
7-8 - 0V
9-10 - 0.05V
11-14 - 0V
15-16 - 0.05V
17-23 - 0V
24 - skacze od 0.08 do 0.16V
25- 0.4V
26 -0.3V
27-29 - 0V
30- 0.4V
31 - 32 - 0V

Machine napisał(a):You must use professional pin test leads.

Mam igiełki ale mimo tego zwarłem nóżki...

Measure the voltages on all pins of PQ48, PD5.
Measure the resistance to ground on pin 1 of PQ5.
Measure the voltages on all pins of PU5.

Machine napisał(a):Measure the voltages on all pins of PQ48, PD5.

Pd5 19.8V na wszystkich wyprowadzeniach

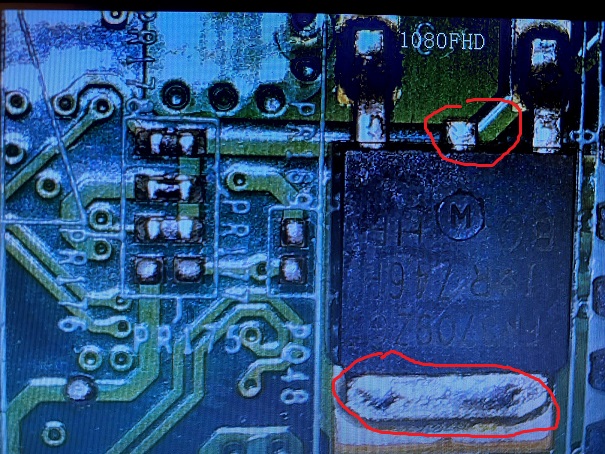

Pq 48 - 19,8 na zanaczonych nóżkach

Machine napisał(a):Measure the resistance to ground on pin 1 of PQ5.

PQ5 PIN 1 - 4.5 Ω

Machine napisał(a):Measure the voltages on all pins of PU5.

PU5:
1 - 5,12V
2 -0-0.5V
3 -1.18V
4 -0,45V
5-7 -0V
8 -2.4V
9 -0V
10 -0,9 V
11-14 -0V
15 -5V
16 - 5V
17 - 0,2
18 - 0,3
19 - 0,3 do 1V
20 - 0,3 do 1V
21- 0.2V
22 -0,2V
23 - 0V
24 - 1 -2 V

Dodatkowo po zakończonych pomiarach zaczęła grzać się PU6

Desolders PU6.
Remeasure the resistance on pin 1 of PQ5 if it is still low.
Do the test described here on pin 1 of PQ5:
post5699.html#p5699
Limit the voltage to 1V. Use cables with a 1.5mm2 section.

Machine napisał(a):Desolders PU6.
Limit the voltage to 1V. Use cables with a 1.5mm2 section.

Chciałem sie upewnić, czy próbę zwarciową mam/mogę zrobić przy wylutowanym PU6?

If you limit the voltage to 1v you will have no problems with PU6 disconnected.
Before carrying out the short test, disconnect PU6 and measure the resistance to ground on pin 1 of PQ5.
Only if the resistance remains low do the test for the short.

Machine napisał(a):Desolders PU6.
Remeasure the resistance on pin 1 of PQ5 if it is still low.
Do the test described here on pin 1 of PQ5:
post5699.html#p5699
Limit the voltage to 1V. Use cables with a 1.5mm2 section.

Wylutowałem PU6, rezystancja na pierwszej nodze w dalszym ciagu 4.5Ω
Zrobiłem próbę zwarciową. Przy 1V i 500mA nic sie nie grzało. Po podniesieniu wartości do 1A zaczął być ciepły GPU, reszta płyty zimna. Wszystko na odlutowanym PU6

Replace GPU.
Before soldering the new GPU check that the resistance on pin 1 of PQ5 is high. PU6 also changes.

Machine napisał(a):Replace GPU.
Before soldering the new GPU check that the resistance on pin 1 of PQ5 is high. PU6 also changes.

Przepraszam , z rozpędu uznałem, że to GPU ale po ponownym sprawdzeniu grzeje się jednak most północny (PM45). GPU jest zimne. Czy to oznacza, że północ do wymiany?

Dzięki,

Change the north bridge.
Before soldering it, check that the short circuit is gone.

Machine napisał(a):Change the north bridge.
Before soldering it, check that the short circuit is gone.

Niestety nie posiadam stacji do wylutu BGA, mam jedynie lutownice i hotair WEP'a. Czy są jakiekolwiek szanse na to , że ten układ wylutuje i wlutuję nowy poprawnie?

Without the equipment to work on the BGA you risk damaging the board.

Measure the resistances on coils in reference to pin 1 of transistor PQ5.

Machine napisał(a):Without the equipment to work on the BGA you risk damaging the board.

No wieć spróbowalem wylutować układ, mając na uwadze ewentualne uszkodzenia i niestety operacja nie zakończyła się pomyślnie, bo choć usunąłem układ to urwałem kilka ścieżek w górnej części układu, więc płytę uznaję z przeznaczoną do dalszej praktyki. Bardzo dziękuję z dotychczasową pomoc wsparcie "MACHINE"
