#1 Asus ROG Strix GL703V - Martwy, brak reakcji na włącznik

przez SPIOH1979 • 1 marca 2021, 17:54
Laptop :Asus ROG Strix GL703V
Płyta: DABKNMB28A0 REV:A

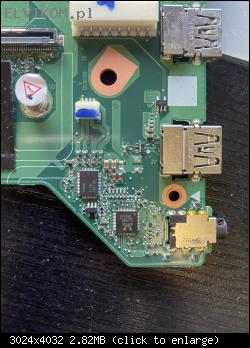

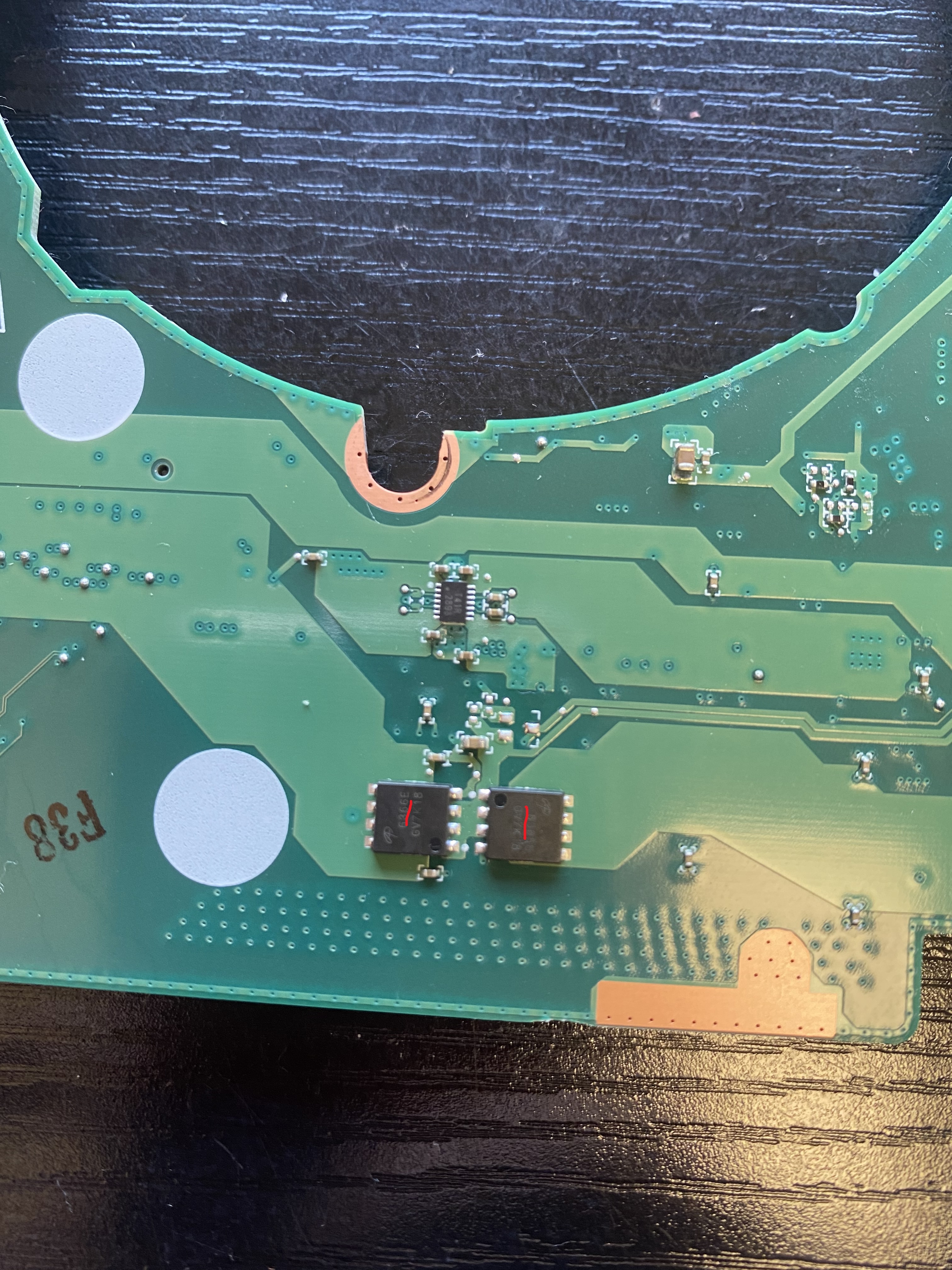

Laptop wyłączył się niespodziewanie podczas pracy i już nie chciał się ponownie włączyć. Brak napięcia głównego oraz napięć 3V/5V. Wstępna diagnoza wykazała grzanie się układu z oznaczeniem 5766M oznaczonym na zdjęciu i dwóch mosfetów po drugiej stronie płyty. Dioda na zasilaczu pulsuje.
Kondensatory przy układzie 5766M zaznaczone na zdjęciu zwarte.
Obrazek
Obrazek

Re: Asus ROG Strix GL703V - Martwy, brak reakcji na włącznik

przez Google Adsense [BOT] • 1 marca 2021, 17:54

#2 Re: Asus ROG Strix GL703V - Martwy, brak reakcji na włącznik  [ROZWIĄZANY] 

przez sebastiank • 1 marca 2021, 19:07
Wykonaj próbę zwarciową a celu zlokalizowania zwartego elementu lub wylutowywuj elementy - zacząłbym od wzmacniacza - układu z oznaczeniem 5766M.

#3 Re: Asus ROG Strix GL703V - Martwy, brak reakcji na włącznik

przez SPIOH1979 • 8 marca 2021, 19:35
sebastiank napisał(a):Wykonaj próbę zwarciową a celu zlokalizowania zwartego elementu lub wylutowywuj elementy - zacząłbym od wzmacniacza - układu z oznaczeniem 5766M.

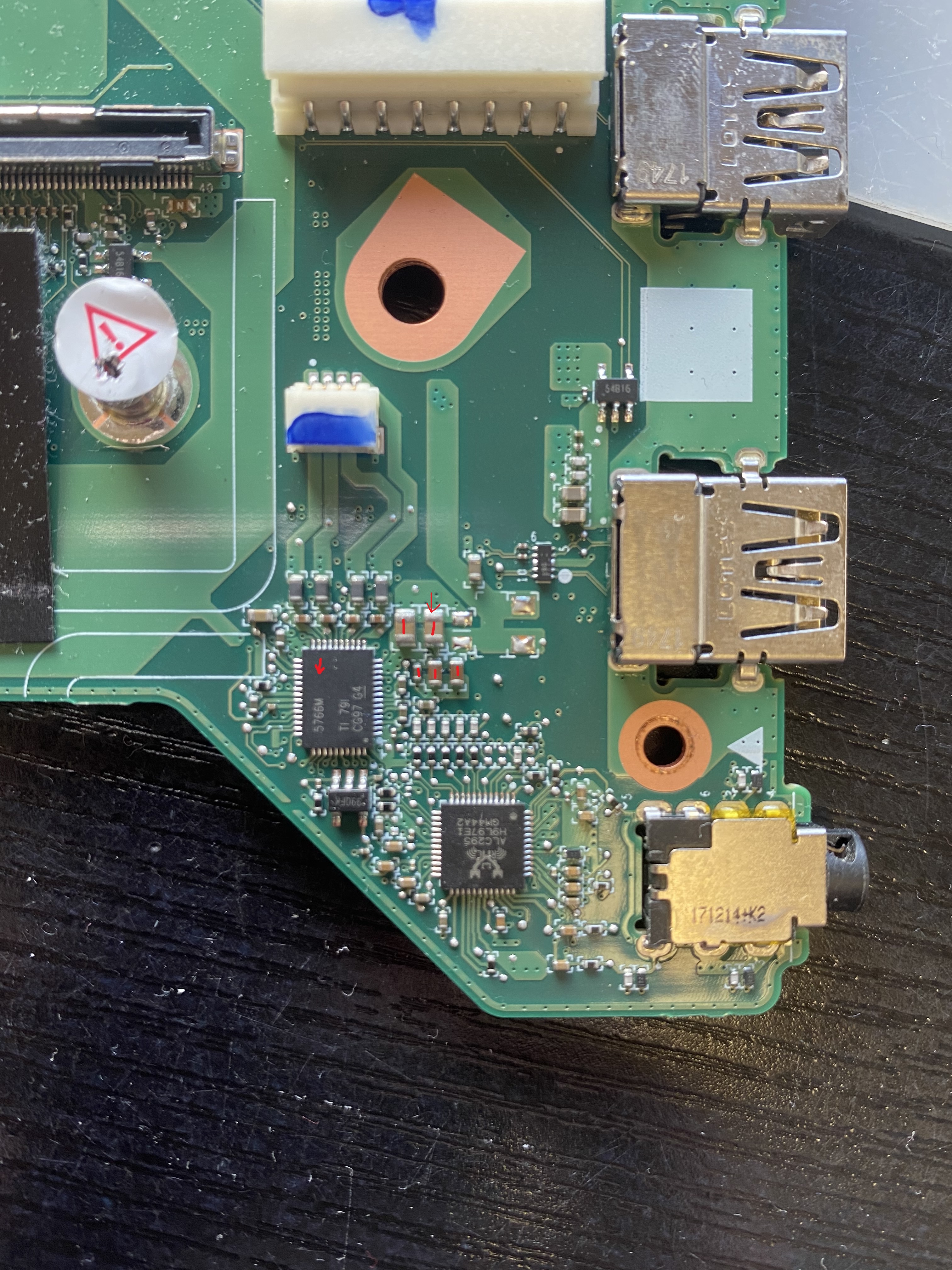

Znalazłem zwarty kondensator w układzie codeka audio i wzmacniacza zaznaczony na zdjęciu czerwoną strzałką.
Obrazek
Czy mogę próbować odpalić płytę bez niego ? Jeżeli nie to proszę o jego identyfikację.

#4 Re: Asus ROG Strix GL703V - Martwy, brak reakcji na włącznik

przez sebastiank • 8 marca 2021, 20:17
Wylutuj i sprawdź ponownie rezystancje - czy zwarcie zostało usunięte. Płytę możesz uruchomić na próbę bez tego kondensatora.

#5 Re: Asus ROG Strix GL703V - Martwy, brak reakcji na włącznik

przez SPIOH1979 • 9 marca 2021, 13:43

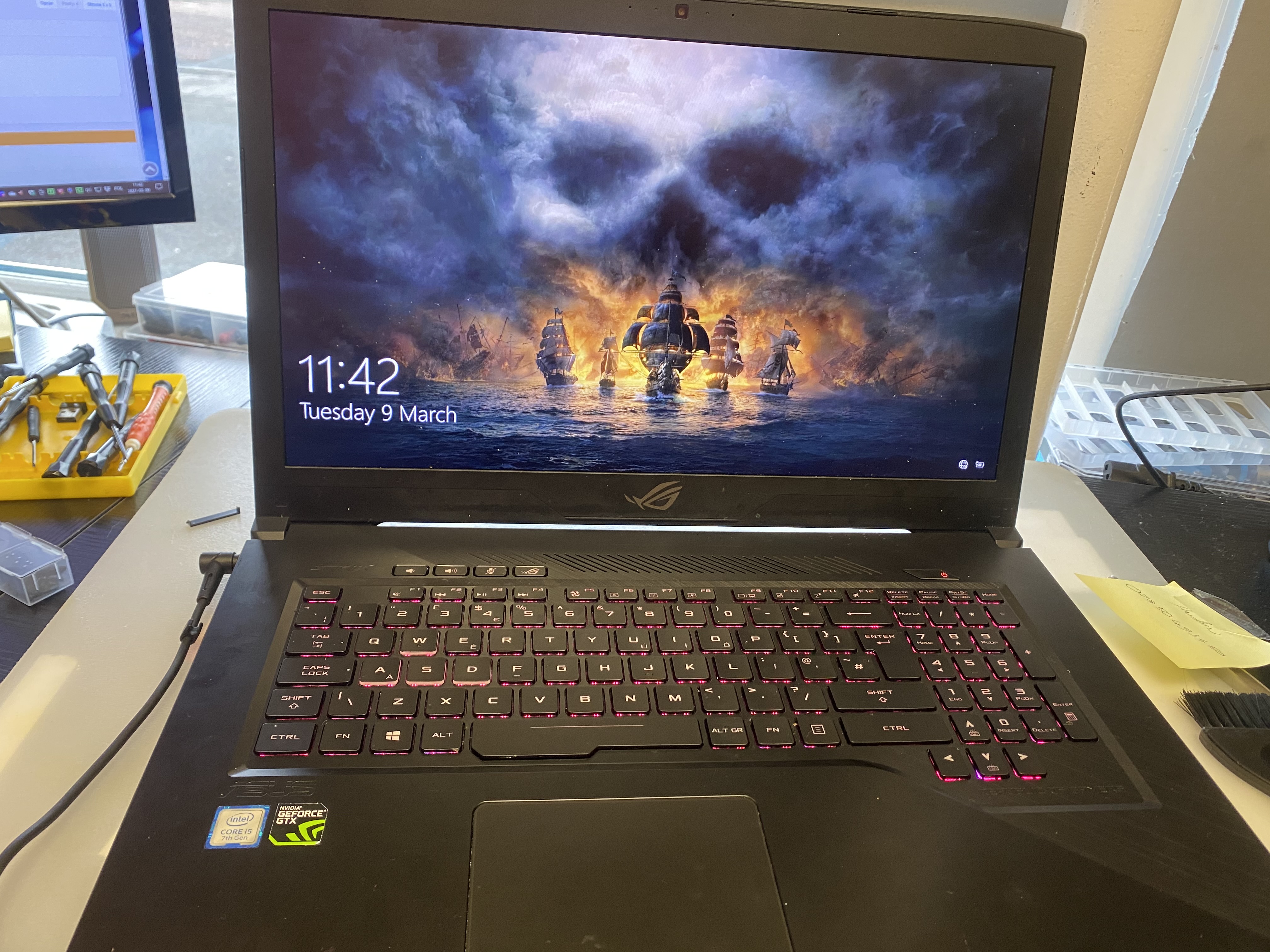

Laptop wrócił do życia ;-) Dzięki za pomoc "sebastiank"
Obrazek
