Witam szanowne grono.
Chciałem usprawnić mojego starego Asusa K52JE, który padł po tym, jak mu wymieniłem gniazdo USB na bocznej płytce (tej z gniazdem zasilania i baterią CMOS). Objawem jest to, że płyta nie wstaje całkowicie, brak obrazu, świeci dioda włącznika oraz POWER i tyle. Po podłączeniu zasilania 19V płyta startuje sama, wentylator zakręci na chwilę i się zatrzymuje, by po ok. 10 sekundach włączyć się znowu na pełnych obrotach - radiator od CPU i GPU robi się ciepły.

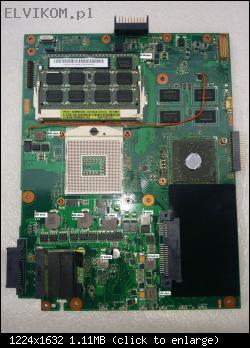

Oznaczenie płyty: K52JR rev 2.2
KBC: IT8570
Przetwornica 3/5V: RT8206
Póki co zdążyłem pomierzyć następujące:
Napięcia przetwornicy
KBC, napięcia:
Rezystancje i napięcia na cewkach:
Proszę Was o pomoc w diagnozie.
Chciałem usprawnić mojego starego Asusa K52JE, który padł po tym, jak mu wymieniłem gniazdo USB na bocznej płytce (tej z gniazdem zasilania i baterią CMOS). Objawem jest to, że płyta nie wstaje całkowicie, brak obrazu, świeci dioda włącznika oraz POWER i tyle. Po podłączeniu zasilania 19V płyta startuje sama, wentylator zakręci na chwilę i się zatrzymuje, by po ok. 10 sekundach włączyć się znowu na pełnych obrotach - radiator od CPU i GPU robi się ciepły.
Oznaczenie płyty: K52JR rev 2.2
KBC: IT8570
Przetwornica 3/5V: RT8206
Póki co zdążyłem pomierzyć następujące:
Napięcia przetwornicy
- ALL_PSYSTEM_PWRGD 3,4V
- H_CPUPWRGD 1,14V
- +3VSUS 3,4V
- +5VSUS 5V
KBC, napięcia:
- 17 3,4V
- 21 3,4V
- 74 3,4V
- 107 3,4V
- 112 3,4V
- 56 power button released 3,4V
- 56 power button pressed 0V
- 125 power button released 3,4V
- 125 power button pressed 0V
Rezystancje i napięcia na cewkach:
Proszę Was o pomoc w diagnozie.
