Hej,
Laptop lenovo y530, płyta główna NM-B701.
Nastąpiło zwarcie na zasilaczu, + poszedł na pin ID.
Brak jakiejkolwiek reakcji, sprawdziłem KBC, było na nim zwarcie, LDO od niego bardzo się grzała (109stopni), wymieniłem KBC i pojawiło się na płycie jakieś życie - świeci jedna dioda która jest za KBC, jednak nie świeci dioda od zasilania.
Pod kamerą termowizyjną przy zasileniu płyty widać, że procesor, GPU sie grzeje. Jednak niepokoi mnie ta dioda i wyłączyłem płyte. Nie poskładałem całości laptopa do "kupy".
Zrobiłem prawdopodobnie głupią rzecz, ponieważ gdy podmieniałem KBC (było wyciągnięte zupełnie z płyty stare i nie włożone nowe) włączyłem zasilanie - czy mogłem tym wyrządzić jakieś szkody?

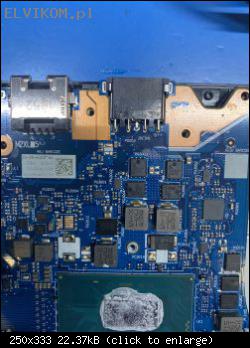

Mosfety przy gniezdzie zasilania są okej, jednak przy procesorze, wyglądaja na zwarte - zwarcie miedzy drainem i sourcem, jednak nie jestem pewien czy tak nie powinno być:
Wycinek schematu, chodzi o PQ3006.
Jestem elektronikiem, ale w temacie komputerów raczkuje.
Posiadam zaawansowany sprzęt elektroniczny, więc mogę posprawdzać różne rzeczy, jednak brakuje mi wiedzy, dlatego zwracam się z prośbą do Was.
