Dell Inspiron 5767, brak detekcji zasilacza BAL20 LA-D801P REV 1.0

Cześć,

z racji, że jestem nowym użytkownikiem forum a chcę się czegoś nauczyć oraz może w przyszłości naprawiać laptopy, dostałem do sprawdzenia urządzenie, w którym nie ładuje się bateria.

Czytając poprzednie wątki na forum:
dell-inspiron-5567-nie-rozpoznaje-zasilacza-nie-laduje-baterii-t55140.html
dell-5567-plyta-la-d801p-nie-laduje-brak-identyfikacji-zasilacza-t61354.html

zdążyłem już sprawdzić diody PQ5 oraz PQ6.

Napięcia wyglądają następująco:

Dioda PQ6
Noga 1: 1,65 V
Noga 2: 1,65 V
Noga 3: 5,01V

Dioda PQ5
Noga 1: 5,01 V
Noga 2: 0 V
Noga 3: 0,22 V

Napięcia nie zmieniają się po podłączeniu baterii.
Dziwi mnie fakt, że bateria ma 11,1V a po podłączeniu zasilacza jej napięcie skacze do 11,6V i się utrzymuje.

Dodam jeszcze, że z podpiętą baterią PD4 od pinu 36 KBC wykazuje zwarcie do masy, po odłączeniu baterii brak zwarcia.


Gdzie dalej mierzyć ? Jakieś wskazówki ?

Na początek sprostowanie. PQ6, PQ5 to nie diody. To tranzystory.

mattom94 ha scritto:Dioda PQ6
Noga 1: 1,65 V
Noga 2: 1,65 V
Noga 3: 5,01V

Dioda PQ5
Noga 1: 5,01 V
Noga 2: 0 V
Noga 3: 0,22 V

Pobierz schemat, przeanalizuj. Na D i S PQ6 powinno być ok. 3,3V. Do sprawdzenia czy nie ma przywarcia w tej gałęzi, PR3 - poprawność rezystancji, napięcie +3VALW na jego jednej z nóżek.
Jeśli nie ma niskiej rezystancji w tej gałęzi (Sprawdź też PD4, PD5), PR3 sprawny i na jednej nóżce ma 3,3V - może być uszkodzony PU703 lub MEC.

Dzięki za pomoc !

Czyli chyba jednak charger lub kbc..
Pomiary:

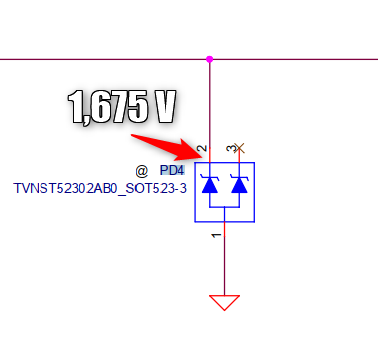

PD4

PD5

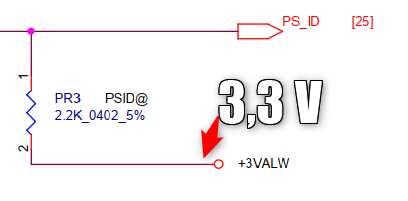

PR3


Rezystancja prawidłowa:

PR3 - 2.12 k OHM
PR4 - 33 OHM
PR6 - 100k OHM
PR8 - 10k OHM
PR9 - 14,95k OHM
PR11 - 100k OHM

Co dalej mierzyć ?

Dalej podstaw na próbę charger.

Po wymianie chargera oraz rezystora 1206 10 OHM problem ustąpił, dziękuję.
