Acer nitro 5 an515-54 nie włącza się z podłączoną baterią

Acer Nitro 5 an515-54 i5 9gen
MB: Compal LA-H501P rev 1A

Cześć. Trochę czytałem forum, ale nie mam praktycznej wiedzy z napraw. Także opis może być niedokładny.
Proszę o pomoc, bo nie do końca wiem za co się zabrać.
Laptop był zalany napojem od strony klawiatury. Bez cukru, przezroczysty, niehigroskopijny.
Zostawił tylko kilka małych oksydacji wokół paru rezystorów (przewodzą) i kondensatorów (nie zwierają).
Płyta zalana od "mniej ważnej" strony (brak przetwornic i większości ważnych elementów).
Jedyny zjedzony element: rezystor związany z zasilaniem DDR, wymieniony - po tym laptop się uruchamia.
W międzyczasie nie był uruchamiany przez kilka tygodni.

Laptop na samym zasilaczu pracuje normalnie.
Gdy dodatkowo wepnę baterię (zasilacz + bateria) - po wciśnięciu przycisku "power" laptop podświetla klawiaturę, kręcą się wiatraki, po 1-2 sekundach się wyłącza. Podczas wyłączania słychać delikatne "kliknięcie".
Na samej baterii brak reakcji na włącznik.

Napięcia na złączu baterii PJP201 - mierzone do masy, bateria RTC wyciągnięta, bateria i zasilacz podłączone. (płyta próbuje startować)
[1] 0V
[2] 0V
[3] 3.28V
[4] 3.28V
[5] 0.16V
[6] 0V
[7] 3.55V
[8] 3.55V
Przy próbie uruchomienia nieznacznie grzeje się w rogu układ PU301 (przetwornica 3v?). Temperatura około +2 stopni celsjusza. Możliwe, że więcej - moja termowizja nie jest super dokładna, ale powinno byc +/- OK.
Po odłączeniu zasilacza, na wszystkich pinach jest 0 volt.
Po odłączeniu baterii z płyty, na pinach wtyczki baterii 0 volt na wszystkich pinach (bateria, nie wtyczka na płycie).
Brak zwarcia do pinów 1,2 [gnd] na innych pinach na wtyczce baterii.

Co do zalania, nie wydaje mi się, żeby miało to jakiś wpływ, ale podjedzone są cewki PL201 i PL202, kondensator PC201 PC202 - linia +12.6V_BATT. Cewki przewodzą, kondensatory nie zwierają (rezystancja około 110 M). Ale nie wiem, czy działają jak powinny. Nie mam pod ręką zamienników. Umiejscowienie tych elementów:

Możliwe, że przeoczyłem jakiś kondensator, rezystor, etc od strony klawiatury.
Bateria również może być uszkodzona - chciałbym zacząć od wykluczenia usterki po stronie MB.

Dodatkowe info:
Charger (?): Sillergy SY8288RAC [PU1101]

Measure the voltages on the battery connector (vPJP201) with only the battery connected.

(in short: it works now, but I have another question at the end)
Thanks Machine for the reply.
Today I inspected the board again with magnifying glass.
In meanwhile I have spotted two rusted test points on long traces with CSIN_CHG_R and CSIP_CHG_R signals.
It goes acroos the whole board from charger to PRB4, could be ommited easily when someone not professional.
It transports 19v and quickly cuts itself off beacuse of corossion, when there is liquid present.
It looks like it may be specific to this model - if liquid is spilled on the keyboard it is one of the places where it goes down in the first place. Worth checking if it is not turning on after liquid damage.
I have recreated the traces on the test points and now it works as expected.
Testpoints are not present on boardview, but they are located near the red markings.


Everything works - battery is charging if AC adapter is plugged, without AC it works on battery and handles stress test.

One strange thing happens - I can hear noise that sounds like irregular working of some buck converver or something like this. It happens when battery is charging or machine is working on battery only. Somwehere in upper left corner of keyboard, so it is near that PRB4 and also PQB11, PQB12, PQB3.
The only really corroded elements are listed in my first post. Two coils and two capacitors. Are they worth replacing, do they look like they are important?
Coils have near zero ohm (cheap multimeter) and capacitors are not shorted to ground, but I don't know if they works.
Also, if it is worth replacing, can I solder some bigger coil, or is it important to replace it with elements with equal values?
(repairing it for myself, not doing it for money for someone else, but I don't want to loose this machine either )

zgredek napisał(a):The only really corroded elements are listed in my first post. Two coils and two capacitors. Are they worth replacing, do they look like they are important?

Zamieść zdjęcia tych elementów - dopiero wtedy będziemy mogli ocenić, czy trzeba je wymieniać. Natomiast jakiekolwiek elementy, które uległy nawet częściowej oksydacji, należy bezwzględnie wymienić na nowe pomimo tego, że działają, bo komputer szybko wróci na reklamację, jeśli to zaniedbasz.

zgredek napisał(a):Also, if it is worth replacing, can I solder some bigger coil, or is it important to replace it with elements with equal values?

Jeśli są to cewki przetwornicy, to muszą być one dokładnie takie, jak w oryginale. Nie można dowolnie zmieniać impedancji cewek przetwornic, ponieważ pozostałe elementy są tak dobrane, aby przetwornica pracowała optymalnie. Ale jak napisałem wyżej - zamieść zdjęcia elementów i ocenimy.

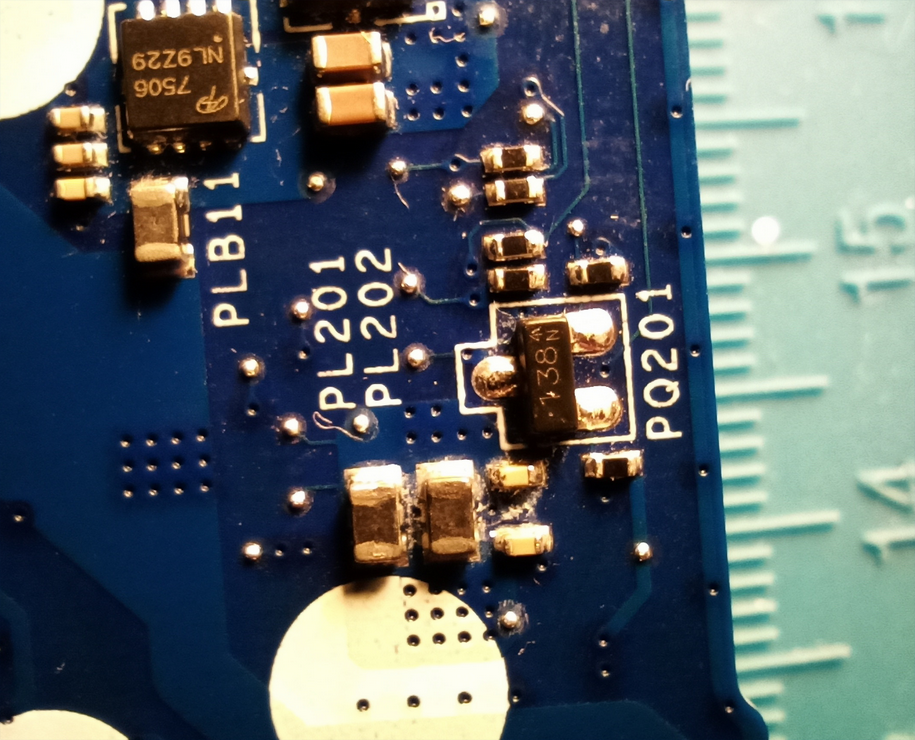

Te ciemne duże elementy SMD to cewki, nie kondensatory. Poniżej oznaczeń PL201, PL202. W prawo, w kierunku krawędzi płyty, są kondensatory PC201 i PC202.
Są na głównej linii zasilającej baterię i mam wrażenie, że przydają się przy "wypłaszczaniu" prądu przy wpinaniu i wypinaniu ładowarki.
Nie prowadzę serwisu, ale uczę się napraw hobbystycznie na własny użytek, także nie boję się reklamacji Jednak mimo wszystko nie chcę uszkodzić sprzętu.

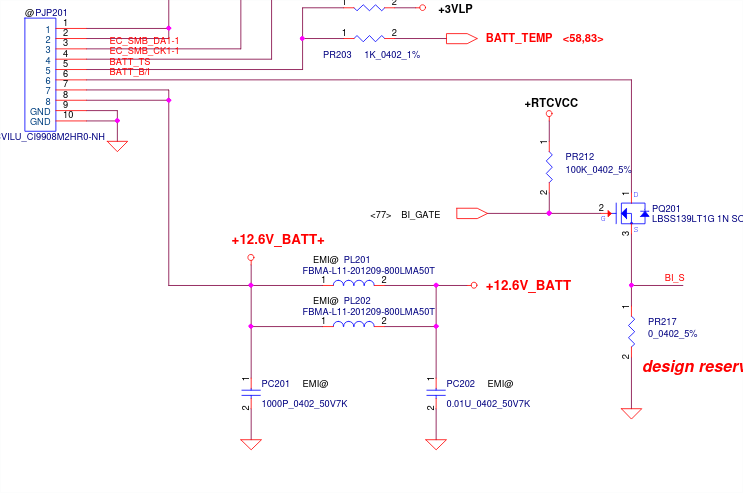

Oznaczenie cewek na schemacie:
EMI@ PL201 - FBMA-L11-201209-800LMA50T
EMI@ PL202 - FBMA-L11-201209-800LMA50T
Jeżeli trzeba by je wymienić, to gdzie szukać zamienników? Przykładowo na allegro nie widzę zbyt wielu ofert na tego typu cewki.
Z kondensatorami nie będę mieć problemów.

zgredek napisał(a):Jeżeli trzeba by je wymienić, to gdzie szukać zamienników? Przykładowo na allegro nie widzę zbyt wielu ofert na tego typu cewki.

Allegro to nie jest dobre miejsce na pozyskiwanie elementów elektronicznych, tzw. drobnicy - proszę zajrzeć do oferty RS-Online, TME lub Farnell (wszystkie te firmy mają swoje magazyny w Polsce i części są zazwyczaj dostarczane w ciągu 2 dni roboczych, jeśli są na stanie).

zgredek napisał(a):EMI@ PL201 - FBMA-L11-201209-800LMA50T

Z oznaczenia dławika: obudowa 0805, impedancja 80Ω (nie mylić z rezystancją!), prąd znamionowy 5A. W ofercie Farnella jest np. taki zamiennik: https://pl.farnell.com/te-connectivity/ ... dp/2483721 (tutaj możesz od razu dokupić kondensatory, żeby zaoszczędzić na przesyłce). Co zaś do samego zdjęcia, ja na Twoim miejscu wymieniłbym wszystkie te elementy: PL201, PL202, PC201 i PC202.

Super, dzięki za wskazówki. Popatrzę jeszcze na inne podejrzane elementy, zrobię większe zamówienie i je też wymienię.
