#1 Trident TVGA 9000I - Jak wykryć kość BIOS w programatorze

от Trante011 • 5 Ноябрь 2020, 06:17

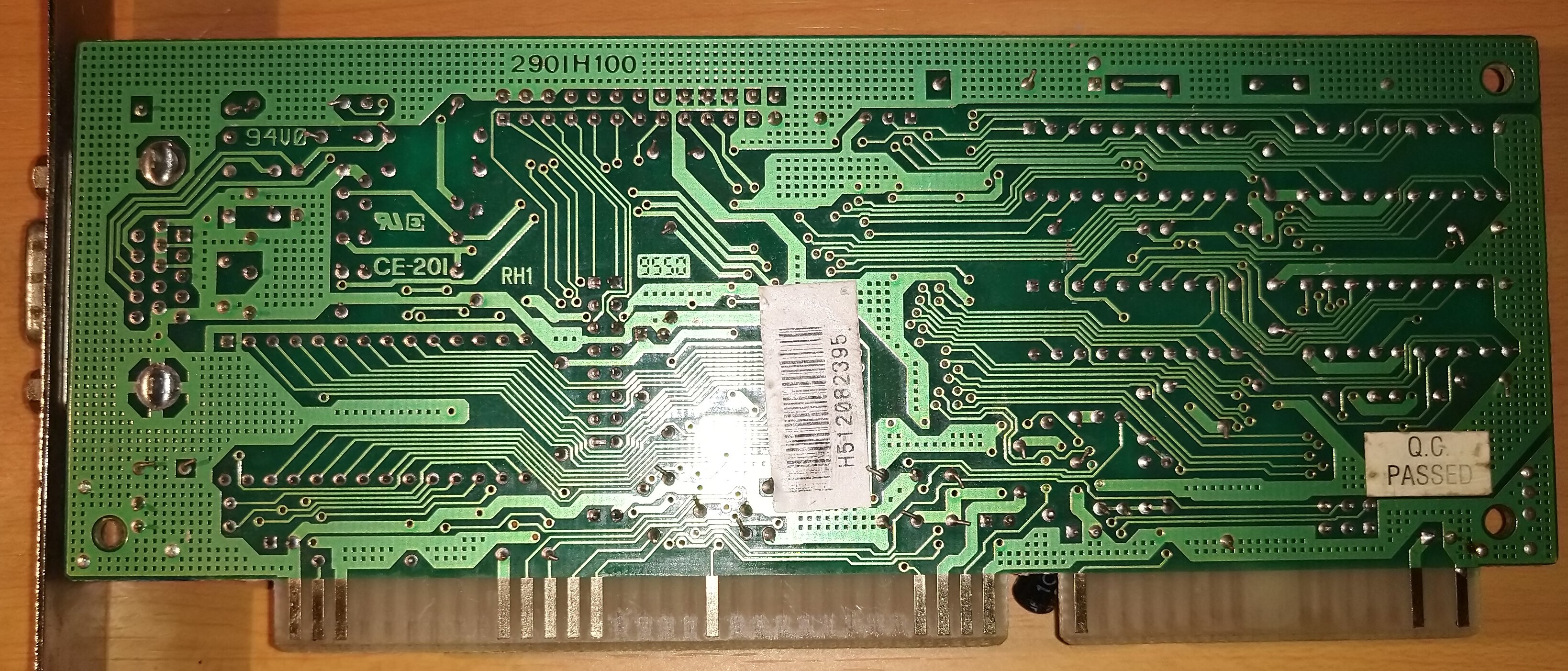

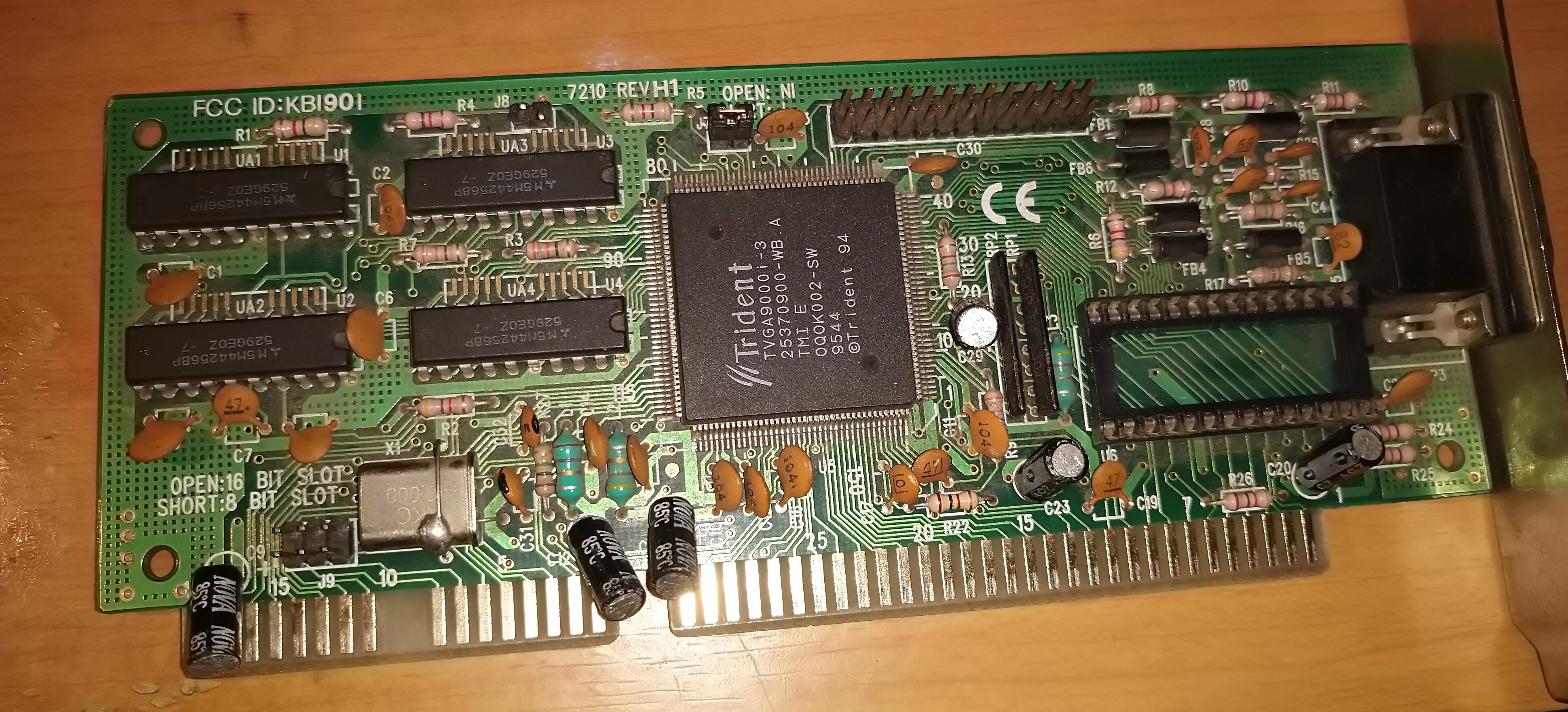

Znalazłem wsad, nie wiem jednak jak rozpoznać kość w programatorze XGecu Pro. Jest to budżetowa retro karta graficzna z pierwszej połowy lat 90. W załączniku instrukcja.

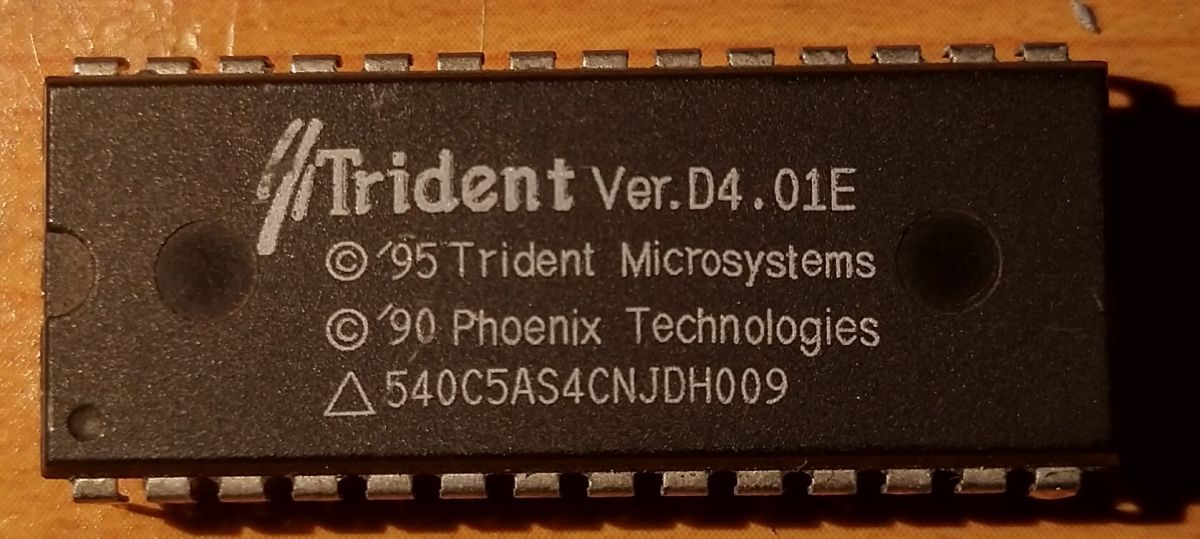

Kiedy próbuję szukać po oznaczeniu "27C256" (rozmiar wsadu to 32KB) za każdym razem dostaję komunikat "PIN 1 detect error".

Linki, które mogą być przydatne:
http://www.vgamuseum.info/index.php/cpu ... vga9000i-1
http://minuszerodegrees.net/rom/rom.htm - z tej strony zamieściłem wsad w załączniku. Jest tam odnośnik do informacji:
Note 12: First half is EVEN bytes, second half is ODD bytes.




Необходимо авторизоваться для просмотра вложений в этом сообщении.

Re: Trident TVGA 9000I - Jak wykryć kość BIOS w programatorze

от Google Adsense [BOT] • 5 Ноябрь 2020, 06:17

#2 Re: Trident TVGA 9000I - Jak wykryć kość BIOS w programatorze  [РЕШЕНО] 

от xamledyD • 5 Ноябрь 2020, 14:53
Witam.
Czy po wyłączeniu opcji "Test pinów" jesteś w stanie odczytać zawartość kości?
Masz inną sprawną kość na podmianę? Ważne, żeby ta kość była wielorazowego użytku (żeby nie była OTP - one time programmable). Oryginalny układ wygląda właśnie na OTP.
Pozdrawiam

#3 Re: Trident TVGA 9000I - Jak wykryć kość BIOS w programatorze

от Trante011 • 10 Ноябрь 2020, 12:06
Po odznaczeniu opcji "Pin Detect", oraz "Check ID", kość została odczytana poprawnie (użyłem marki "ANACHIP"). Po wrzuceniu wsadu karta ruszyła. Dziękuję drogi kolego za pomoc !
