#1 Lenovo G780 płyta LA-7983P spalony PQ302

da jendrasso • 29 ottobre 2020, 15:47

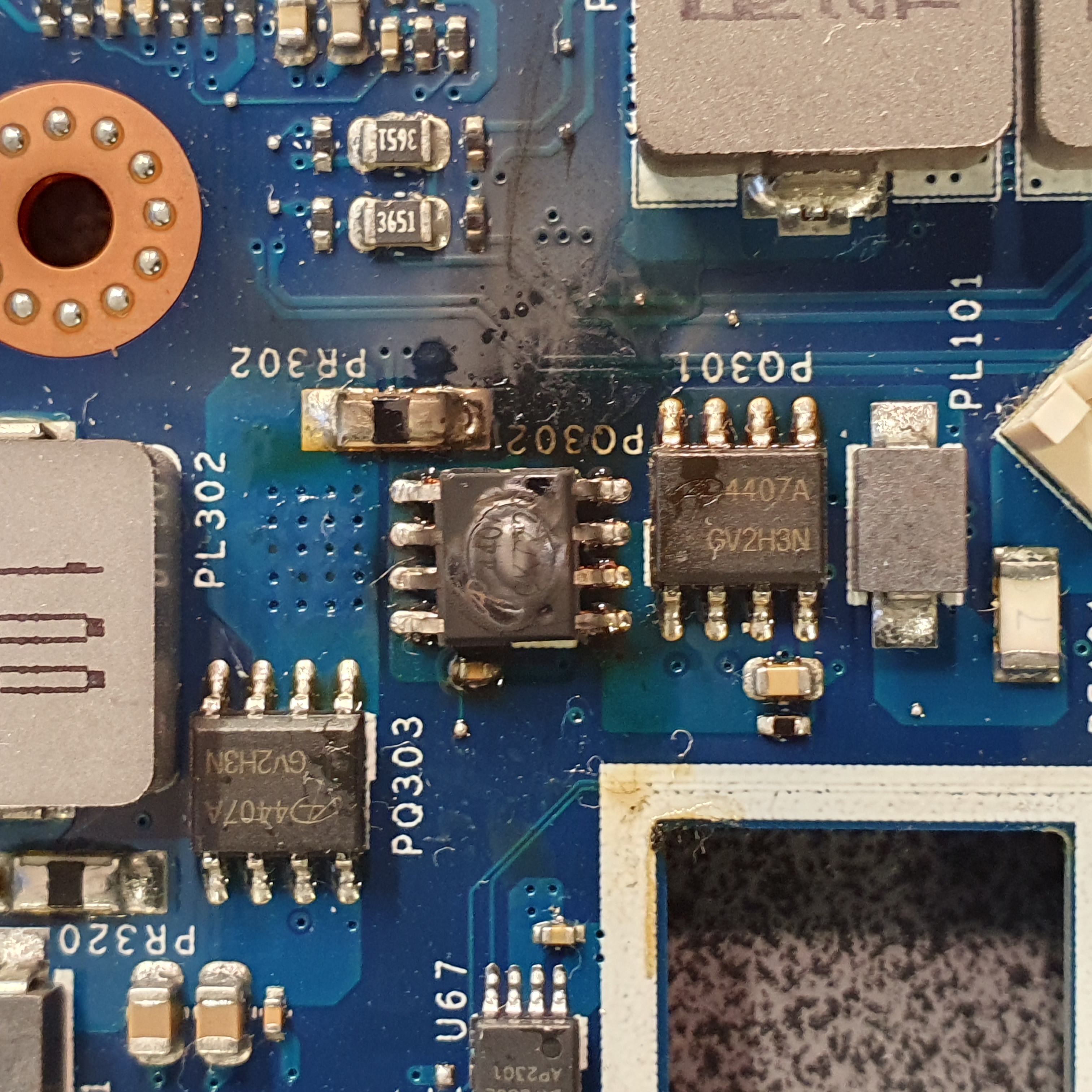

Witam, mam problem z płytą jak w temacie, wypalił się układ oznaczony na płycie jako PQ302, chciałbym go wymienić ale nie wiem co to dokładnie za układ. Jaka może być przyczyna takiego wypalenia i czy oprócz jego wymiany powinienem sprawdzić coś jeszcze przed próbą uruchomienia płyty?
Załączam zdjęcie.
Immagine

Re: Lenovo G780 płyta LA-7983P spalony PQ302

da Google Adsense [BOT] • 29 ottobre 2020, 15:47

#2 Re: Lenovo G780 płyta LA-7983P spalony PQ302

da matic • 29 ottobre 2020, 15:50
Hello!

PQ301= PQ302 -> AO4407A

The cause for such damage may be a sort circuit to ground on main power rail "b+".
Measure the resistance to ground on any pin of resistor PR302.

#3 Re: Lenovo G780 płyta LA-7983P spalony PQ302

da jendrasso • 29 ottobre 2020, 16:23
po zdjęciu spalonego PQ302 rezystancja do masy na obu pinach PR302 wynosi 5,2MΩ

#4 Re: Lenovo G780 płyta LA-7983P spalony PQ302

da matic • 29 ottobre 2020, 16:29
Check the transistor PQ301.
If it is good, solder the new PQ302 to the board and test he machine.

#5 Re: Lenovo G780 płyta LA-7983P spalony PQ302

da jendrasso • 29 ottobre 2020, 16:53
W jaki sposób mam sprawdzić PQ301 ?

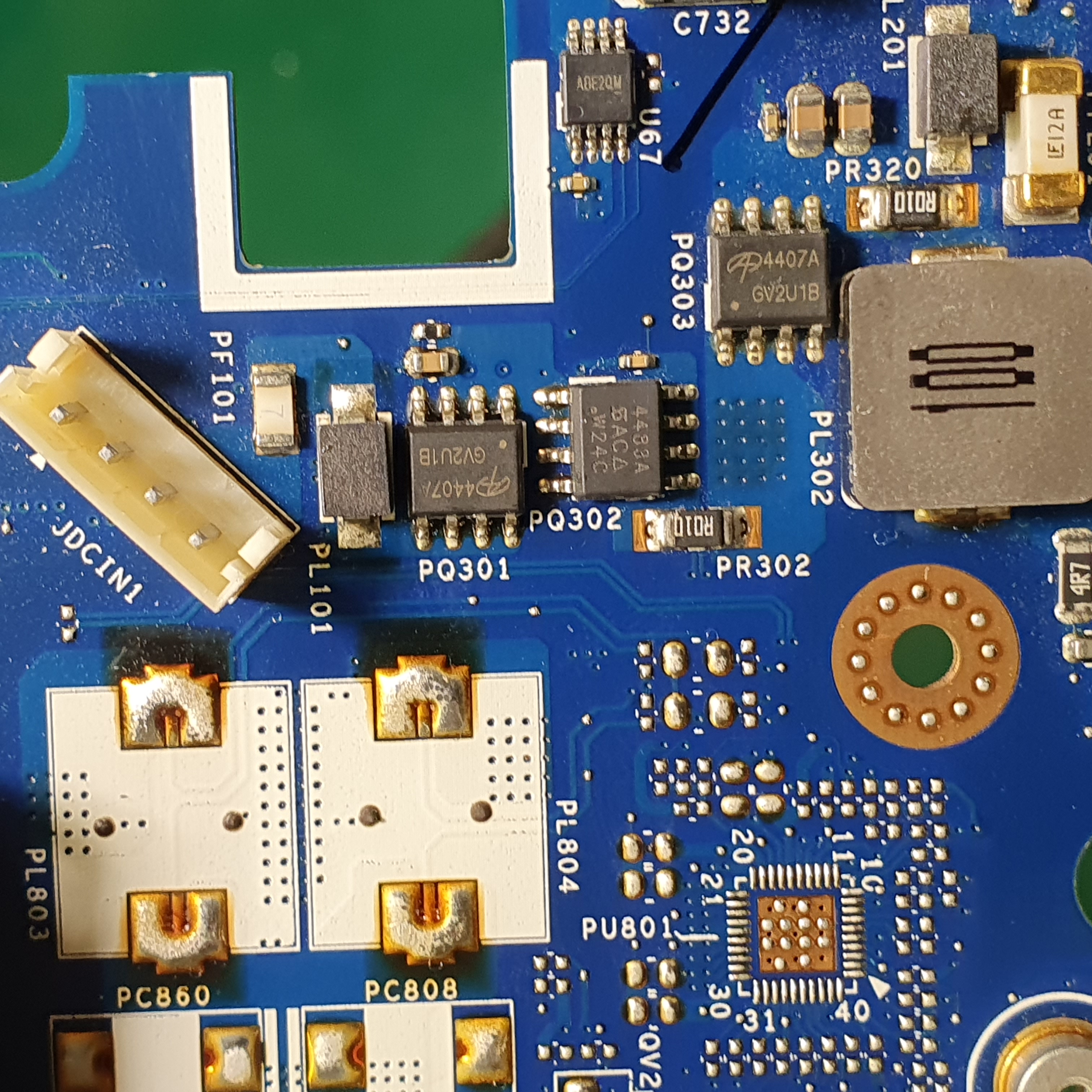

Znalazłem taką samą płytę tylko w wersji bez dedykowanej grafiki, na niej PQ302 ma inne oznaczenie, załączam foto, mogę go użyć do płyty w której się spalił?
Immagine

#6 Re: Lenovo G780 płyta LA-7983P spalony PQ302

da matic • 29 ottobre 2020, 16:58
jendrasso ha scritto:W jaki sposób mam sprawdzić PQ301 ?
Measure the resistances between listed pins of PQ301:
a) Between pin 1 and pin 4.
b) Between pin 1 and pin 8.
c) Between pin 4 and pin 8.

jendrasso ha scritto:na niej PQ302 ma inne oznaczenie, załączam foto, mogę go użyć do płyty w której się spalił?
Yes, you can.

#7 Re: Lenovo G780 płyta LA-7983P spalony PQ302

da yasiu83 • 29 ottobre 2020, 17:13
PQ301 z płyty dawcy jest taki sam jakiego potrzebujesz w miejsce PQ302 naprawianej płyty.

#8 Re: Lenovo G780 płyta LA-7983P spalony PQ302

da jendrasso • 29 ottobre 2020, 17:19
Rezystancja na PQ301:
1 - 4 : 199kΩ
1 - 8 : 2,27MΩ
4 - 8 : 9MΩ

#9 Re: Lenovo G780 płyta LA-7983P spalony PQ302  [RISOLTO] 

da matic • 29 ottobre 2020, 17:20
PQ301 seems good.
Replace PQ302 and test the board.

#10 Re: Lenovo G780 płyta LA-7983P spalony PQ302

da jendrasso • 30 ottobre 2020, 14:15
Wszystko działa poprawnie, dziękuję za pomoc
