#1 Asus R503V (płyta X55VD REV. 2.2) - brak karty dźwiękowej.

da skrzatoo • 28 ottobre 2020, 12:21
Witam.

Na stole mam Asusa R503V (płyta X55VD REV .2.2), w którym zginęła karta dźwiękowa. Wpierw wysypał się system. Po zainstalowaniu świeżego brakuje jej. Dla sprawdzenia wymieniłem układ ALC269 (dwa razy), ale to nie pomogło. Brakuje mi schematu do tego, a ściągnięty boardview nie otwiera się. Na podstawie datasheet ALC269 zrobiłem następujące pomiary:
1 - 3,3V
7 - 0V
9 - 3,3V
25 - 5,09V
26 - 0V
27 - 2,54V
34 - 0V
38 - 0,07V
39 - 5,09V
42 - 0V
43 - 0V
46 - 5,09V
Wynika z tego, że brak jest napięcia na 38 (5V albo 3,3v), ale wyjście z nogi układu znika w płycie i nie wiem, gdzie biegnie dalej.
Poratuje ktoś?

Re: Asus R503V (płyta X55VD REV. 2.2) - brak karty dźwiękowej.

da Google Adsense [BOT] • 28 ottobre 2020, 12:21

#2 Re: Asus R503V (płyta X55VD REV. 2.2) - brak karty dźwiękowej.

da rager24 • 28 ottobre 2020, 12:51
Zasilanie na nodze 38 (5V) idzie z rezystora R3620 a wcześniej z JP3601. Musiałeś coś źle pomierzyć, bo noga 25 i 38 są połączone a na nodze 25 masz 5V. Chyba że masz przerwaną ścieżkę pomiędzy nimi. Czym otwierasz boardview? Programem openboardivew rzeczywiście nie da się otworzyć ale program boardviewer otwiera bez problemu.

#3 Re: Asus R503V (płyta X55VD REV. 2.2) - brak karty dźwiękowej.

da matic • 28 ottobre 2020, 12:58
skrzatoo ha scritto:a ściągnięty boardview nie otwiera się.
Hello!
Which type of boardView file you downloaded (check the extension - usually it is *.FZ or *.ASC)? With what program did you try to open it?

skrzatoo ha scritto:Wynika z tego, że brak jest napięcia na 38 (5V albo 3,3v), ale wyjście z nogi układu znika w płycie i nie wiem, gdzie biegnie dalej.

1 - 3,3V
7 - 0V
9 - 3,3V
25 - 5,09V
26 - 0V
27 - 2,54V
34 - 0V
38 - 0,07V
39 - 5,09V
42 - 0V
43 - 0V
46 - 5,09V

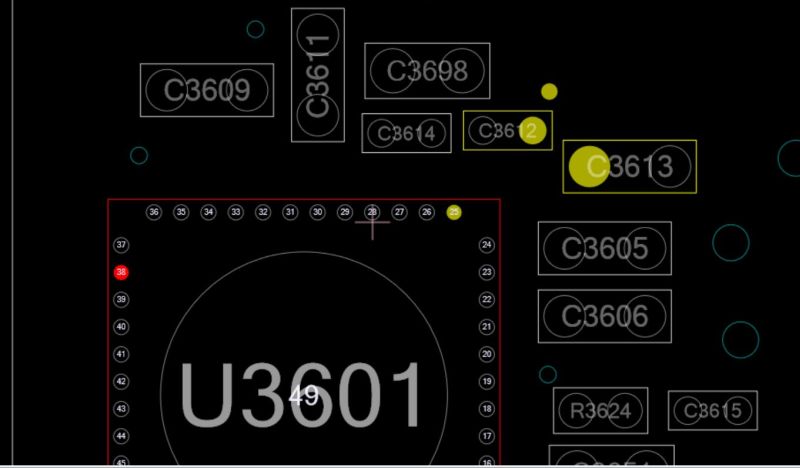

Pins 25 and 38 of chip U3601 are connected together on the board (BoardView fragment below).
If you have 5V on pin 25, th same voltage should be present on pin 38. Check the voltage on pin 38 again.
If it is 0V, you probably have a broken trace or via on the PCB - use a thin jump wire and connect pin 38 to any of yellow points on the picture.

Immagine

#4 Re: Asus R503V (płyta X55VD REV. 2.2) - brak karty dźwiękowej.

da skrzatoo • 28 ottobre 2020, 13:49
Plik boardview ma rozszerzenie .fz. Próbowałem go otwierać dwoma programami, fritzing i allegro phisical free viewer i w nich wywala błąd. Sprawdziłem boardviewer, otwiera :D .
Mój błąd pomiaru. Zmierzyłem ponownie, na 38 jest 5,09V, czyli ścieżka cała. Gdzie zatem szukać przyczyny zniknięcia karty dźwiękowej?
18:49 - problem rozwiązany. Zwarcie na RN2001. Wymieniony i karta wróciła. Dziękuję za podpowiedzi :)

#5 Re: Asus R503V (płyta X55VD REV. 2.2) - brak karty dźwiękowej.

da matic • 28 ottobre 2020, 23:25
Measure the voltages to ground on pins 4, 11, 19, 28 of chip U3601.
