ASUS G73JH - BRAK PODŚWOETLENIA KLAWIATURY

Witam,


Płyta po konserwacji. Wyczyszczona z kurzu i nałożone nowe pasty.
Po złożeniu nie podświetla klawiatury. Wcześniej podświetlenie działało.



Napięcie na złączu taśmy do podświetlania.
Bez wpiętej klawiatury
Pin 1 i 2 = 5,1 V
Pin 3 i 4 = 1,4 V

Z klawiaturą:
Pin 1 i 2 = 5,1 V
Pin 3 i 4 = 3,4 V

Te wartości są ok?
Mogły się uszkodzić ledy? Jak mógłbym sprawdzić tą klawiaturę pod względem podświetlenia poza laptopem?

matic ha scritto:Measure the voltages to ground on all pins of transistor Q3103 with connected keyboard.

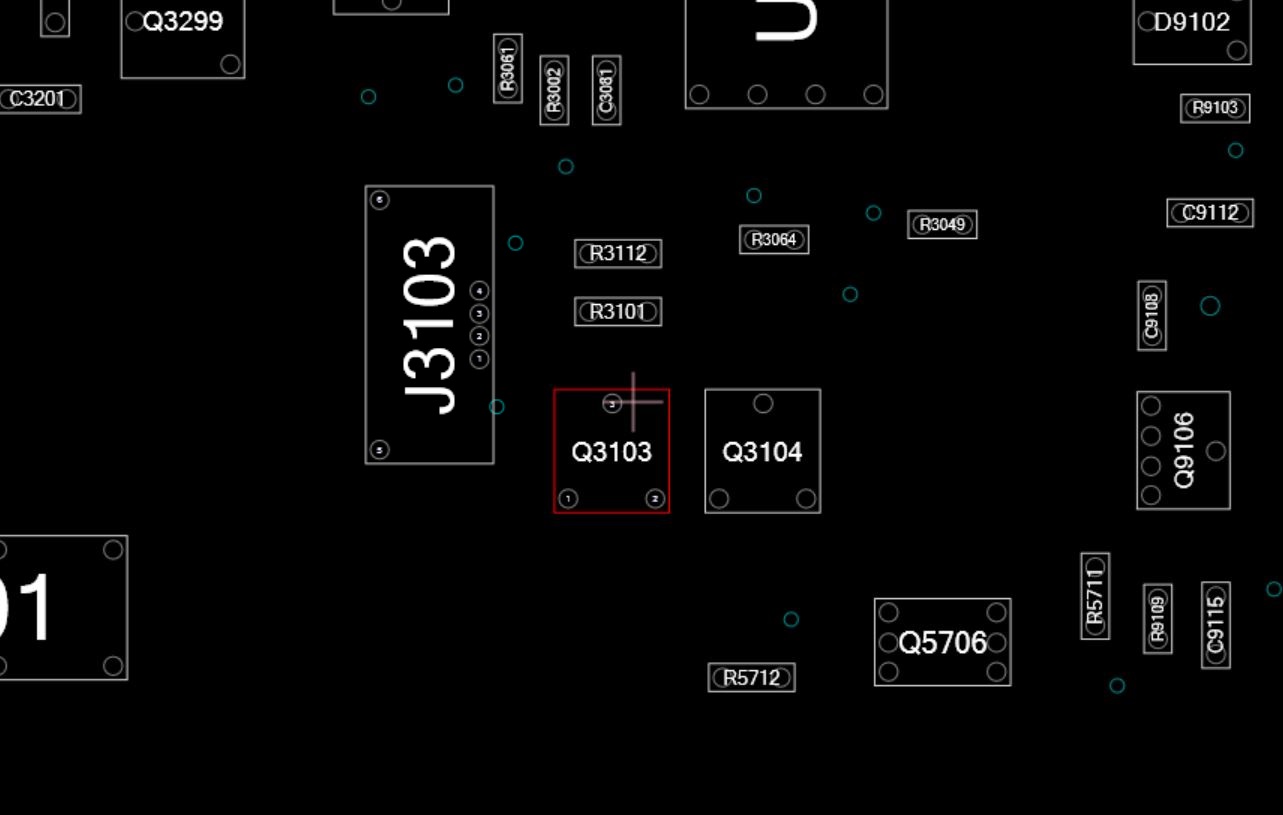

I dont have schematic. Wher is the transistor Q3103?

matic ha scritto:Connect it to the laboratory power supply in series with 330Ω resistor. Limit the voltage to 5V.

The kayboard lighting work correctly after plug in laboratoty power supply

Hi,
I resolved the problem.
For first I flashed new bios by programator.
Secondly I programmed file with keyboard lighting into the new bios.
Now keyboard lighting work correctly

Thanks a lot for your help
