#1 Prośba o identyfikacje elementu Lenovo ideapad 330S-14IKB MB: 330S_KBL_V07 REV:M

von ojciec26 • 30 September 2020, 13:20
Dzień dobry.
Potrzebuje pomocy w rozpoznaniu elementu na płycie głównej.
Lenovo ideapad 330S-14IKB
MB: 330S_KBL_V07 REV:MP

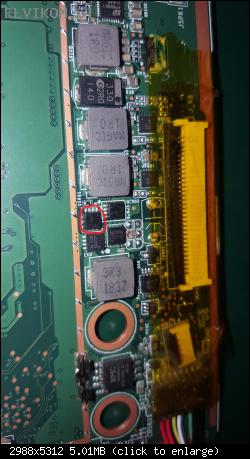

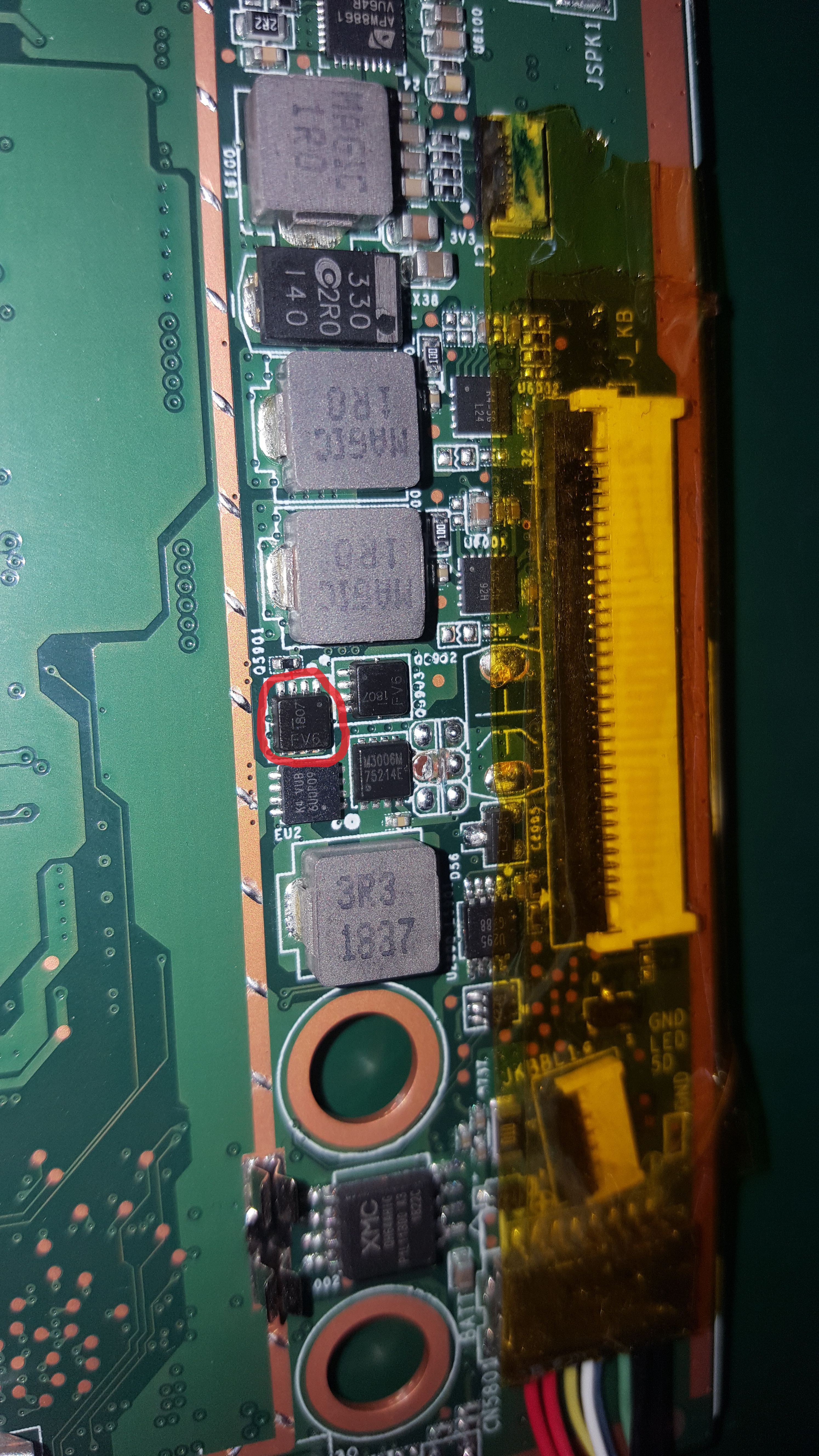

Układ znajduje się w okolicy złącza klawiatury, jest zwarty i chciałbym go wymienić ale nie wiem na jaki bo po oznaczeniu na nim nie mogę nic znaleźć w google. Układ opisany jest FV6 1807.
Dołączam zdjęcia poglądowe

Re: Prośba o identyfikacje elementu Lenovo ideapad 330S-14IKB MB: 330S_KBL_V07 REV:M

von Google Adsense [BOT] • 30 September 2020, 13:20

#2 Re: Prośba o identyfikacje elementu Lenovo ideapad 330S-14IKB MB: 330S_KBL_V07 REV:M  [GELÖST] 

von rager24 • 30 September 2020, 14:26
Nie udało mi się znaleźć co to jest dokładnie za mosfet ale według schematu powinien tam być: PE610SA.

#3 Re: Prośba o identyfikacje elementu Lenovo ideapad 330S-14IKB MB: 330S_KBL_V07 REV:M

von ojciec26 • 1 Oktober 2020, 08:17
Dziękuje za odpowiedź.
Poszukałem coś na podobę tego mosfetu którego opisywał kolega rager24. Podmieniłem na AON 7702 i wszystko działa, bateria ładuje się.
