#1 Lenovo 310-15ISK | NM-A752 REV 1.0 | Brak podświetlenia LCD -

da microkod • 23 settembre 2020, 23:03
Witam,

Laptop by po miejscowym zalaniu w okolicy UVG1(IT6516BFN) oraz UL1 (RTL8111GUL) - wyczyściłem, ocynowałem na nowo i laptop ruszył.
Po tygodniu przestał podświetlać matrycę - obraz widoczny po naświetleniu latarką,

Podmieniłem na nowa matryce oraz taśmę i nadal to samo. ( oryginalna matryca jest sprawna - podłączyłem pod inny sprzęt i działa poprawnie)

Pomierzyłem złącz JEDP1:

+LEDVDD pin 1,2 - 19,9 V
+LCDVDD_CON pin 21,22 - 3,35 v

Wydaje się poprawnie. co może jeszcze wpływać na podświetlenie LCD?

Re: Lenovo 310-15ISK | NM-A752 REV 1.0 | Brak podświetlenia LCD -

da Google Adsense [BOT] • 23 settembre 2020, 23:03

#2 Re: Lenovo 310-15ISK | NM-A752 REV 1.0 | Brak podświetlenia LCD -

da matic • 24 settembre 2020, 10:43
Hello!

Measure the voltages and resistances to ground on pins 14, 16 of connector JEDP1.

#3 Re: Lenovo 310-15ISK | NM-A752 REV 1.0 | Brak podświetlenia LCD -

da microkod • 28 settembre 2020, 13:30
pin 14 - 10k Ohm / 0v
pin 16 - 90k Ohmo - 3,3v

#5 Re: Lenovo 310-15ISK | NM-A752 REV 1.0 | Brak podświetlenia LCD -

da microkod • 28 settembre 2020, 15:09
Machine ha scritto:Does the sensor to detect the closure of the panel work?


U14 (LID switch)- vcc , output = 3.3v

#6 Re: Lenovo 310-15ISK | NM-A752 REV 1.0 | Brak podświetlenia LCD -

da matic • 28 settembre 2020, 19:48
Please, post a clear pictures of spilled areas of the board.

#7 Re: Lenovo 310-15ISK | NM-A752 REV 1.0 | Brak podświetlenia LCD -

da microkod • 29 settembre 2020, 10:11

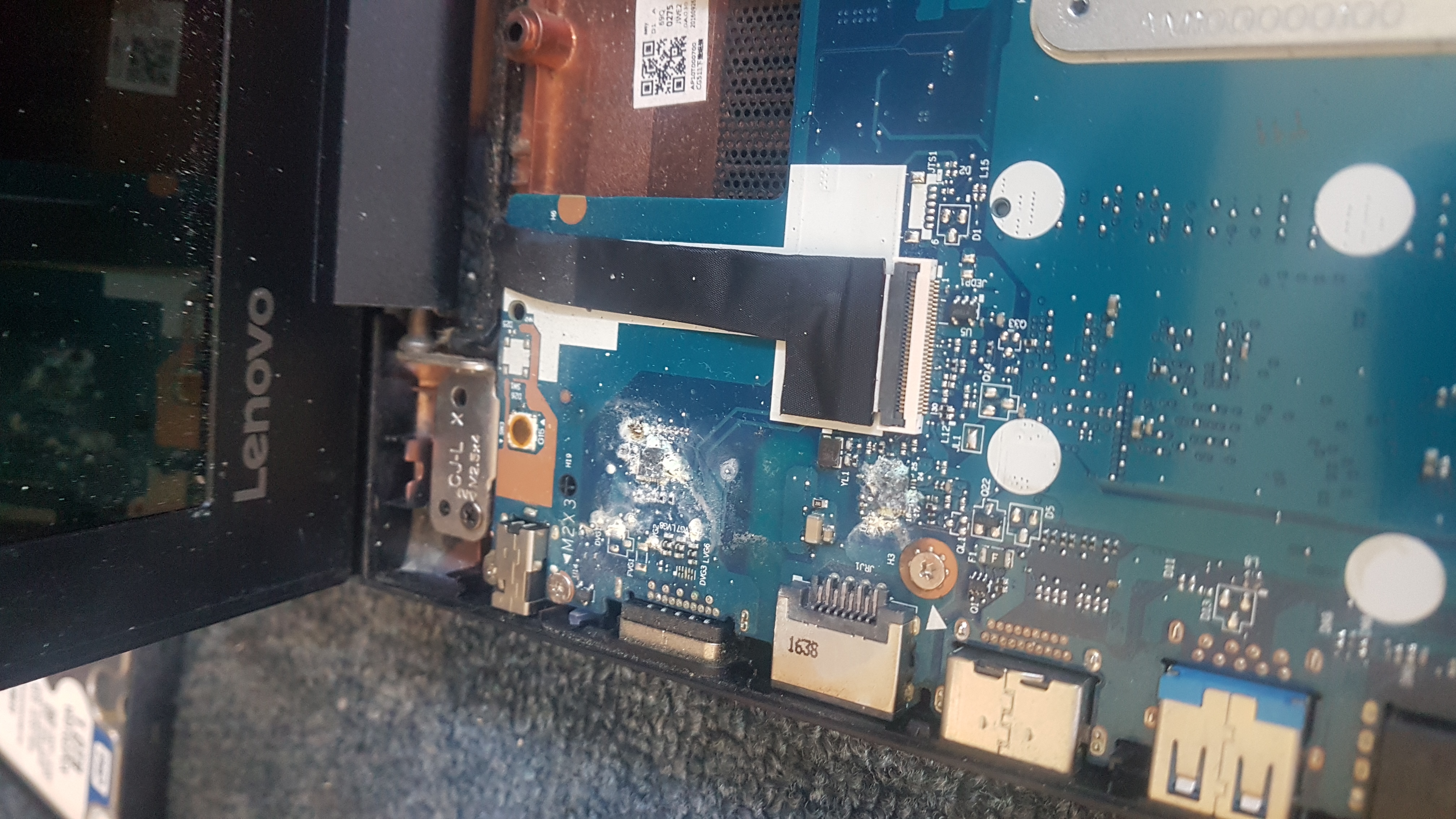

Foto z widocznym obszarem zalania
Immagine

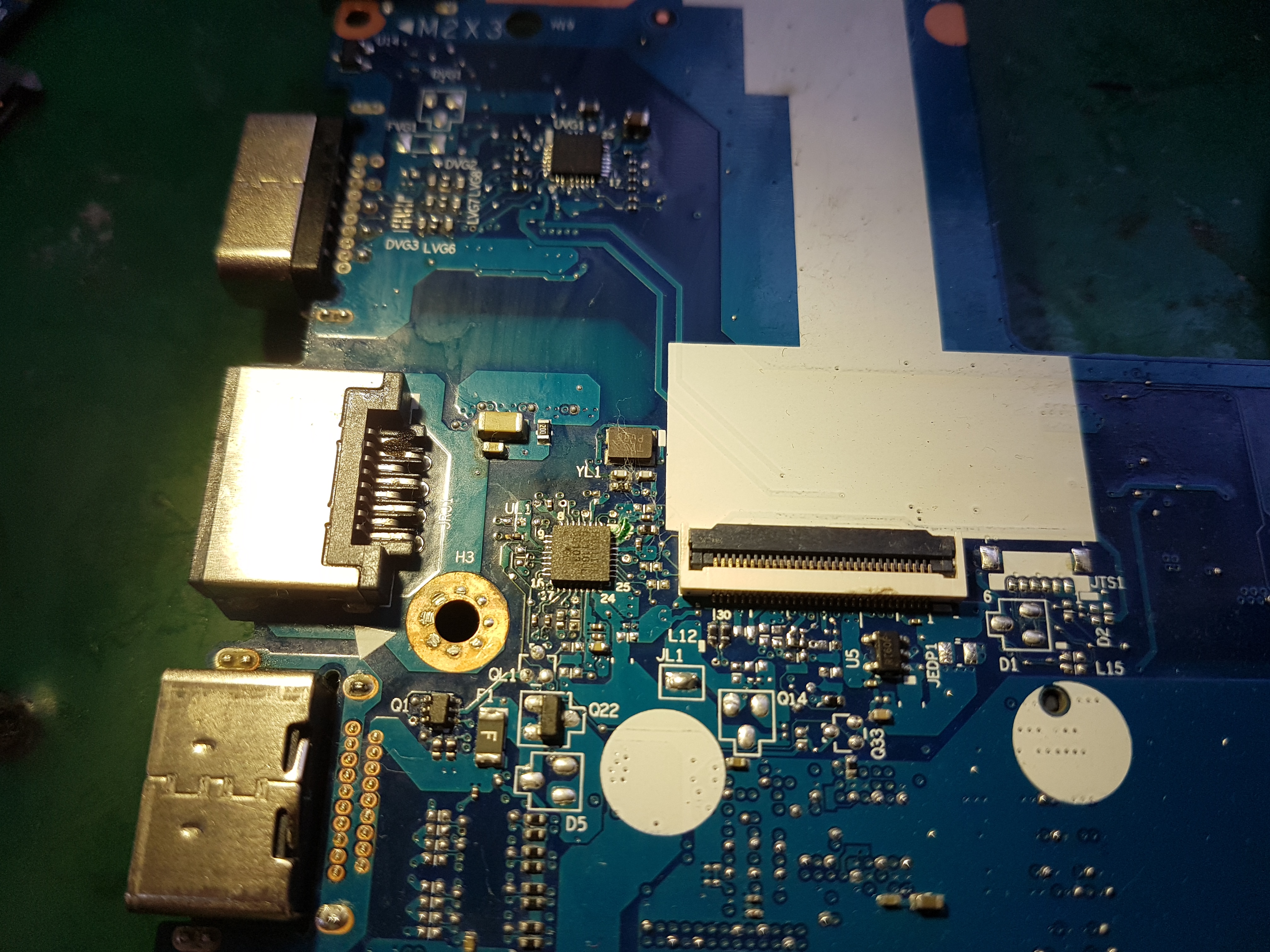

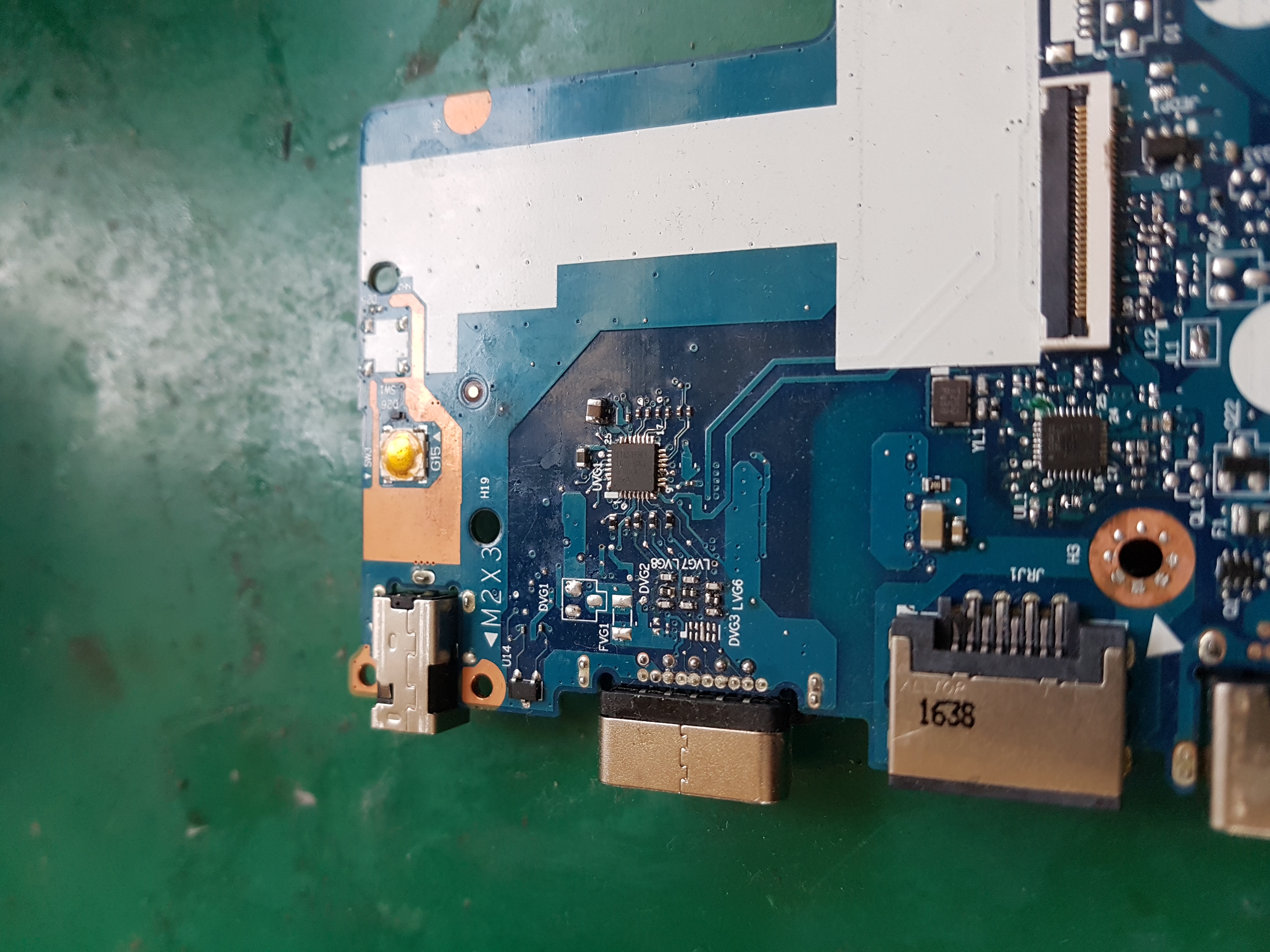

zdjęcia po oczyszczaniu

Immagine
Immagine

#8 Re: Lenovo 310-15ISK | NM-A752 REV 1.0 | Brak podświetlenia LCD -

da matic • 29 settembre 2020, 13:32
The highlighted capacitor is corroded. Replace it.
Value: 100nF/10V, package 0201
Immagine

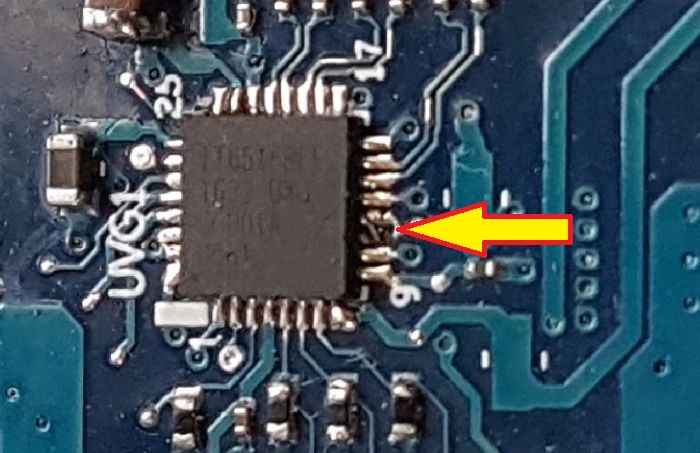

Check, if the pins 11, 12 of chip UVG1 are connected together:
Immagine

Check, if works external monitor connected to the D-SUB connector JCRT1.
