#21 Re: LENOVO 100-15IBY AIVP1/AIVP2 LA-C771P nie uruchamia się, dioda mruga

da kuras00 • 28 settembre 2020, 19:24
104 - 1MΩ
112 - OL

Re: Re: LENOVO 100-15IBY AIVP1/AIVP2 LA-C771P nie uruchamia się, dioda mruga

da Google Adsense [BOT] • 28 settembre 2020, 19:24

#22 Re: LENOVO 100-15IBY AIVP1/AIVP2 LA-C771P nie uruchamia się, dioda mruga

da matic • 28 settembre 2020, 19:37
Measure the resistance between pin 1 of chip PU301 and pin 112 of KBC chip.

PU301 pin count (top view):
Immagine

#23 Re: LENOVO 100-15IBY AIVP1/AIVP2 LA-C771P nie uruchamia się, dioda mruga

da kuras00 • 28 settembre 2020, 19:49
matic ha scritto:Measure the resistance between pin 1 of chip PU301 and pin 112 of KBC chip.


OL

#24 Re: LENOVO 100-15IBY AIVP1/AIVP2 LA-C771P nie uruchamia się, dioda mruga

da matic • 28 settembre 2020, 19:55
Check the continuity between pin 112 of KBC chip and highlighted pin (picture below).

Immagine

#25 Re: LENOVO 100-15IBY AIVP1/AIVP2 LA-C771P nie uruchamia się, dioda mruga

da kuras00 • 28 settembre 2020, 20:10
Brak ciągłości.

#26 Re: LENOVO 100-15IBY AIVP1/AIVP2 LA-C771P nie uruchamia się, dioda mruga

da matic • 28 settembre 2020, 20:25
Was this machine spilled?

#27 Re: LENOVO 100-15IBY AIVP1/AIVP2 LA-C771P nie uruchamia się, dioda mruga

da kuras00 • 28 settembre 2020, 21:22
Nie, płyta czysta, brak jakiejkolwiek korozji.

Jest sens kombinować dalej czy wymieniać płytę?

#28 Re: LENOVO 100-15IBY AIVP1/AIVP2 LA-C771P nie uruchamia się, dioda mruga

da matic • 28 settembre 2020, 21:34
kuras00 ha scritto:Brak ciągłości.

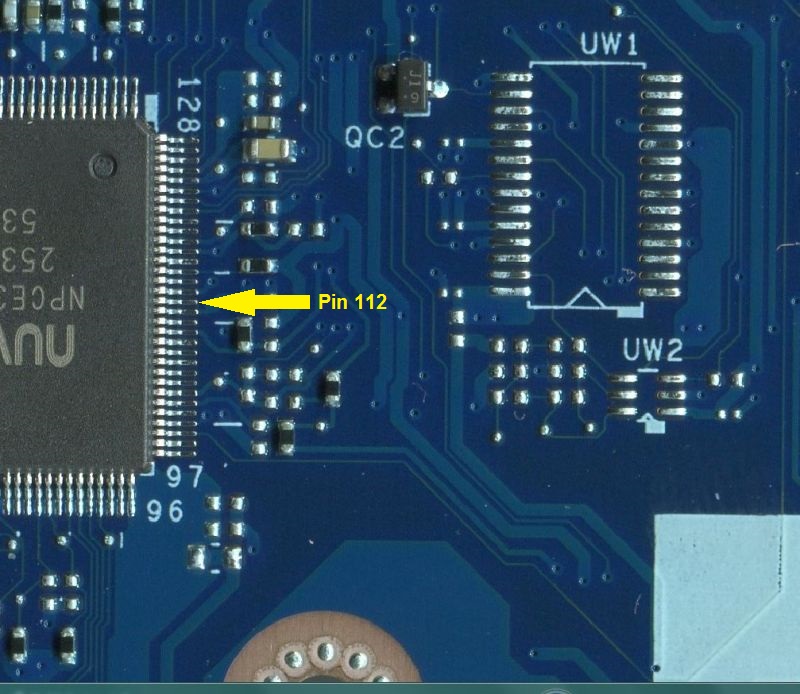

There should be a continuity. Make sure that you counted the pins on KBC chip correctly.
Immagine

Also check the continuity between pin 1 of chip PU301 and pin 104 of KBC chip.

kuras00 ha scritto:Jest sens kombinować dalej czy wymieniać płytę?
Depending on your will and time.

#29 Re: LENOVO 100-15IBY AIVP1/AIVP2 LA-C771P nie uruchamia się, dioda mruga

da kuras00 • 29 settembre 2020, 10:35
Mam decyzję na wymianę płyty głównej.

Dzięki wszystkim za poświęcony czas z tym trupkiem.

Temat zamykam.
