#1 Dell 15 3576 Brak reakcji na włącznik

da Xorfeusz • 5 agosto 2020, 09:52
Witam

Pacjent to Dell Inspiron 15 3576.
Płyta Vegas/Turis MLK KBL-R 17841-1 WX2RR

Laptop trafił do mnie nie grzebany, martwy nie włącza się i nie ładuje baterii.

Co zrobiłem:
-zaprogramowany bios wsadem https://www.elvikom.pl/dell-vostro-3578-mb-wistron-vegas-turis-mlk-kbl-r-17841-1-wx2rr-t58047.html?hilit=3576
-wymienione kbc MEC1416-NU nie jestem pewnie czy wymaga programowania.

Bez jakichkolwiek zmian po tych czynnościach.

Pomiary:
-Detekcja zasilacza na PU4401 pin 1 ACIN 2.2V
-Włącznik pin 1. 3.3V 2. 2.8V 3. 3.3V 4. GND

Płyta pobiera 8mA

Pomiary cewek:
PL5301 - 71 ohm 1.0V
PL4502 - 5,9 kohm 3,35V
PL4501 - 20kohm 5,15V
PL5101 - 400 ohm (bez ram) 0V
PL4701 - 15 ohm 0V
PL4802 - 17,2 ohm 0V
PL5001 - 33,6 ohm 0V
PL8502 - 40,7 ohm 0V
PL8501 - 40,7 ohm 0V
PL8651 - 53 ohm 0V
PL4401 - 34 Mohm 0V
PL8601 - 470 ohm 0V

Podane napięcia pojawiają się od razu po wpięciu zasilacza.
Zasilacze oryginalne dell podmieniałem, bez zmian, co jeszcze zmierzyć, sprawdzić?

Re: Dell 15 3576 Brak reakcji na włącznik

da Google Adsense [BOT] • 5 agosto 2020, 09:52

#3 Re: Dell 15 3576 Brak reakcji na włącznik

da Xorfeusz • 6 agosto 2020, 08:40

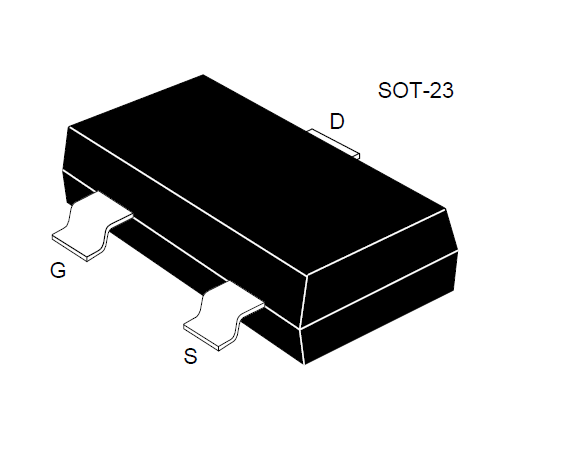

PQ4301
D - 3.28V
G - 5.12V
S - 3.28V

PQ4302
D - 5.14V
G - 0.425V
S - 0V

PR4305 3.3V 33 Ohm jest pzejście do KBC pin 36

#4 Re: Dell 15 3576 Brak reakcji na włącznik

da matic • 27 settembre 2020, 11:59
Measure the voltages to ground on pins 5, 8, 9, 22, 27, 28, 29, 30, 31, 36, 66, 69, 118, 120, 121, 122, 123, 125, 126, 128 of KBC chip.

Measure the voltages to ground on pins 52, 127 of KBC chip in the following cases:
a) Power button released.
b) Power button pressed.
