Re: Lenovo Y520-15IKBN
da Google Adsense [BOT] • 16 settembre 2020, 13:19
Hello!
Check the transistors PQ3401, PQ3402, PQ3403, PQ3404 and PQ3501.

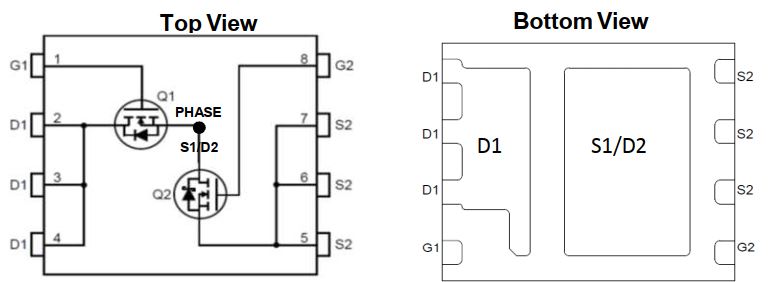

Note that the transistors PQ3401, PQ3402, PQ3403, PQ3404 are actually dual transistors in one package (picture below).
damian87ew ha scritto:GPU martwy ?No, the GPU is probably good, but it is probably damaged one of the transistors in DC/DC converter GPU power supply.
Check the transistors PQ3401, PQ3402, PQ3403, PQ3404 and PQ3501.
Note that the transistors PQ3401, PQ3402, PQ3403, PQ3404 are actually dual transistors in one package (picture below).
pomierzyłem wydają się ok ,wylutowałem wszystkie i pomierzyłem
PL3501
1-4,5Kohm
2-40ohm
PQ3401
1-5,7Mohm
2,3,4-3Mohm i spada
5-2ohm
6-2ohm
7-2ohm
8-4Mohm
9-2ohm
PQ3403
1-5,7Mohm
2,3,4-3Mohm i spada
5-2ohm
6-2ohm
7-2ohm
8-4Mohm
9-2ohm
PQ3403
1-5,7Mohm
2,3,4-3Mohm i spada
5-2ohm
6-2ohm
7-2ohm
8-4Mohm
9-2ohm
PQ3402
1-5,7Mohm
2,3,4-3Mohm i spada
5-2ohm
6-2ohm
7-2ohm
8-4Mohm
9-2ohm
PQ3501
1,2,3-4,5Kohm
4-118Kohm
5,6,7,8-3Mohm
PQ3503
1,2,3-0ohm
4-4Mohm
5,6,7,8-4,5ohm
PL3501
1-4,5Kohm
2-40ohm
PQ3401
1-5,7Mohm
2,3,4-3Mohm i spada
5-2ohm
6-2ohm
7-2ohm
8-4Mohm
9-2ohm
PQ3403
1-5,7Mohm
2,3,4-3Mohm i spada
5-2ohm
6-2ohm
7-2ohm
8-4Mohm
9-2ohm
PQ3403
1-5,7Mohm
2,3,4-3Mohm i spada
5-2ohm
6-2ohm
7-2ohm
8-4Mohm
9-2ohm
PQ3402
1-5,7Mohm
2,3,4-3Mohm i spada
5-2ohm
6-2ohm
7-2ohm
8-4Mohm
9-2ohm
PQ3501
1,2,3-4,5Kohm
4-118Kohm
5,6,7,8-3Mohm
PQ3503
1,2,3-0ohm
4-4Mohm
5,6,7,8-4,5ohm
Albo coś źle mierzysz albo musisz zmienić multimetr bo na noga 5,6,7 w mosfetach PQ3401, PQ3402, PQ3403, PQ3404 jest masą więc nie możesz mieć 2Ω. Rozumiem, że to są pomiary na płycie z odlutowanymi mosfetami tak? Bo pisałeś, że na V20B+ masz 1,5Ω a nagle na pomiarach mosfetów w V20B+ nogi 2,3,4 i mosfet PQ3501 nogi 5,6,7,8 masz 3MΩ. Jeżeli tak właśnie jest, że mierzyłeś to z odlutowanymi mosfetami to na 100% jeden z nich ma przebicie. Kolejna sprawa to cewka PL3501 na której z dwóch stron masz zupełnie inne wyniki.
rager24 ha scritto:Albo coś źle mierzysz albo musisz zmienić multimetr bo na noga 5,6,7 w mosfetach PQ3401, PQ3402, PQ3403, PQ3404 jest masą więc nie możesz mieć 2Ω. Rozumiem, że to są pomiary na płycie z odlutowanymi mosfetami tak? Bo pisałeś, że na V20B+ masz 1,5Ω a nagle na pomiarach mosfetów w V20B+ nogi 2,3,4 masz 3MΩ. Kolejna sprawa to cewka PL3501 na której z dwóch stron masz zupełnie inne wyniki.
Mosfety odlutowane
PL3501 tak bo go niema
PQ3401, PQ3402, PQ3403, PQ3404 noki 5,6,7 prawda 0Ω
Na V20B+ jest 3MΩ i spada
