HP 15-ra073nw po zalaniu, po włączeniu brak obrazu

Witam, jestem bardzo początkujący w elektronice i traktuje to narazie jako hobby. Pierwszy przypadek do nauki to płyta z HP 15-ra073nw.
Oznaczenie płyty:
CSL50/CSL52 LA-E811P Rev 2.0
BIOS WINBOND 25Q64fwsiq
Zmierzyłem rezystancje cewek na płycie i cewka PLM1 0.4 ohma

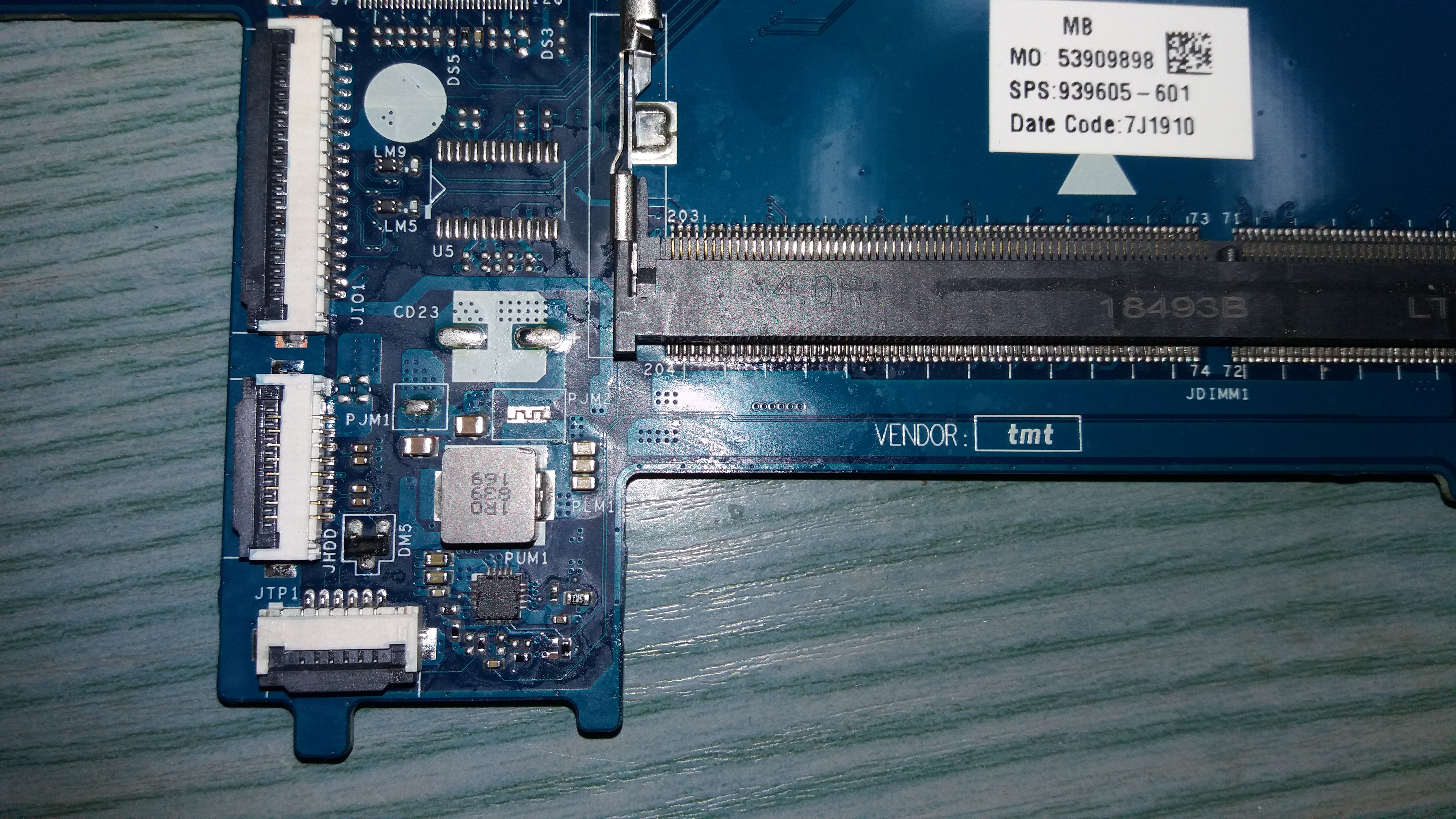

Rozlutowałem jumper PJM2 i zwarcia po stronie cewki nie ma, z drugiej strony zwory zwarcie do masy, nie mam schematu ani boardview. Co mogę dalej zrobić? Napiecię 3.3v i 5v na płycie jest. Procesor się grzeje. Dodatkowo zjedzony był prawdopodobnie rezystor którego nie mogę namierzyć przy układzie PUM1 (U47U 5616B) z nóżki 9

marcini ha scritto:Rozlutowałem jumper PJM2 i zwarcia po stronie cewki nie ma, z drugiej strony zwory zwarcie do masy, nie mam schematu ani boardview. Co mogę dalej zrobić?

Czytać, czytać i jeszcze raz czytać. A zwłaszcza ten wątek i wspomnianą tam metodę tzw. próby zwarciowej: szkolenie-nr-1-podstawy-diagnostyki-plyt-glownych-laptopow-t986.html. Dziwię się, że jako początkujący nie zacząłeś od lektury tego szkolenia.

Witam, myślałem o próbie zwarciowej ale niestety nie mam jeszcze zasilacza serwisowego. Sugerujesz ze to powinien być kolejny krok? Jakie napięcie i amper w tym miejscu byłby bezpieczny?

marcini ha scritto:Witam, myślałem o próbie zwarciowej ale niestety nie mam jeszcze zasilacza serwisowego.

Niestety, bez tak podstawowych narzędzi jak zasilacz nie możesz wykonywać diagnostyki tak skomplikowanych urządzeń, jak płyta główna laptopa. Jeśli w lodówce masz tylko światełko, nie ugotujesz żadnego obiadu.

marcini ha scritto:Jakie napięcie i amper w tym miejscu byłby bezpieczny?

Proszę PRZECZYTAĆ linkowane szkolenie, bo tam jest dokładnie opisane, jakie napięcia i prądy należy ustawić do próby zwarciowej. Nikt tego za Ciebie nie zrobi.

Witam ponownie.

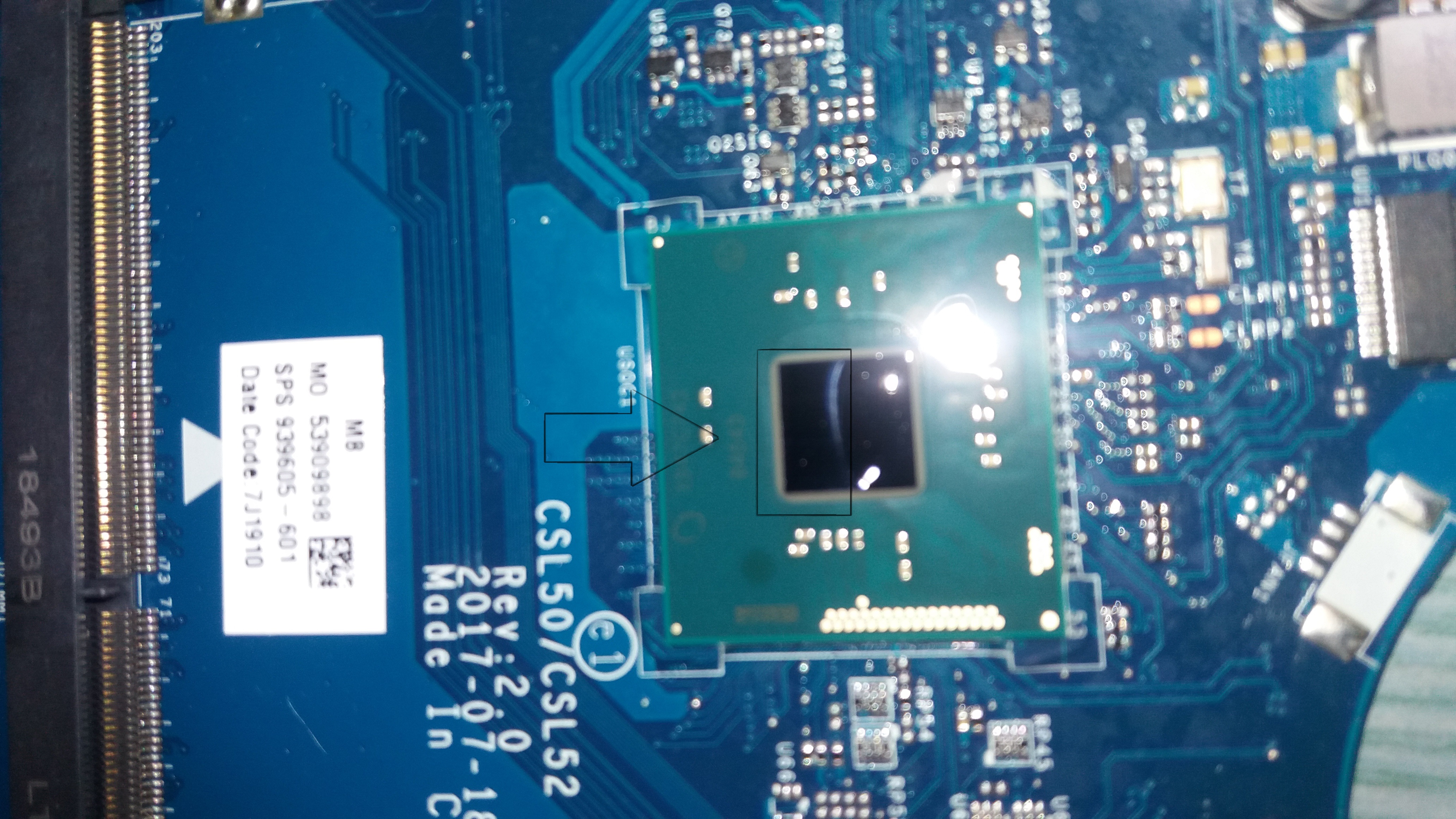

Po zapoznaniu się z działem szkolenia, kupiłem zasilacz serwisowy który polecałeś (w granicach do 300 zł) w jednym poście KORAD KD3005D i zrobiłem próbę zwarciową w miejscu CD23 z rozlutowaną zworką PJM2 (patrz zdjęcie w poście 1) Dałem 1.2V i przy 2A zaczyna się grzać procesor (SR2KN) głównie w miejscu zaznaczonym na zdjęciu. Czy to oznacza że płyta na śmietnik?

marcini ha scritto: Czy to oznacza że płyta na śmietnik?

Nie - wystarczy wymienić procesor i powinna działać. Natomiast jeśli nie masz stacji BGA, to płytę możesz przeznaczyć na części.

Nie mam stacji BGA, takze płyta na części. Ostatnie pytanie w tym temacie: czy ten procesor zawiera w sobie most PCH bo nie moge znaleźć go na płycie? Dziekuje za pomoc.

marcini ha scritto:czy ten procesor zawiera w sobie most PCH bo nie moge znaleźć go na płycie?

Właściwie to NIE - ten CPU, bazujący na rdzeniach Intel® Atom™, jest procesorem typu SoC (System-on-Chip), integrującym w jednej strukturze krzemu wszystkie bloki funkcjonalne systemu komputerowego. Taki rodzaj procesora nie wymaga PCH - co więcej, mógłby się on nawet obyć i bez KBC, ponieważ zawiera w swej strukturze także kontroler SIO (Super Input/Output).

Dziękuje za wyjaśnienie i poświęcony czas. Pozdrawiam.
