Good morning to all friends of the forum. This laptop does not turn on, no battery charging led. I checked the main board but found no oxide or burnt parts. I tried to reprogram the bios but nothing to do. I saw that the bkc is reprogrammable but on svod there is no pin out of this motherboard to reprogram it from the keyboard. I checked the resistance in the coils and I find one with very low resistance (0.40ohm). I can't find the schematic or boardview.
Regole del forum: Clicca per leggere le regole del forum
- Il titolo dell'argomento deve contenere: marca e modello completo del dispositivo e la breve descrizione del problema.
- Il messaggio di argomento dovrebbe contenere: un identificatore PCB (in caso di riparazioni hardware), descrizione estesa del problema, cosa è stato controllato/sostituito/misurato, eventuali conclusioni e la domanda. Se non riesci a individuare un identificatore PCB, leggi QUESTO ARGOMENTO. Se non riesci ancora a individuare un identificatore PCB, invia foto chiare di entrambi i lati della scheda madre; è necessario rimuovere qualsiasi pellicola o altri elementi che potrebbero coprire questo identificatore.
- Prima di pubblicare un nuovo argomento, leggere tutti gli argomenti nel subforum CORSI e fare una diagnosi preliminare basata sul contenuto di questi corsi.
- È VIETATO caricare diagrami completi, file BIOS / firmware o qualsiasi altro tipo di documentazione (o collegarsi a siti Web con tali file). Puoi caricare solo una piccola parte della documentazione o collegarti al file del BIOS nel subforum BIOS FILE NON VERIFICATI. Non è consentito caricare più di una pagina completa di istruzioni/diagrami per singolo argomento. Il file che carichi non deve contenere filigrane, contrassegni "Riservati", link o indirizzi email e non può essere protetto da password.
- È consentito descrivere un solo dispositivo difettoso per singolo argomento - dovresti sempre aprire un nuovo argomento per ogni dispositivo successivo.
- La richiesta degli diagrami completi, dei file BoardView, dei file BIOS o di qualsiasi altro tipo di documentazione NON È CONSENTITA in questo subforum. Se hai bisogno di chiedere uno di questi, dovresti aprire un nuovo argomento nel subforum DOCUMENTAZIONE E RICHIESTA BIOS/EFI.
Questo argomento è contrassegnato come D'ARCHIVIO. Rispondi solo se il tuo messaggio contiene la soluzione (Termini e Condizioni p. 12.1).
Re: HP 15-CS0991NL not power on (Main DA0G7BMB6D0 )
da Google Adsense [BOT] • 14 settembre 2020, 10:55
robgerr ha scritto:I checked the resistance in the coils and I find one with very low resistance (0.40ohm)Hello!

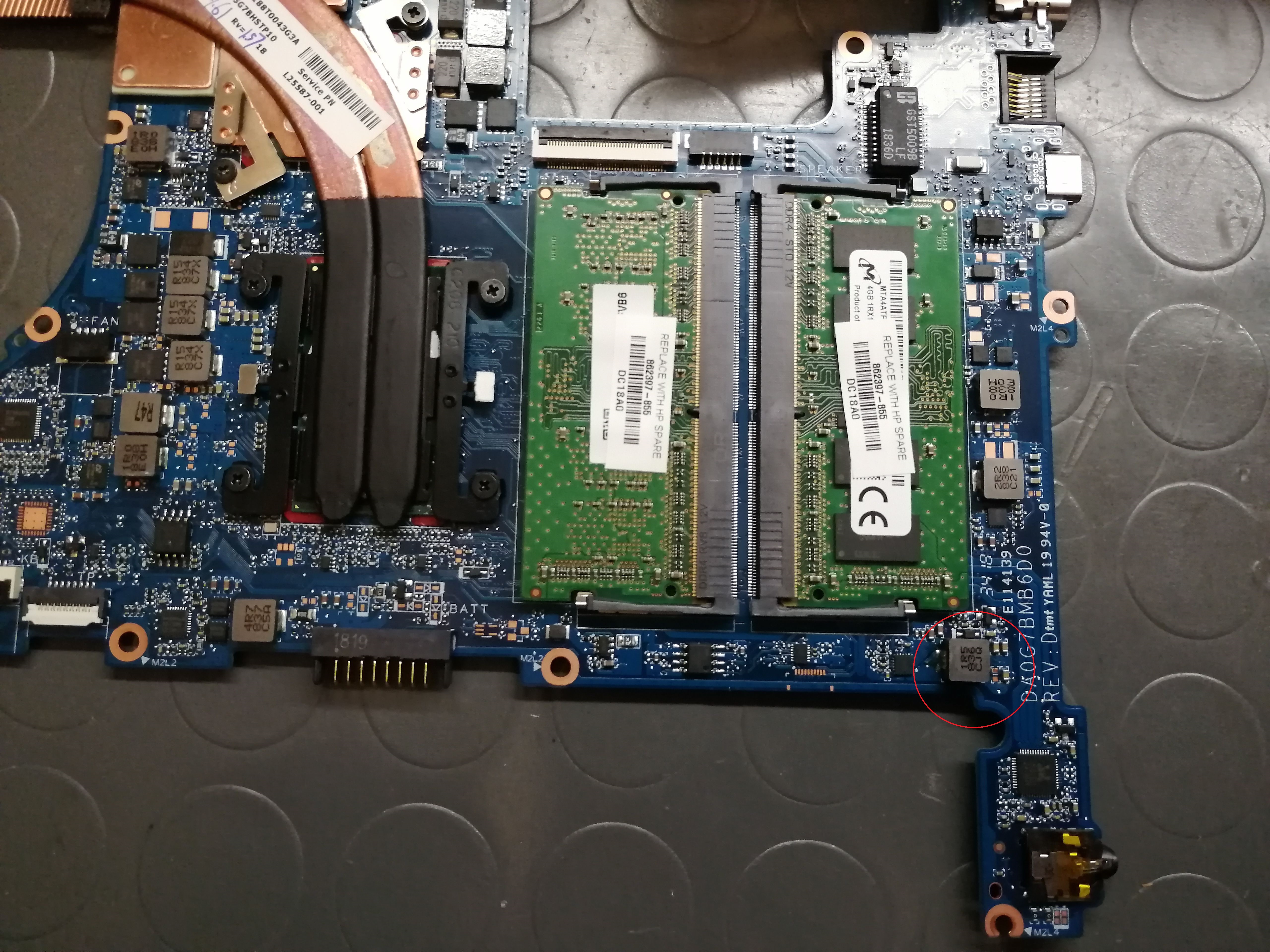

Please, upload a picture of the board with the marked coil with low resistance.
robgerr ha scritto:I can't find the schematic or boardview.The documentation for this board is currently not available.
This coil is 3,3V ("+3VALW") power rail.
Remove this coil from the board and check, on which side is a short circuit to ground.
If the short circuit is present on output side ("+3VALW") power rail, perform a short circuit test described here on this power rail. Limit the voltage to 3V.
Unfortunately it is very likely damaged APU hybrid.
Remove this coil from the board and check, on which side is a short circuit to ground.
If the short circuit is present on output side ("+3VALW") power rail, perform a short circuit test described here on this power rail. Limit the voltage to 3V.
Unfortunately it is very likely damaged APU hybrid.
