#1 Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.

da pywoo • 5 agosto 2020, 22:32
Cześć.
Laptop naprawiany po zalaniu. Wszystko działało tylko touchpad się wieszał. Na płytce touchpadu upalony rezystor R1 - 22ohm. Po wymianie rezystora touchpad nie dział już wcale.
Pomiary na złączu JTP1 bez podpiętego touchpada.
1.- 3.3V
2.-3.3V
3. -0V
4.-0V
5.0V
6.-3.3V
7.-3.3V
8.-3.3V
Zamówiony sprawny touchpad i podmieniony. Ponownie upalony rezystor R1. Po wymianie rezystora nie upala się ponownie. Pomiary na złączu JTP1 z podpiętym touchpadem.
1.- 3.3V
2.-0V
3. -0V
4.-0V
5.0V
6.-3.3V
7.-3.3V
8.-3.3V

1. to sygnał TP_DISABLE# idzie bezpośrednio z KBC. Czy stan wysoki oznacza że touchpad powinien być nie aktywny. Stan tego sygnału nie zmienia się np o wyłączeniu touch pada z klawiszy funkcyjnych na klawiaturze.
2. to sygnał TP_INT# podciągnięty sprzętowo do 3.3V i idzie bezpośrednio pod hybrydę CPU i PCH. Wygląda jak by układ z touchpada S910ZB wystawiał stan niski.
Czy te sygnały są prawidłowe?

Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.

da Google Adsense [BOT] • 5 agosto 2020, 22:32

#2 Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.

da matic • 5 agosto 2020, 22:54
Hello!

Please, post a clear picture of the TouchPad board.

pywoo ha scritto:Czy stan wysoki oznacza że touchpad powinien być nie aktywny.
No, this signal is negated, so the TouchPad should be active, when this signal is low.

#3 Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.

da pywoo • 6 agosto 2020, 08:10

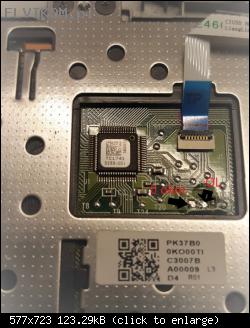

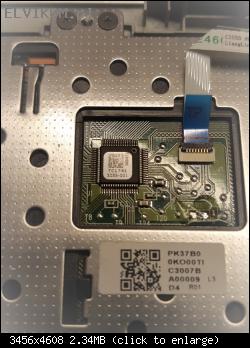

Photo is with desoldered R1.
Immagine

If I managed to disconnect signal TP_DISABLE# and pull it down to the ground it shoud give permision touchpad to work ? Does it make sense to do it for test ?

#4 Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.

da matic • 6 agosto 2020, 20:17
pywoo ha scritto:If I managed to disconnect signal TP_DISABLE# and pull it down to the ground it shoud give permision touchpad to work ?
You can try, but I think it will not change anything.

Measure the resistances to ground on both pins of resistor R1 with the TouchPad connected to the motherboard (resistor R1 should be removed from the board during the measurement).

#5 Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.

da pywoo • 6 agosto 2020, 23:23

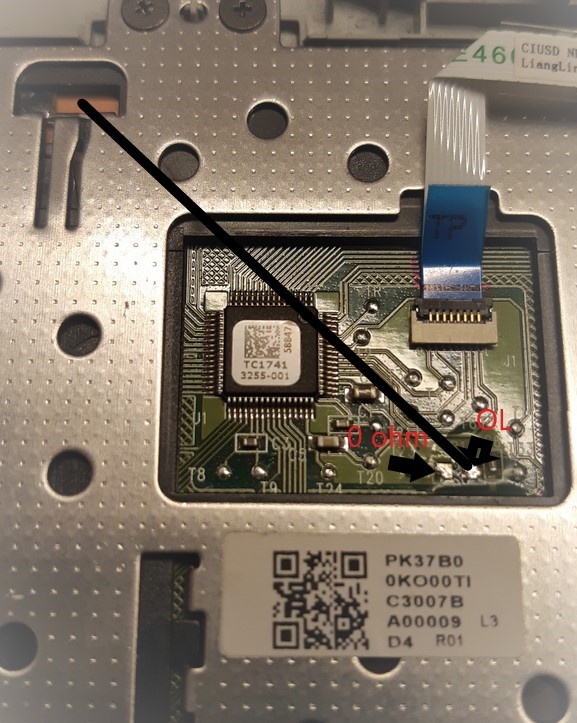

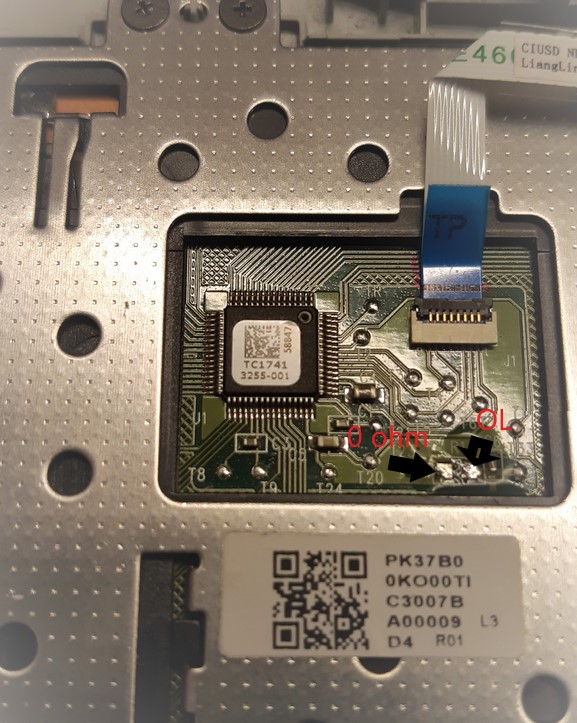

You can see measurements at the picture.
Immagine

#6 Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.

da matic • 7 agosto 2020, 21:46
Use a continuity tester and check, if the pin with "OL" measurement of R1 is connected to any pin of connector "JTP1" on the motherboard.

#7 Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.

da pywoo • 8 agosto 2020, 19:56
Pin with "OL" is not connected to the JTP1.

#8 Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.

da matic • 13 agosto 2020, 21:15
pywoo ha scritto:Pin with "OL" is not connected to the JTP1.
Check, if it is connected to any pin of the chip U1 on the TouchPad board.

#9 Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.

da pywoo • 16 agosto 2020, 19:36

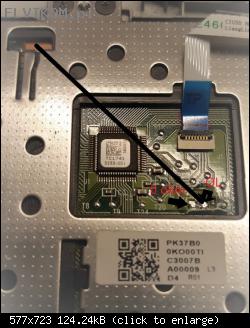

It's not connected to any pin of U1. You can see at the photo where it is connected.
Immagine

#10 Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.  [RISOLTO] 

da matic • 17 agosto 2020, 22:59
It seems this resistor connects the TouchPad chassis to the ground.
If this resistor was burned, there was probably a short circuit between the TouchPad chassis and some other component.

Check, if the chassis of the TouchPad touches some cable with a broken insulation, or any other part of the motherboard. Maybe there is missing some protective (insulation) foil.

#11 Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.

da pywoo • 4 settembre 2020, 20:32
You were right. Thre was small shortcut.

Re: Lenovo Ideapad 320S-15IKB LA-E541P nie działa touchpad.
