#1 Asus F555L - Martwy brak reakcji na włącznik

da SPIOH1979 • 8 maggio 2020, 13:59
Laptop: Asus F555L
Płyta: X555LD Rev:2.0
Procesor: Intel Core i3-4030U
KBC: IT8585E

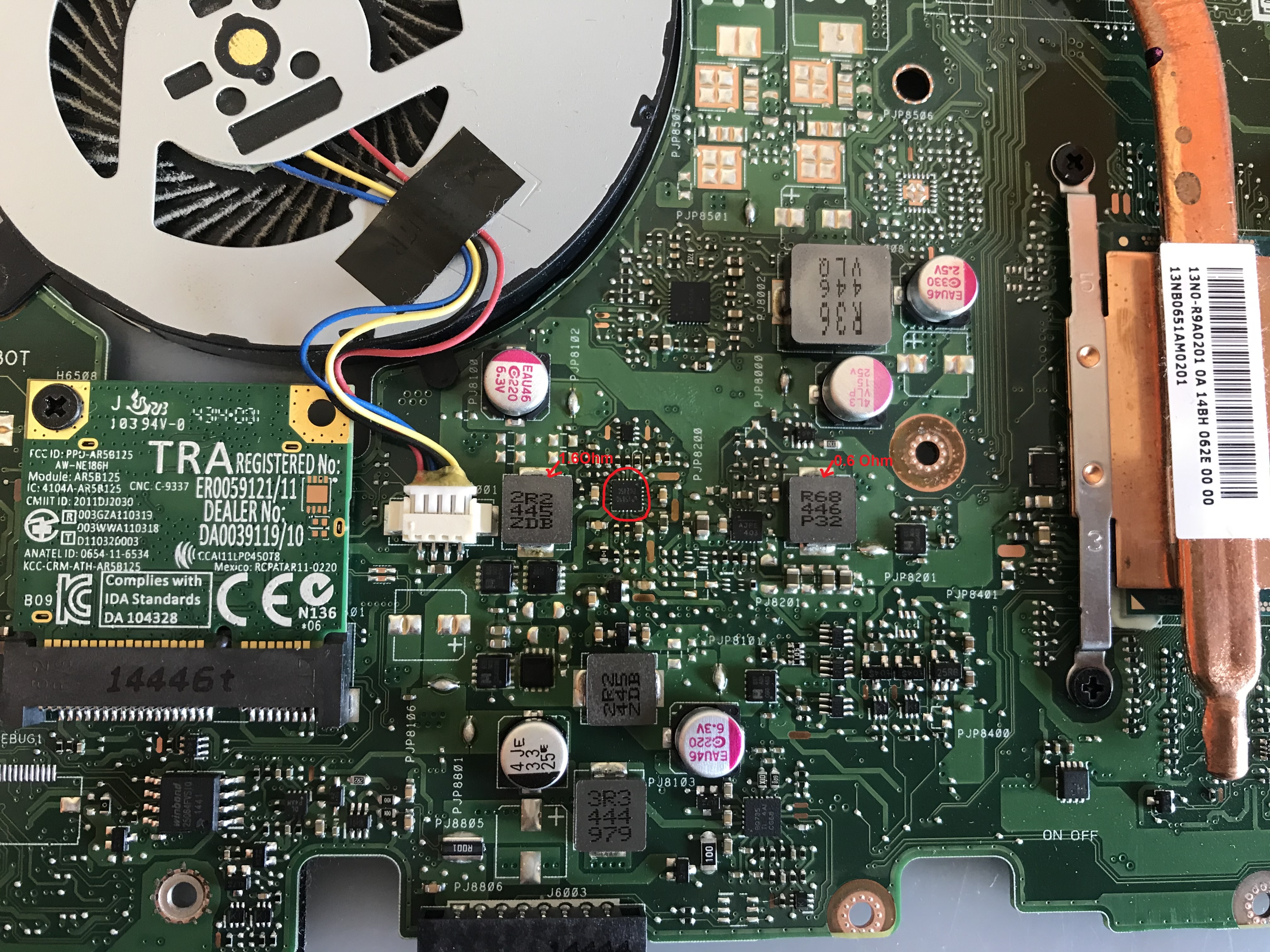

Laptop martwy brak reakcji na włącznik. Po wstępnych oględzinach zlokalizowałem grzejącą się przetwornice (zaznaczona na zdjęciu) oraz dwie cewki z niską rezystancją (znaczone na zdjęciu). Wymieniłem przetwornice niestety to samo nadal się grzeje.

Immagine

Re: Asus F555L - Martwy brak reakcji na włącznik

da Google Adsense [BOT] • 8 maggio 2020, 13:59

#2 Re: Asus F555L - Martwy brak reakcji na włącznik

da matic • 8 maggio 2020, 14:38
Hello!

Open the jumper PJP8102 and check, on which side of this jumper is a short circuit to ground.
If the short circuit is present on output side (power rail "+3VA_DSW"), perform a short circuit described here on this power rail. Limit the voltage to 3V.

Unfortunately it is very likely damaged APU hybrid.

#3 Re: Asus F555L - Martwy brak reakcji na włącznik

da SPIOH1979 • 11 maggio 2020, 12:39
matic ha scritto:Open the jumper PJP8102 and check, on which side of this jumper is a short circuit to ground.

Prawa strona zworki PJP8102 jest zwarta do masy

#4 Re: Asus F555L - Martwy brak reakcji na włącznik

da matic • 11 maggio 2020, 12:53
SPIOH1979 ha scritto:Prawa strona zworki PJP8102 jest zwarta do masy
Which side do you mean? It is coil PL8100 side or another one?

#5 Re: Asus F555L - Martwy brak reakcji na włącznik

da SPIOH1979 • 11 maggio 2020, 12:59
another one

#6 Re: Asus F555L - Martwy brak reakcji na włącznik

da matic • 11 maggio 2020, 13:23
Perform a short circuit test as suggested in post #2.
Unfortunately it most likely damaged APU hybrid.

#7 Re: Asus F555L - Martwy brak reakcji na włącznik

da SPIOH1979 • 11 maggio 2020, 13:25
Czy to 100% diagnoza ? Gdzie dokładnie wpiąć się z próba zwarciową ?

#8 Re: Asus F555L - Martwy brak reakcji na włącznik

da matic • 11 maggio 2020, 14:11
SPIOH1979 ha scritto:Czy to 100% diagnoza ?
Not quite 100%, but fairly close.

SPIOH1979 ha scritto:Gdzie dokładnie wpiąć się z próba zwarciową ?

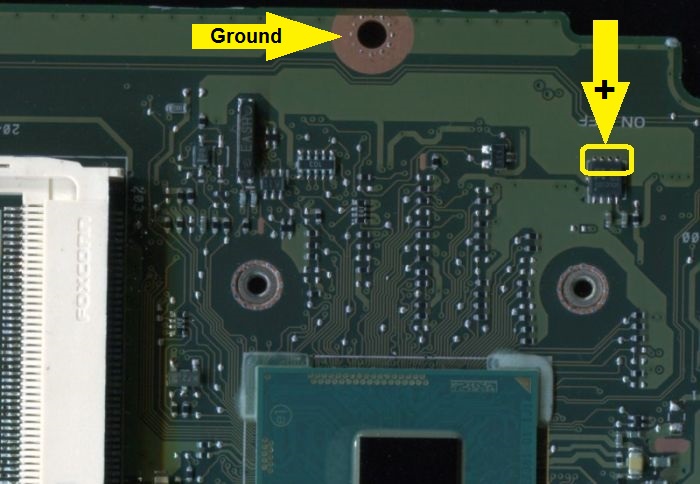

Positive (+) wire of the laboratory power supply should be connected to any point of the power rail "+3VA_DSW" (it is recommended to use physically larger pads so as not to pull them off the board with a soldered wire). For example pins 5-8 of transistor PQ9103 (highlighted below). Negative (-) wire of the laboratory power supply should be connected to any point of ground. For example on a screw hole.

Immagine

Jumper "PJP8102" should be opened during a short circuit test.

#9 Re: Asus F555L - Martwy brak reakcji na włącznik

da SPIOH1979 • 1 giugno 2020, 14:52
Witam
Przepraszam że dopiero odpisuje w poście. Zrobiłem próbę zwarciową i grzeje się hybryda. Czyli wygląda na to że diagnoza potwierdzona
