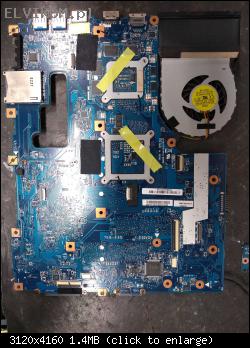

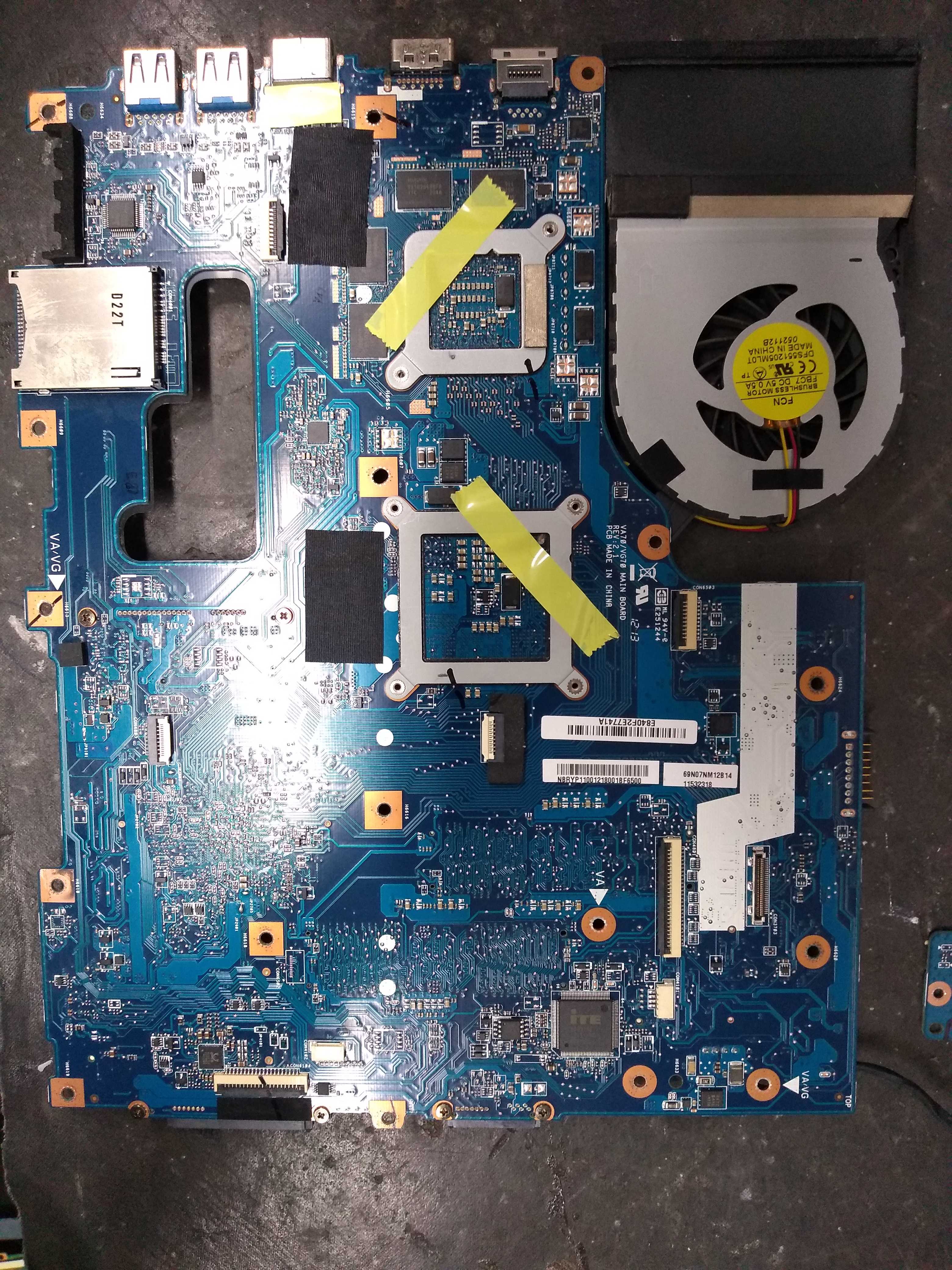

#1 ACER ASPIRE E1-731. VA70/VG70. Prośba o identyfikacje elementów
przez leonzpoczty • 26 maja 2020, 11:56
Zasady działu: Kliknij, aby przejrzeć zasady tego działu
- Tytuł wątku powinien zawierać markę i pełny model sprzętu oraz skrótowy opis usterki.
- Treść wątku powinna zawierać dokładny opis usterki, co zostało sprawdzone/wymienione/zmierzone, wyniki tych działań, oznaczenie kodowe PCB (w przypadku napraw hardware) oraz sformułowane pytanie. W przypadku problemów z odczytaniem oznaczenia kodowego PCB, należy przeczytać TEN WĄTEK. Jeśli nadal nie można znaleźć oznaczenia, należy zamieścić wyraźne zdjęcia obu stron płyty - należy przy tym usunąć wszelkie folie i moduły, mogące ewentualnie zasłaniać oznaczenia płyty.
- Przed napisaniem nowego tematu, każdy użytkownik zobowiązany jest zapoznać się z wątkami w dziale SZKOLENIA i na ich podstawie dokonać próby wstępnej diagnostyki uszkodzenia.
- Nie jest dozwolone umieszczanie załączników w postaci kompletnych dokumentacji, a także jakichkolwiek wsadów BIOS / firmware (do tego służy dział PLIKI BIOS DO WERYFIKACJI). Dozwolone jest wyłącznie umieszczenie fragmentu dokumentacji, który ułatwi autorowi diagnostykę/naprawę sprzętu z wątku. W jednym poście można zamieścić nie więcej, niż jedną stronę instrukcji/schematu. Plik nie może posiadać widocznych znaków wodnych, napisów "confidential", adresów email etc.
- Nie jest dozwolone zamieszczanie linków do plików, znajdujących się na innych stronach internetowych.
- Nie jest dozwolone zakładanie tematu, który opisuje usterkę więcej niż jednego sprzętu. W takich przypadkach należy utworzyć osobne wątki dla każdego sprzętu.
- Nie jest dozwolone pisanie tematu lub postu, mającego charakter zapytania o schemat, boardview, zdjęcia płyty, wsad BIOS lub instrukcję serwisową. Do takich zapytań służy dział ZAPYTANIA O DOKUMENTACJE/BIOS.
Re: ACER ASPIRE E1-731. VA70/VG70. Prośba o identyfikacje elementów
przez Google Adsense [BOT] • 26 maja 2020, 11:56
#2 Re: ACER ASPIRE E1-731. VA70/VG70. Prośba o identyfikacje elementów [ROZWIĄZANY]
przez matic • 26 maja 2020, 12:48

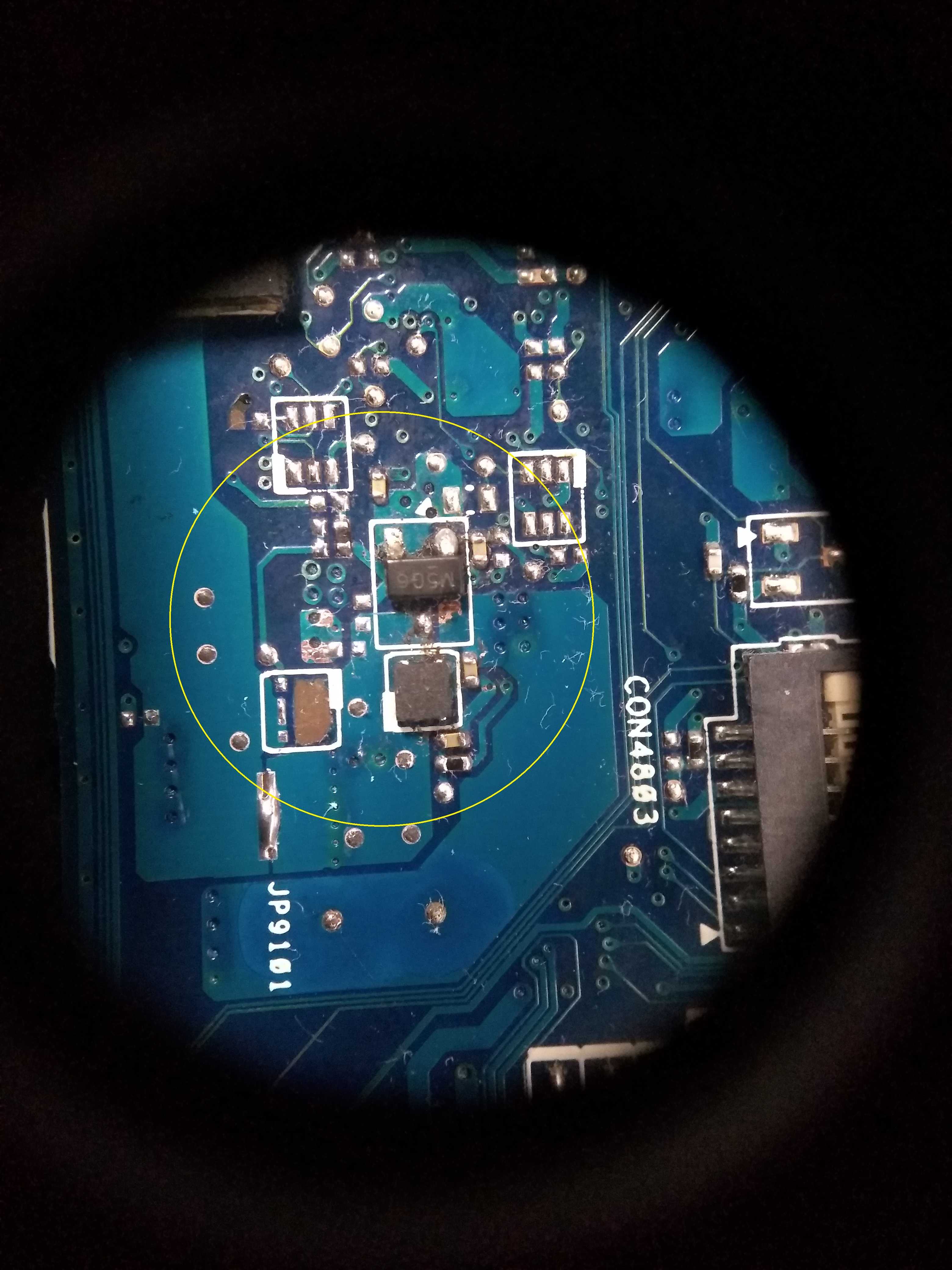

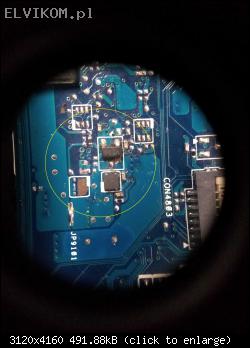

leonzpoczty napisał(a):Układ 3 nóżkowy - brak jednej nogi (M5G6). Najbardziej mi na nim zależy. Czym mogę go zastąpić?Hello!
It is a N-channel MOS-FET transistor. I don't know, which one is according to this markings, but you can use transistor SSM3K315T for replacement.
In addition, there is missing one resistor (picture below). The value of this resistor is 22kΩ/5%, package 0402.
#3 Re: ACER ASPIRE E1-731. VA70/VG70. Prośba o identyfikacje elementów
przez leonzpoczty • 26 maja 2020, 15:02
