#1 MSI GE72 6QF MS-16J41 brak reakcji

da maciek1221 • 20 maggio 2020, 14:13
Witam,
laptop MSI GE72 6QF płyta MS-16J41 rev.1.0.
Laptop pobiera 0,01A i nie reaguje na włącznik. Na włączniku 3,3V i po wciśnięciu spada do zera. Bios przeprogramowany wsadem ze strony producenta nie zmienił sytuacji.
Bateria BIOS była wyładowana do 0V, wymieniłem na nową.
Napięcia na cewkach nieobecne.
Laptop ładuje baterię.
Proszę o porady,.

Re: MSI GE72 6QF MS-16J41 brak reakcji

da Google Adsense [BOT] • 20 maggio 2020, 14:13

#2 Re: MSI GE72 6QF MS-16J41 brak reakcji

da matic • 20 maggio 2020, 16:05
Hello!

Measure the voltages to ground on both pins of quartz Y5 with connected RTC battery only (without power supply).

#3 Re: MSI GE72 6QF MS-16J41 brak reakcji

da maciek1221 • 21 maggio 2020, 11:11
matic ha scritto:Hello!

Measure the voltages to ground on both pins of quartz Y5 with connected RTC battery only (without power supply).



There is 0V on both pins. Overnight BIOS battery drained from 2,9V to 1,4V :wtf:

#4 Re: MSI GE72 6QF MS-16J41 brak reakcji

da matic • 21 maggio 2020, 12:25
maciek1221 ha scritto:There is 0V on both pins. Overnight BIOS battery drained from 2,9V to 1,4V
Everything indicates a short circuit to ground on RTC power rail.
It is damaged PCH chip almost for sure.

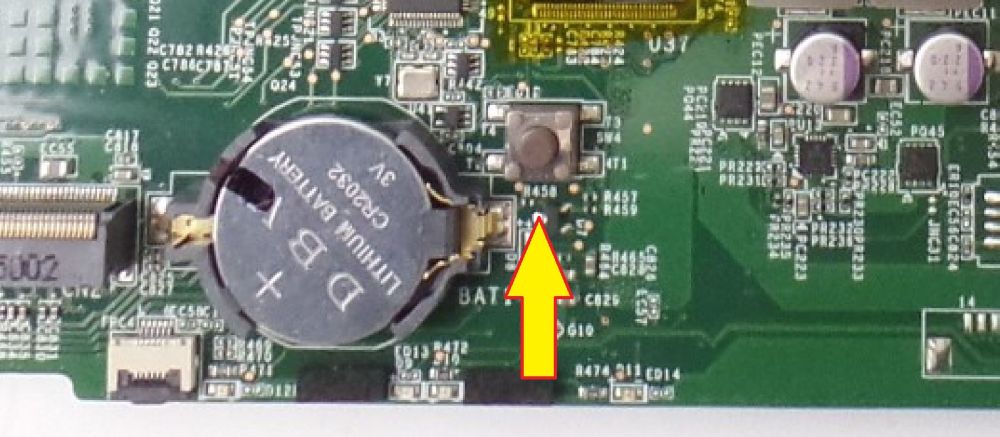

Measure the resistance to ground on highlighted point (with disconnected RTC battery):

Immagine

#5 Re: MSI GE72 6QF MS-16J41 brak reakcji

da maciek1221 • 21 maggio 2020, 14:59
matic ha scritto:
maciek1221 ha scritto:There is 0V on both pins. Overnight BIOS battery drained from 2,9V to 1,4V
Everything indicates a short circuit to ground on RTC power rail.
It is damaged PCH chip almost for sure.

Measure the resistance to ground on highlighted point (with disconnected RTC battery):

[ Obrazek ]


Resistance on this point is 8 Ohm.

#6 Re: MSI GE72 6QF MS-16J41 brak reakcji

da matic • 21 maggio 2020, 15:10
maciek1221 ha scritto:Resistance on this point is 8 Ohm.
It is a short circuit to ground.
99% sure it is damaged PCH chip.
Remove the PCH chip from the board and remeasure the resistance to ground on this point again. If the resistance will increase to the kΩ range (or grater), replace the PCH chip.

I suggest you to use a brand new PCH chip. The used one (removed from another board) may cause problems.
