#1 Laptop Asus R557L (X555LD) nie startuje zwarcie po wymianie chargera
da Bolik • 4 aprile 2020, 02:21
Witam serdecznie,
Laptopjak w temacie
Płyta główna : X555LD rev.3.6
Na początku laptop był martwy , po podłączeniu zasilacza nie działo się nic. Po podłączeniu zasilacza serwisowego na lini AC_BAT_SYS za rezystorem pomiarowym komputer wystartował więc pomyślałem sobie że nie jest źle trzeba będzie obejrzeć układ chargera i jego elementy. Dopiero od niedawna zacząłem zabawę z elektroniką więc proszę o wyrozumiałość. Zabrałem się więc za pomiary chargera. Charger BQ24735 był odpowiednio zasilany ale na wyjściu pin 5 (acok) nie było nic. I teraz moje pierwsze pytanie:
Czy jeżeli na pin 20 wchodzi 19v a napin 6(ACDET) wchodzi 2,56V a jednoczenie na pinie 5(ACOK) nie pojawia się napięcie chyba 3.3 albo 3.0V, to można stwierdzić że ten charger jest zepsuty ?
Przeglądałem dokumentację tego chargera i tak to zinterpretowałem że oprócz VCC na pinie 6 jest sprawdzone czy napięcie VCC jest ok, to znaczy czy mieści się w przedziale od 2.4 do chyba 3.6V jeśli tak to wystawiane jest napięcie na pinie 5 (ACOK) chyba 3.0 lub 3.3 V. Więc wedle tych założeń stwierdziłem że chyba ten układ jest do wymiany, więc go wymieniłem .

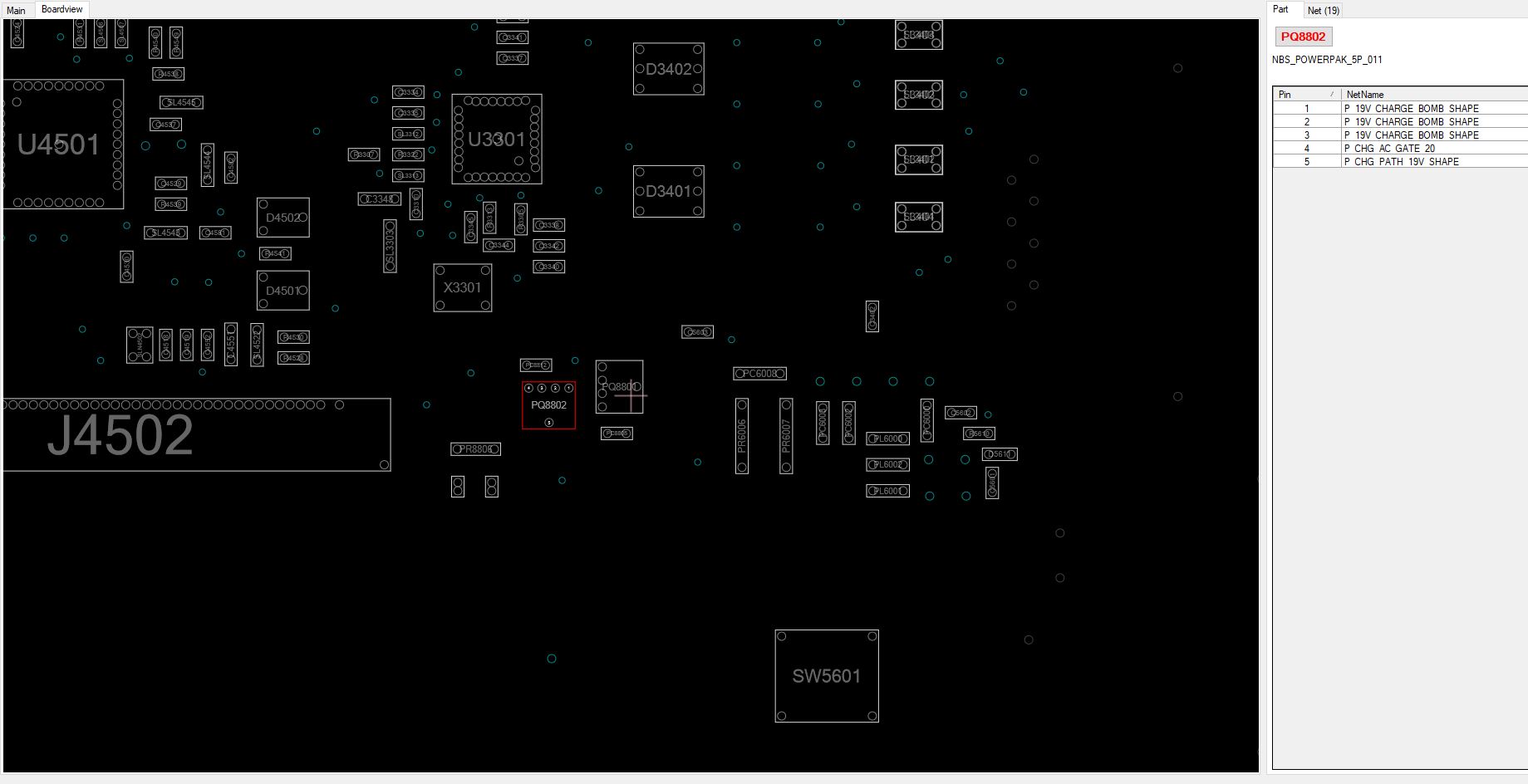

Niestety tu zaczęły się następne problemy bowiem laptop dalej nie startował. Na chargere pin 5(ACOK) był dalej stan niski... Gdzieś widziałem czy może czytałem że jak się wymienia charger to powinno się wymienić też klucze więc sprawdziłem jak wyglądają klucze. Okazało się że jeden klucz był zwarty (PQ8802 zdjecie1 ) więc go wymieniłem (powinienem wymienić dwa ale nie miałem na stanie drugiego takiego tranzystora , pozatym ten drugi wydaje się być ok ). Teraz drugie pytanie:
cze jeżeli klucze lub jeden z kluczy jest uszkodzony to może od tego paść charger ?
Wydaje mi się że prawdopodobnie od tego mogłem uszkodzić coś innego.... Tak czy siak tym razem zasilacz pokazywał zwarcie... pomyślałem że może coś nie tak zrobiłem z chargerem więc podłączyłem się spowrotem na linie AC_BAT_SYS i tu ten sam problem ---> zwarcie. Niestety nie mam żadnych gaadzetow żeby znaleźć grzejący się element więc macałem płytę gdzie tylko było możliwe i nic.. nie wiem od 50 do 200mA i nic .

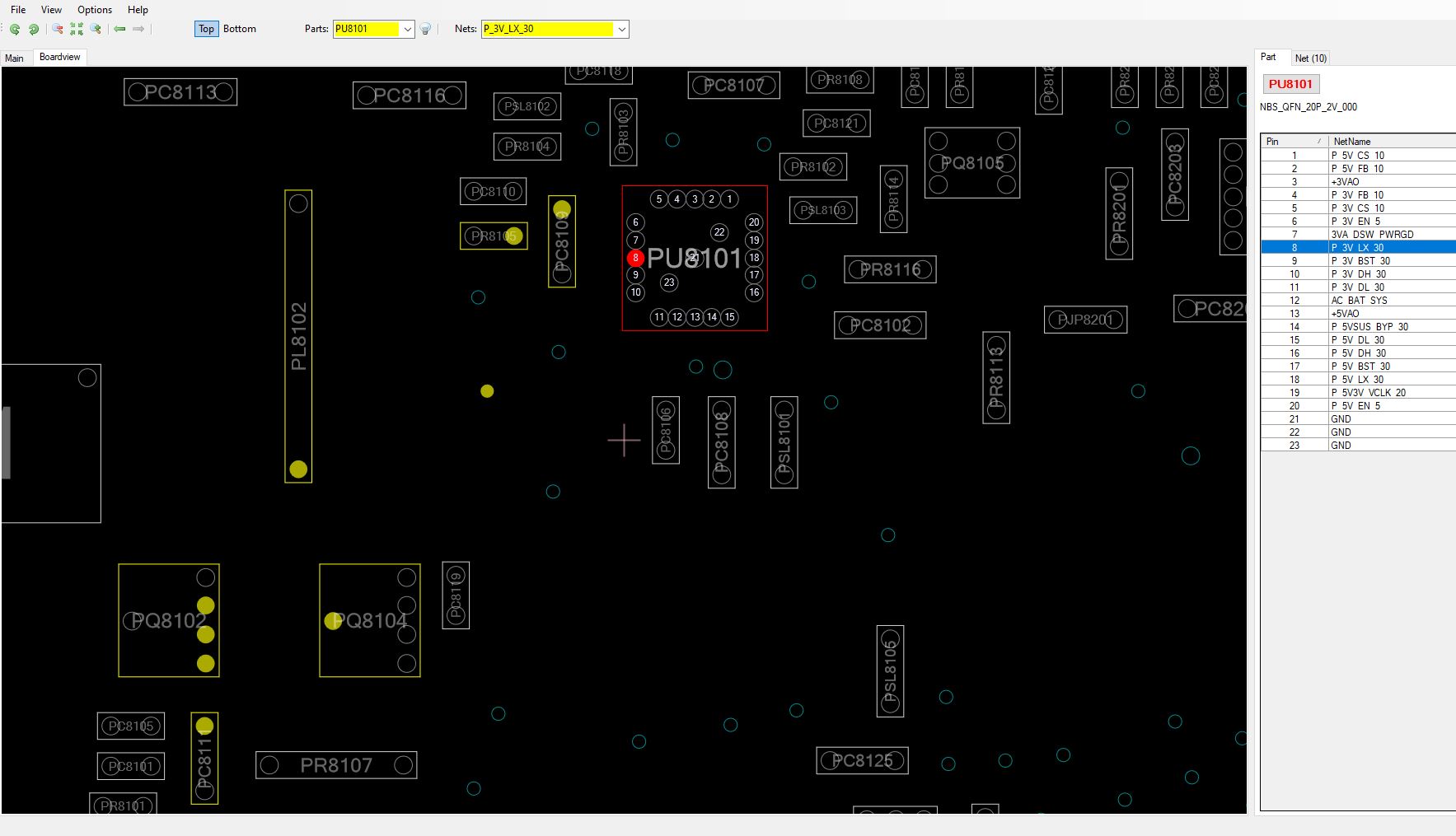

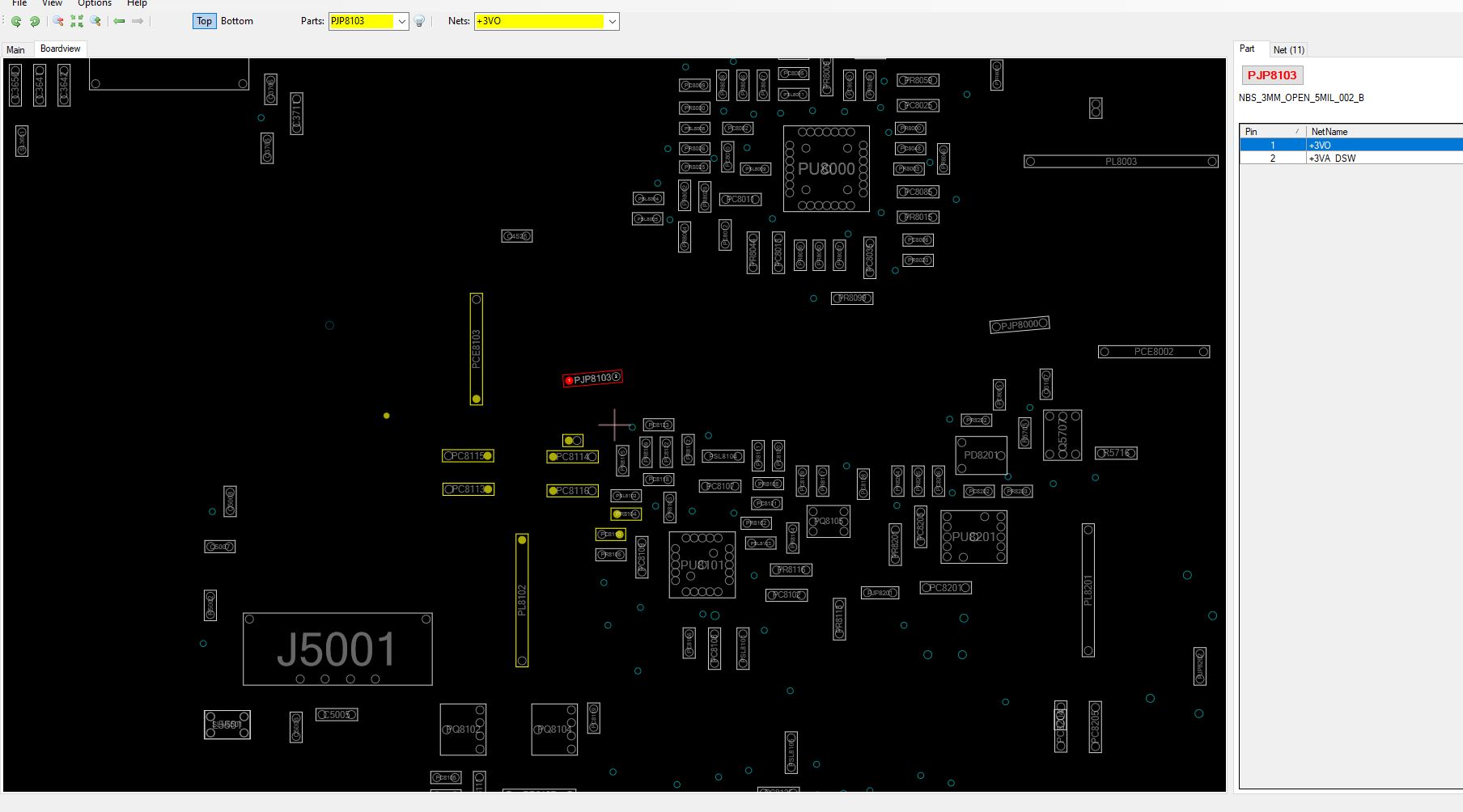

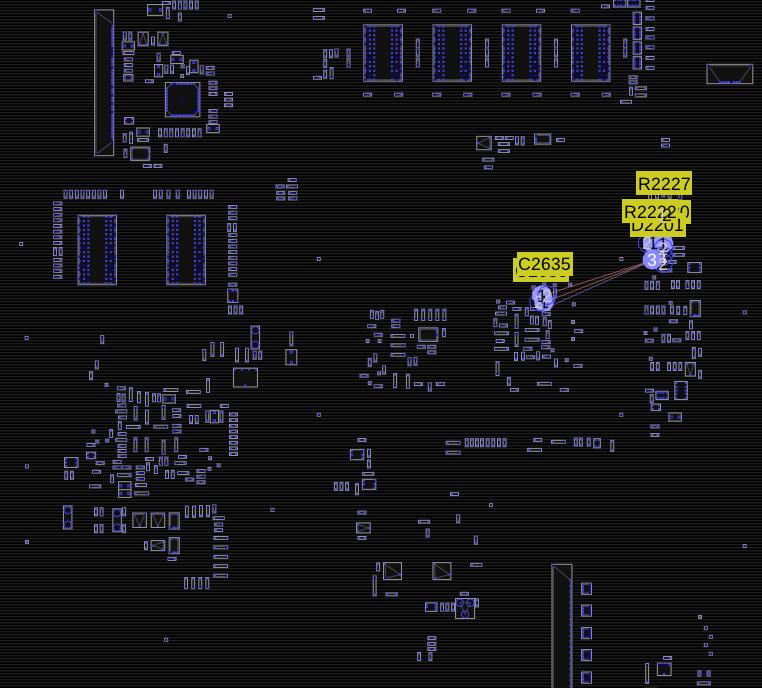

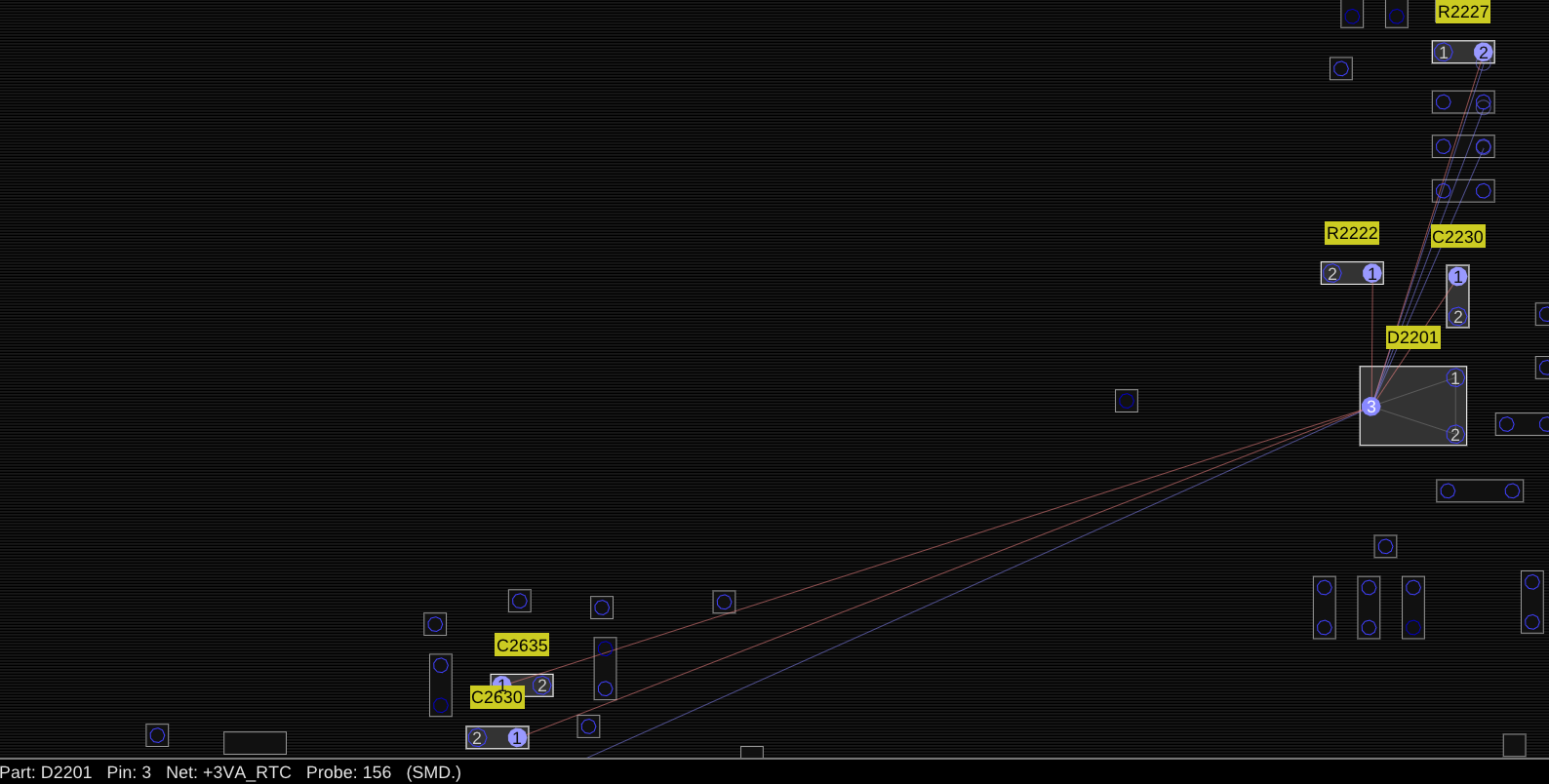

Zacząłem merzyc rezystancje na lini AC_BAT_SYS 2.2Ohm nie wiem czy jest to ok ale nie znalazłem nic nadzwyczajnego.... Więc mierzyłem też klucze na 3.3V i 5.0V i... zwarcie na kluczu (PQ8104 zdjedcie 2) więc wylutowalem . Tu moje zdziwienie ... piny 1 2 i 3 to masa więc ok ale druga strona pin 5 też niski stan a rezystor wydaje się być dobry. Wlutowałem spowrotem i idąc dalej poprzez dławik PL8102 gdzie jest wszędzie niska rezystancja dochodzę do zworki (PJP8103 zdjęcie 3) tam też jest nisko więc rozlutowałem. Ku mojemu zaskoczeniu wszystko wróciło do normy... tzn. ta sekcja , a po drugiej stronie zworki dalej stan niski jest to linia 3VA_DSW. Teraz jest zwarcie ale pojawiło się 3.8 V na zasilaczu ... Elementy na lini 3VA_DSW przejrzałem i nic nie znalazłem... powoli tracę koncepcję gdzie mogę szukać tego zwarcia, nie wiem czy koncentrować się na głównej lini zasilania czy może te zwarcie być wszędzie??? Może ktoś z Was doświadczony będzie mógł mnie gdzieś nakierować... ja jestem początkujący więc może coś się nowego nauczę....
Pozdrawiam wszystkich...
