#1 MacBook A1932 Nie uruchamia się MB:820-01521-02

przez Usunięty Użytkownik 21259 • 15 maja 2020, 18:12
Dzień dobry,

Laptop po drobnym zalaniu w okolicach gniazd zasilania.

Obrazek
Płyta dokładnie oczyszczona.

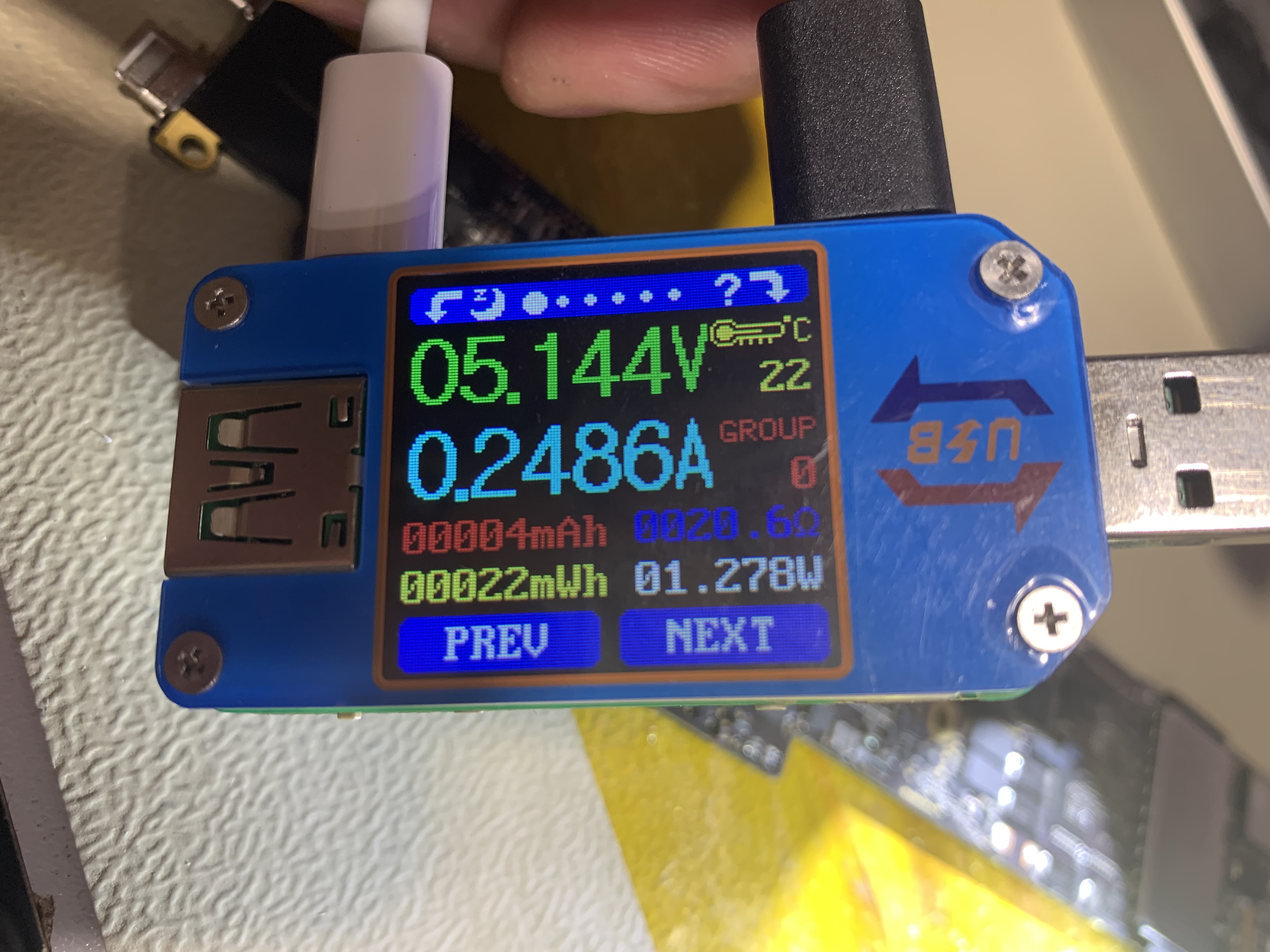

Laptop pobiera 0.24A przy 5V
Obrazek

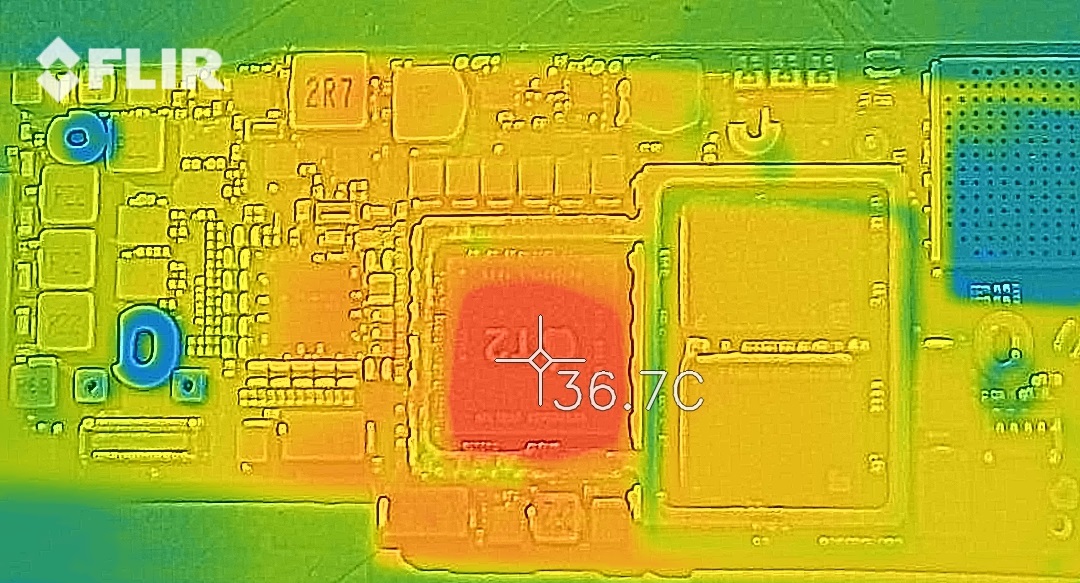

Grzeje się układ T2 do 36st.:
Obrazek

Na płycie obecne tylko napięcia 3V oraz 5v.

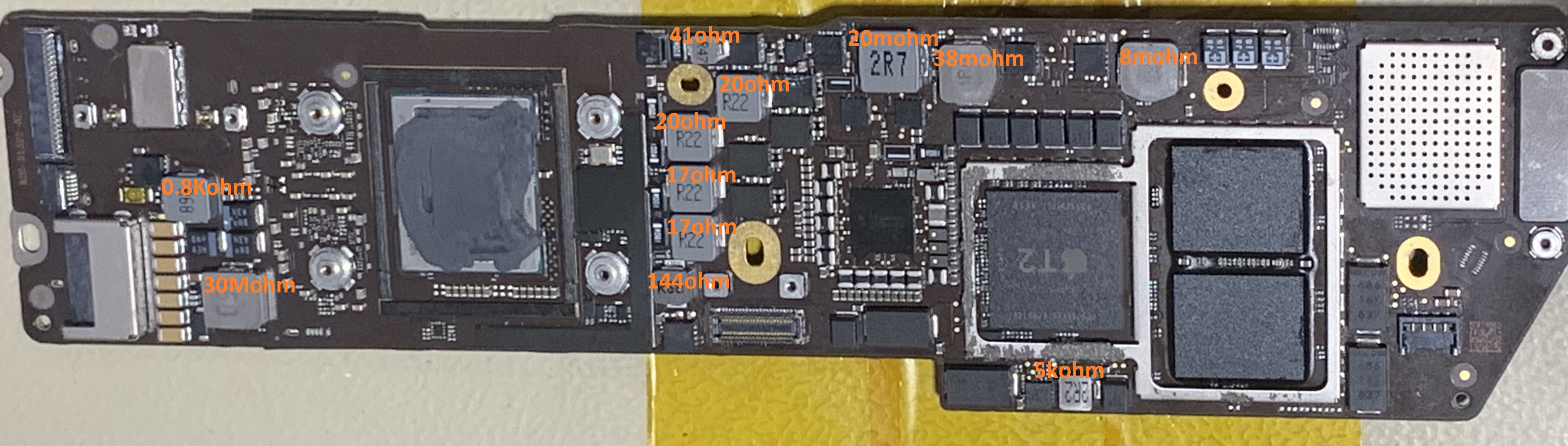

Rezystancje na cewkach:
Obrazek

Z płytami do macbooków nie miałem jeszcze styczności dlatego tak skąpa dotychczasowa diagnoza.

Pozdrawiam i Proszę o pomoc w diagnostyce

Re: MacBook A1932 Nie uruchamia się MB:820-01521-02

przez Google Adsense [BOT] • 15 maja 2020, 18:12

#2 Re: MacBook A1932 Nie uruchamia się MB:820-01521-02

przez ado • 16 maja 2020, 01:36
Witam, jakie napięcie są na układzie U3100, na pinie H1 - PP3V3_G3H_RTC? Miałem takie dwa w naprawie i w obu uszkodzony ISL9240, układ jest niestety niedostępny. Można kupić: Apple iPhone XR Smart Battery Case Original Weiß Modell A2121 (około 100 Euro), bo w nim występuje identyczny układ ładowania.

#3 Re: MacBook A1932 Nie uruchamia się MB:820-01521-02

przez Usunięty Użytkownik 21259 • 16 maja 2020, 20:12
Czy układ u3200 jest potrzebny do działania płyty?
Czy po wylutowaniu układu U3200 płyta może być zasilana z jednego gniazda usb?
Brakuje na płycie rezystora R3209
Obrazek
czy on może powodować moje problemy z płytą?
Czy bez układu U3200 płyta może działać na baterii?
Pytam o ten układ ponieważ w jego było zalanie.

#4 Re: MacBook A1932 Nie uruchamia się MB:820-01521-02

przez ado • 16 maja 2020, 23:32
Napisałem w pierwszym poście czego się boję przy naprawach tych maców, nie mam pojęcia czy bez jednego układu wszystko będzie działać. Układ musi być zasilany by negocjować z ładowarka o podwyższeniu napięcia.

#5 Re: MacBook A1932 Nie uruchamia się MB:820-01521-02

przez Usunięty Użytkownik 21259 • 18 maja 2020, 11:07
Na H1 - PP3V3_G3H_RTC mam 3.28V

#6 Re: MacBook A1932 Nie uruchamia się MB:820-01521-02

przez ado • 18 maja 2020, 14:47
To wiemy że U7000 wystawia sygnał EN na uruchomienie PP3V3_G3H_RTC, i to rokuje na udana naprawę. Rezystor uzupełniłeś, bo jeśli jest zasilanie G3H to układ powinien się zidentyfikować i zasilacz w miejsce 5v podaje właściwe dla uprzedzania zasilanie.
Musisz koniecznie wlutować ten układ, rezystory w koło zmierzyć/wymienić i przylutować bo widać korozje, jeszcze C8200 wymaga wymiany.

#7 Re: MacBook A1932 Nie uruchamia się MB:820-01521-02

przez Usunięty Użytkownik 21259 • 19 maja 2020, 20:53
Uzupełniłem brakujący rezystor, pomierzyłem drobnicę w okolicach zlania, wymieniłem U3200 na nowy.
Płyta zachowuje się identycznie jak przed wymianą.

Zauważyłem natomiast, że na L2950 od strony PP0V9_TBT_X_SVR jest 1ohm, kondensatory sprawdzone.

U2800 do ściągnięcia?

#8 Re: MacBook A1932 Nie uruchamia się MB:820-01521-02

przez ado • 20 maja 2020, 15:51
Witam, problem masz w obwodzie tego układu U3200 i miejsca zalania , zanim zdejmiesz układ U2800 zrób probe zwarciowa.

#9 Re: MacBook A1932 Nie uruchamia się MB:820-01521-02

przez Usunięty Użytkownik 21259 • 21 maja 2020, 11:56
Grzeje się układ U2800 , po ściągnięciu jego zwarcie zniknęło. Płyta zachowuje się identycznie. Laptop pobiera 0.24A przy 5V

#10 Re: MacBook A1932 Nie uruchamia się MB:820-01521-02

przez ado • 22 maja 2020, 19:11
Jest obecne PP1V8_SLPS2R, i sprawdz co masz na I2C_UPC_SCL, I2C_UPC_SDA , czytam teraz jeden watek o podobnym problemie i tam ktoś zasugerować że o ile masz właściwe napięcia i dalej brakuje 20v to problem może leżeć w u4770, należny też przenieść region i serial.
