#1 Lenovo L440 płyta LOS-1 MB 12289-2 brak podświetlenia matrycy

da jendrasso • 13 maggio 2020, 17:43
Witam, płyta jak w temacie. Nie działa podświetlenie matrycy. Treść jest wyświetlana. Matryca oraz taśma sprawne. Na VGA obraz ok. Możliwe że wcześniej była podłączana uszkodzona taśma.
Napięcia na złączu matrycy ( 1 od lewej):
1-0V
2-0V
3-0V
4-0V
5-2,9V
6-0V
11-3,22V
12-3,22V
13-3,33V
14-2,9V
15-2,9V
16-0V
17-0V
18-0V
19-0V
20-0V

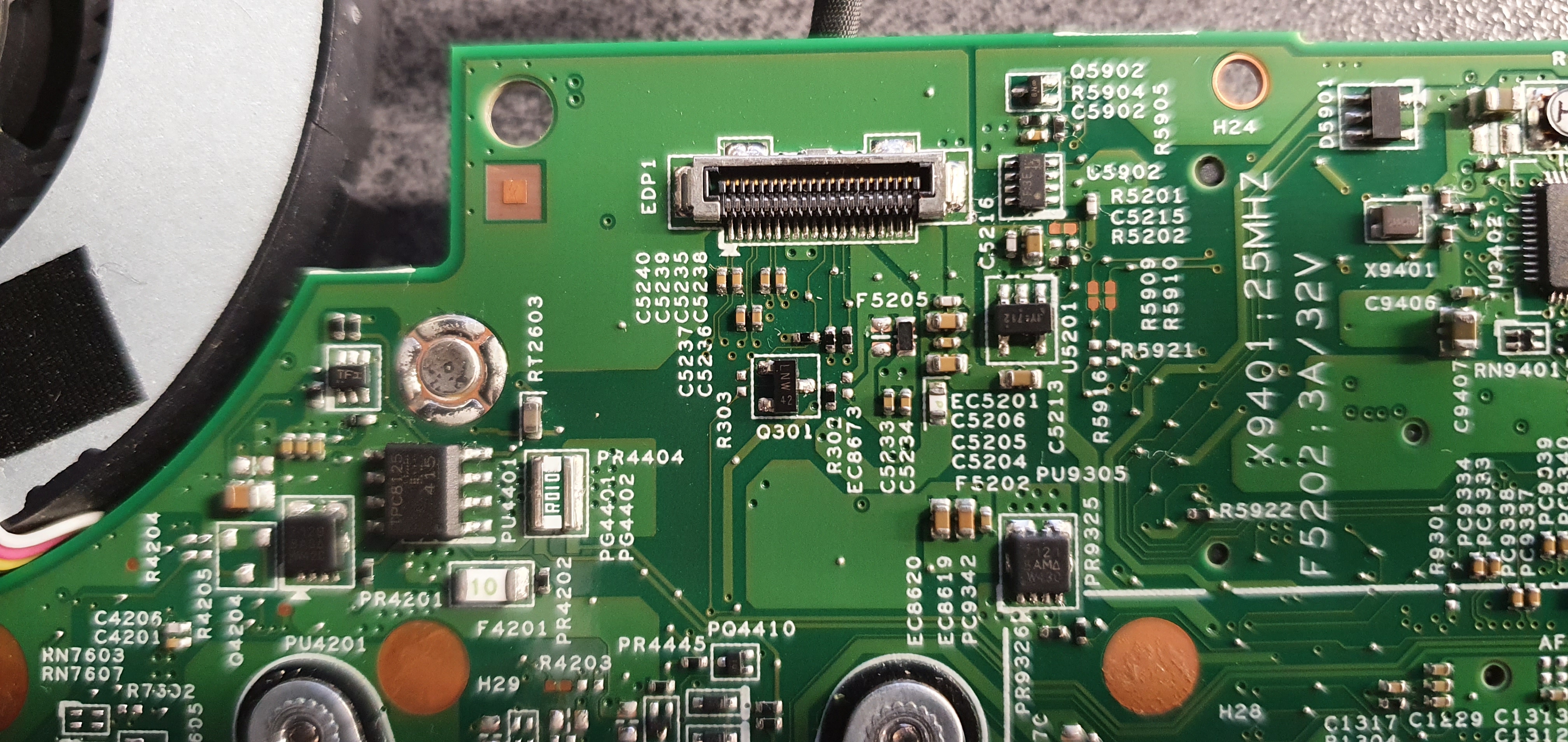

Immagine

Brakuje chyba napięć 19V, gdzie dokładnie powinny być i gdzie szukać przyczyny braku?

Re: Lenovo L440 płyta LOS-1 MB 12289-2 brak podświetlenia matrycy

da Google Adsense [BOT] • 13 maggio 2020, 17:43

#2 Re: Lenovo L440 płyta LOS-1 MB 12289-2 brak podświetlenia matrycy  [RISOLTO] 

da matic • 13 maggio 2020, 19:32
jendrasso ha scritto:gdzie dokładnie powinny być i gdzie szukać przyczyny braku?
Hello!

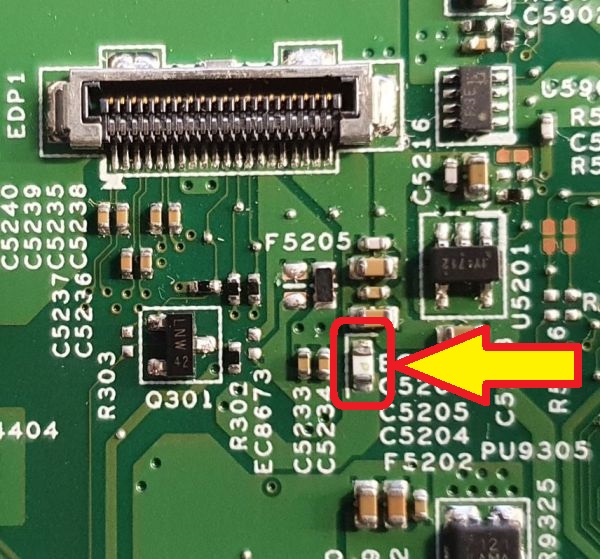

In such a case, the backlight fuse (highlighted on the following picture) is usually burned. Check it.
The value of this fuse is 3A, fast acting, package 0603.

If the fuse is good, measure the voltage to ground on both pins of this fuse.

Immagine

#3 Re: Lenovo L440 płyta LOS-1 MB 12289-2 brak podświetlenia matrycy

da jendrasso • 14 maggio 2020, 12:34
Dziękuję, faktycznie był spalony, wymiana rozwiązała problem.
