#1 Lenovo Y700-15ISK zwarcie po podłączeniu zasilacza do usb

da fifi88 • 7 maggio 2020, 13:01
Witam,
laptop Lenovo Y700-15ISK
płyta BY511 NM-A541
W laptopie uszkodzone było gniazdo usb(na osobnej płytce) przy gnieździe zasilania, klient przez roztargnienie jakimś cudem do uszkodzonego usb włożył ładowarkę.
Laptop nie uruchamia się, zasilacz pokazuję zwarcie. Gołym okiem widać spalony układ U3 TPS2546RTER(wg schematu).
Chciałbym oszacować wielkość uszkodzeń i tu moje pytanie, czy po wylutowaniu U3, mogę bezpiecznie podłączyć zasilacz i sprawdzać dalej ??

Na wszystkich cewkach oprócz PL 802, PL201, PL101 i PL703 jest zwarcie z masą

Re: Lenovo Y700-15ISK zwarcie po podłączeniu zasilacza do usb

da Google Adsense [BOT] • 7 maggio 2020, 13:01

#2 Re: Lenovo Y700-15ISK zwarcie po podłączeniu zasilacza do usb

da matic • 7 maggio 2020, 13:13
fifi88 ha scritto:Laptop nie uruchamia się, zasilacz pokazuję zwarcie. Gołym okiem widać spalony układ U3 TPS2546RTER(wg schematu).
Chciałbym oszacować wielkość uszkodzeń i tu moje pytanie, czy po wylutowaniu U3, mogę bezpiecznie podłączyć zasilacz i sprawdzać dalej ??
Hello!
Damage on chip U3 is not related to the short circuit on adapter, so the answer is no.

Measure the resistance to ground on any pin of resistor PR102.
Also measure the resistance to ground on coils PL201, PL202.

#3 Re: Lenovo Y700-15ISK zwarcie po podłączeniu zasilacza do usb

da fifi88 • 7 maggio 2020, 13:23
PL201 - 20 kOhm
PL202 - 0,8 Ohm - zwarcie do masy
PR102 - 1,4 Ohm - zwarcie do masy

#4 Re: Lenovo Y700-15ISK zwarcie po podłączeniu zasilacza do usb

da matic • 7 maggio 2020, 13:35
Perform a short circuit test described here on any pin of resistor PR102. Start with voltage limit 3V.
If you reached 3V and nothing heat up, rise the voltage limit to 5V.

#5 Re: Lenovo Y700-15ISK zwarcie po podłączeniu zasilacza do usb

da fifi88 • 7 maggio 2020, 14:13
Nawet na napięciu 1,5V grzeje się PU202.

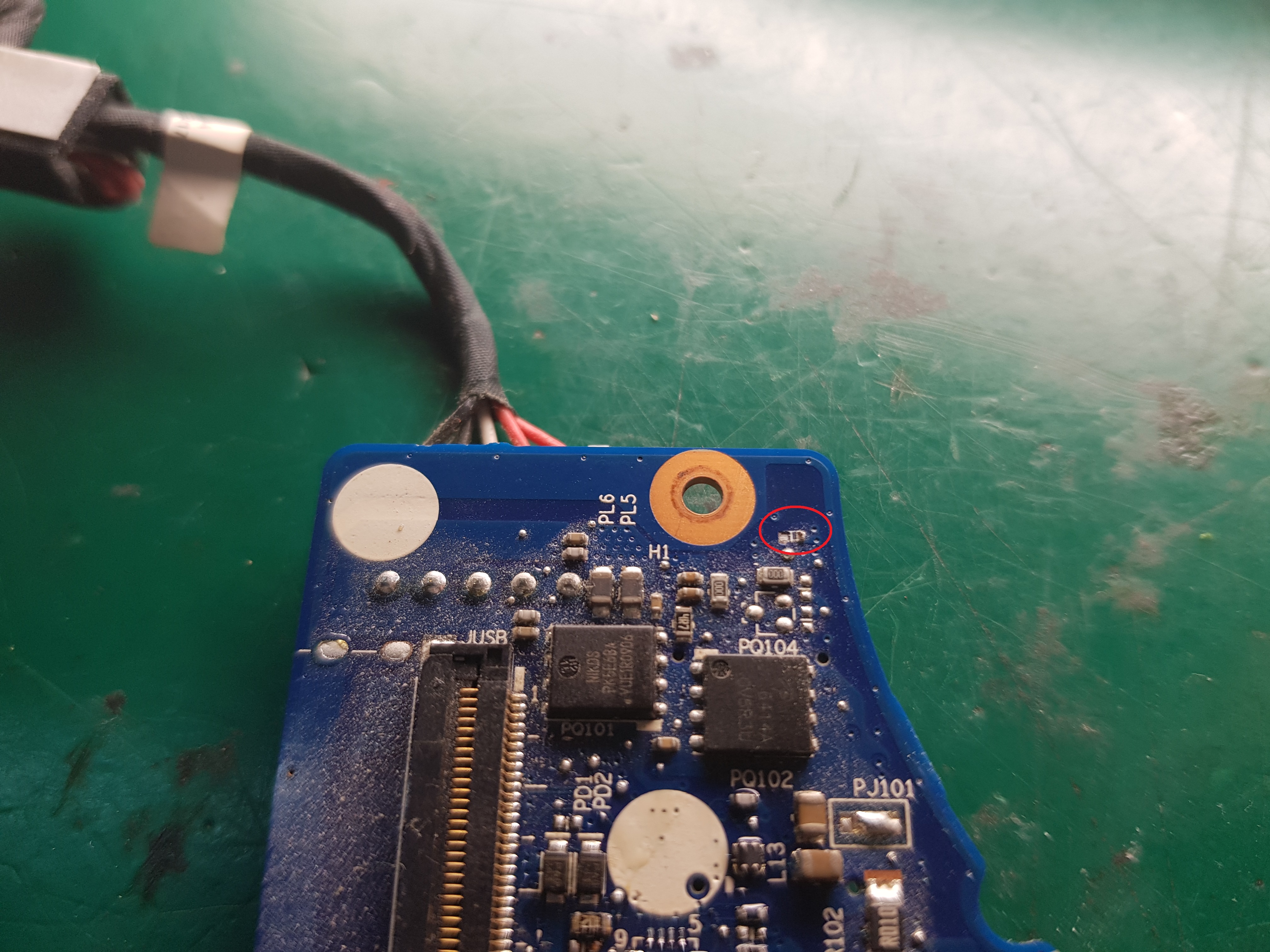

Zauważyłem jeszcze brak jednego elementu, poniżej zdjęcie (brakujący element zaznaczony na czerwono).
Immagine



Klient nie wyraził zgody na naprawę laptopa. Temat do zamknięcia jako nierozwiązany
