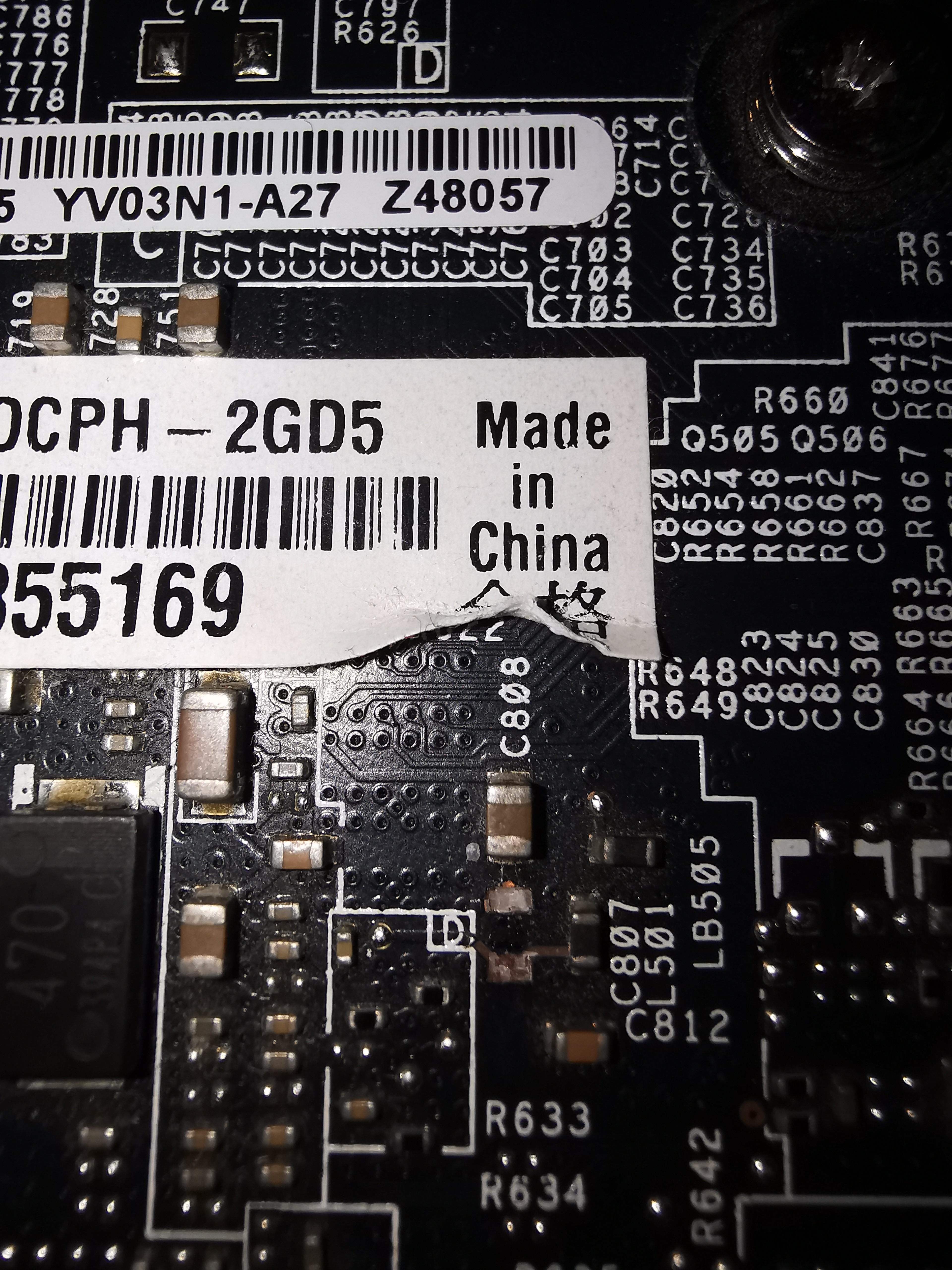

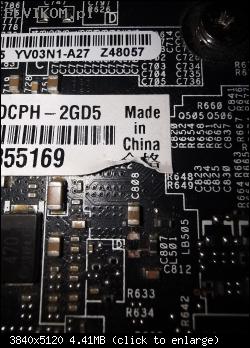

Vogelek23 писал(а):C807 = 22uF/6.3V (obudowa 0805). Wydaje się, że masz też zerwane ścieżki, które trzeba odtworzyć (patrz zdjęcie poniżej).
[ Obrazek ]
Masz rację, nie zauważyłem tego przy pierwszych oględzinach. Podpowiesz czym najlepiej to naprawić żeby działało i było bezpieczne?
#4 Re: ASUS GTX660 - DC2OCPH-2GD5 pomoc w identyfikacji elementu [РЕШЕНО]
от Vogelek23 • 9 Март 2020, 22:27

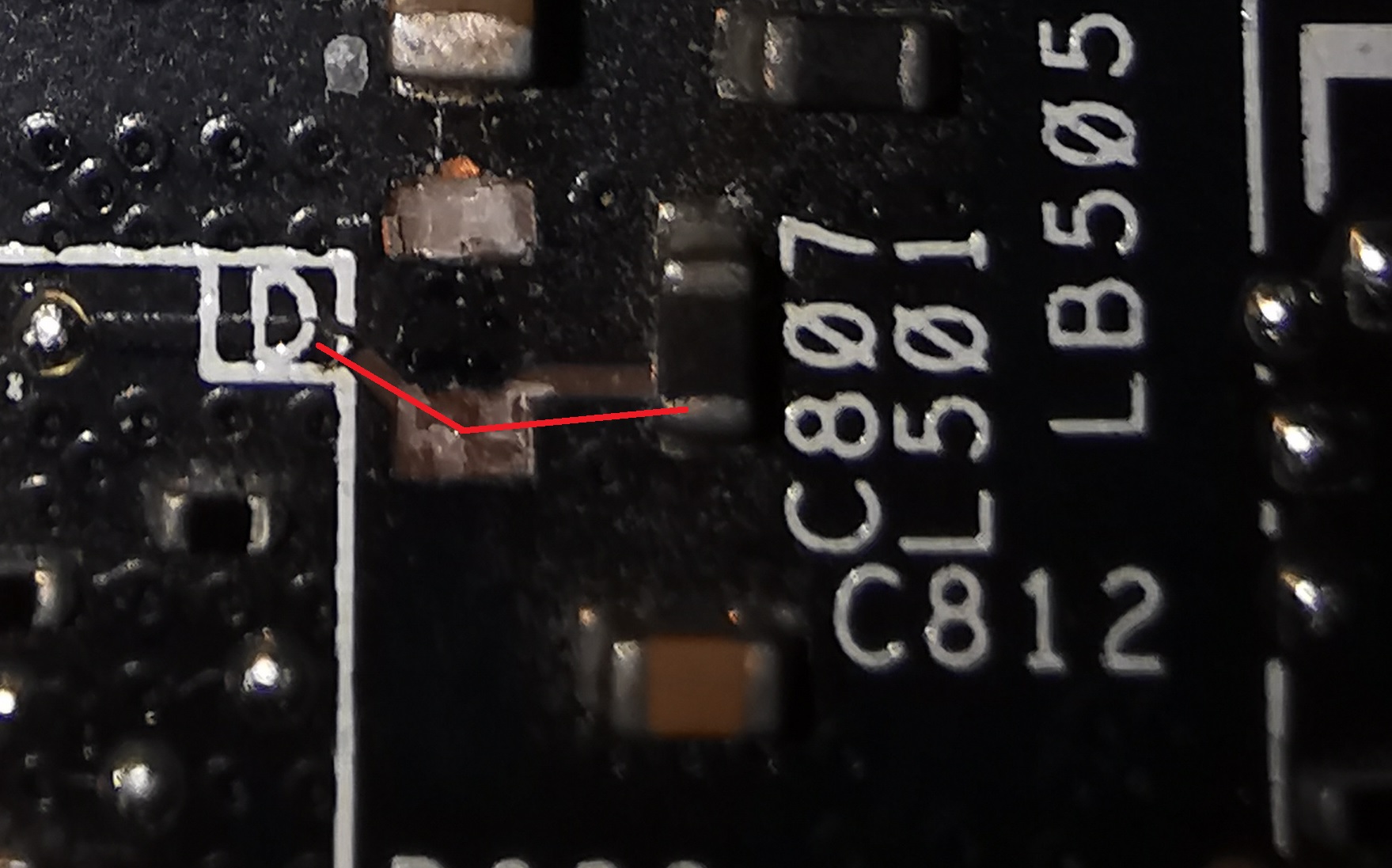

Połączyć srebrzanką lub drutem miedzianym (nie cieńszy, niż 0.2mm i nie grubszy, niż 0.4mm) punkty, jak narysowałem czerwonymi liniami (oczywiście po uzupełnieniu kondensatora, bo srebrzankę trzeba przelotowo połączyć z dolnym jego padem). Z lewej strony należy usunąć z miedzi czarną soldermaskę (tylko z zerwanej ścieżki, wystarczy ok. 1-2mm po długości), następnie pocynować odsłoniętą miedź i na koniec połączyć srebrzanką (drutem) z kondensatorem i dolnym padem cewki L501. Zacznij od strony cewki.
